MONTAGE DES VORBAUROLLLADENS AUF DIE WAND

Bestellanleitung bei Montage des Vorbaurollladens auf die Wand:

1.
Messen Sie die vorhandene Breite der lichten Maueröffnung. Messen Sie oben, in der Mitte und unten, da die Maueröff-
nung oft schief gemauert oder verputzt ist.
2.
Nehmen Sie nun das breiteste Maß und rechnen Sie zu diesem Maß links und rechts die Breite der Führungsschiene dazu.
Haben Sie eine lichte Breite mit dem größten Maß von beispielsweise 1.500 mm, rechnen Sie das Breitenmaß der Basic-
Führungsschiene von jeweils 53 mm, also insgesamt 106 mm dazu. Das Bestellmaß für die Breite Ihres Rollladens beträgt
somit 1.606 mm. Ihnen obliegt es natürlich selbst, eine breitere Breite für Ihren Rollladen festzulegen und somit die Schie-
nen mit größerem Abstand zur Laibung auf dem Mauerwerk zu montieren.
3.
Messen Sie nun die Höhe der lichten Maueröffnung. Messen Sie wieder drei Maße, nämlich links, rechts und in der Mitte.
Nehmen Sie nun das größte Maß und rechnen Sie zu diesem Maß die Rollladenkastenhöhe hinzu. Die Übersicht zur Kas-
tengröße finden Sie auf Seite 6–7.
Zur Ermittlung der benötigten Kastengröße entscheiden Sie zunächst, welche Kastenform und -art (z. B. eckig, rollge-
formt) Sie wünschen und ob Ihr Rollladen per Gurt oder Motor bedient werden soll. Im Falle einer Motorbedienung lesen
Sie nun die maximale Gesamthöhe in der Spalte zum jeweiligen gewünschten Rollladenprofil ab und können dann das
Maß des Kastens bestimmen.
Beispiel: gemessene Höhe der lichten Maueröffnung
Auswahl, eckig, rollgeformt, Motor, Profil PK 37
Der Kastentyp 137 hat ein Maß (A) von 139 mm, welches Sie Ihrer gemessenen Höhe hinzurechnen.
Aufgrund dessen, dass die Endleiste des Rollladens immer ca. 10–20 mm aus dem Kasten heraussteht, können Sie auch
diese noch hinzuaddieren. In diesem Falle beträgt die Bestellhöhe 1.659 mm. Sie können bei der Montage aber auch die
Schienen etwas kürzen und somit die Höhe nochmals variieren.
Bei Ermittlung der Kastengröße ist zu beachten, dass in unserer Kastengrößen-Tabelle (Seite 6–7) immer von der Gesamt
höhe des Rollladens (Höhe inkl. Kasten) ausgegangen werden muss. Die dort angezeigte max. Baubarkeit je Kastentyp
muss also Ihre gemessene Höhe und den jeweiligen Kasten beinhalten.
4.
Legen Sie nun die Bedienseite (von außen betrachtet) und die Bedienart fest. Achten Sie darauf, dass sich bei Rollladen-
kästen, welche auf die Wand montiert werden, die Durchbohrung für den Rollladengurt problematisch gestalten könnte,
da oft Verstärkungseisen im Mauerwerk eingearbeitet sind. Wir empfehlen hier die Bedienart Motor!
4

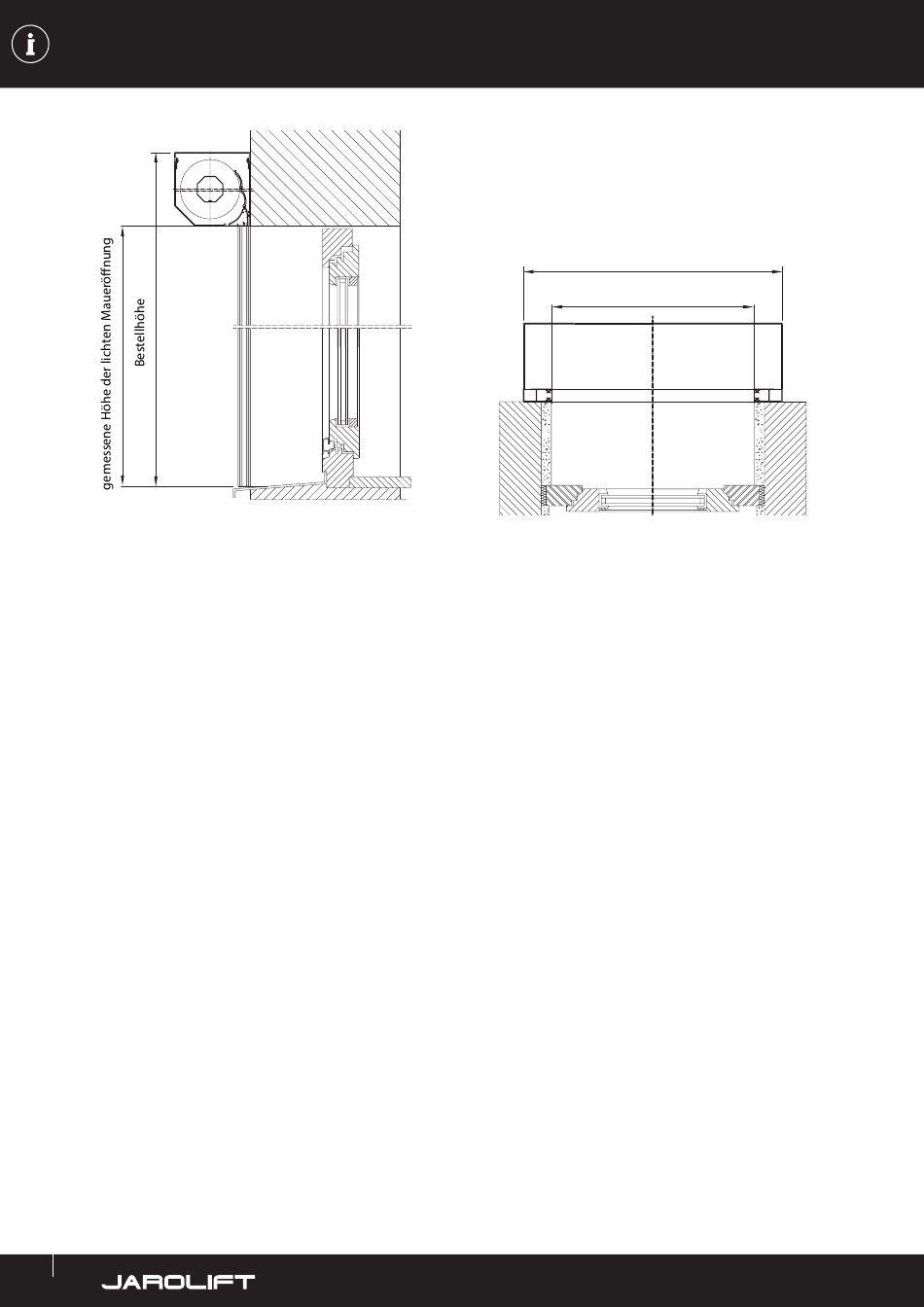

Bestellbreite
gemessene Breite der lichten Maueröffnung
1.500 mm
= Kastentyp 137
