MONTAGE VAN HET VOORBOUWROLLUIK OP DE MUUR

Bestelinstructies voor montage van het voorbouwrolluik op de
muur:
1.
Meet de beschikbare breedte van de vrije muuropening. Meet boven, in het midden en onderaan, omdat de muuro-
pening vaak scheef gemetseld of gepleisterd is.
2.
Neem nu de breedste maat en tel daar links en rechts de breedte van de geleiderail bij op.
Als u een vrije breedte heeft met de grootste maat van bijvoorbeeld 1.500 mm, tel dan de breedte van de Basic-
geleiderail van telkens 53 mm, dus in totaal 106 mm, daarbij op. De bestelmaat voor de breedte van uw rolluik is dus 1.606
mm. Het staat u natuurlijk vrij om een grotere breedte voor uw rolluik te kiezen en de rails dus op grotere afstand van de
dagkant op het metselwerk te monteren.
3.
Meet nu de hoogte van de vrije muuropening. Meet opnieuw drie maten, namelijk links, rechts en in het midden. Neem
nu de grootste maat en tel daar de hoogte van de rolluikkast bij op. Het overzicht van de kastmaten vindt u op pagina
42-43.
Om de benodigde kastmaat te bepalen, beslist u eerst welke kastvorm en -type (bijv. hoekig, gewalst) u wenst en of uw
rolluik met een riem of motor moet worden bediend. In het geval van een motorbediening leest u nu de maximale totale
hoogte af in de kolom voor het gewenste rolluikprofiel en kunt u vervolgens de afmeting van de kast bepalen.
Voorbeeld: gemeten hoogte van de vrije muuropening
Keuze, hoekig, gewalst, motor, profiel PK37 = Kastentyp 137
Kasttype 137 heeft een afmeting (A) van 139 mm, die u bij uw gemeten hoogte moet optellen.
Omdat de eindstrip van het rolluik altijd ongeveer 10-20 mm uit de kast steekt, kunt u deze ook nog optellen. In dit geval
is de bestelhoogte 1.659 mm. U kunt bij de montage echter ook de rails iets inkorten en zo de hoogte nogmaals variëren.
Houd er bij het bepalen van de kastgrootte rekening mee dat in onze kastgroottetabel (pagina 6-7) altijd moet worden
uitgegaan van de totale hoogte van het rolluik (hoogte inclusief kast). De daar aangegeven maximale bouwbaarheid per
kasttype moet dus uw gemeten hoogte en de betreffende kast omvatten.
4.
Bepaal nu de bedieningszijde (van buitenaf gezien) en het type bediening. Houd er rekening mee dat bij rolluikkasten die
op de muur worden gemonteerd, de doorboring voor de rolluikriem problematisch kan zijn, omdat er vaak versterkingsij-
zer in het metselwerk is verwerkt. Wij raden hier het type bediening motor aan!
39

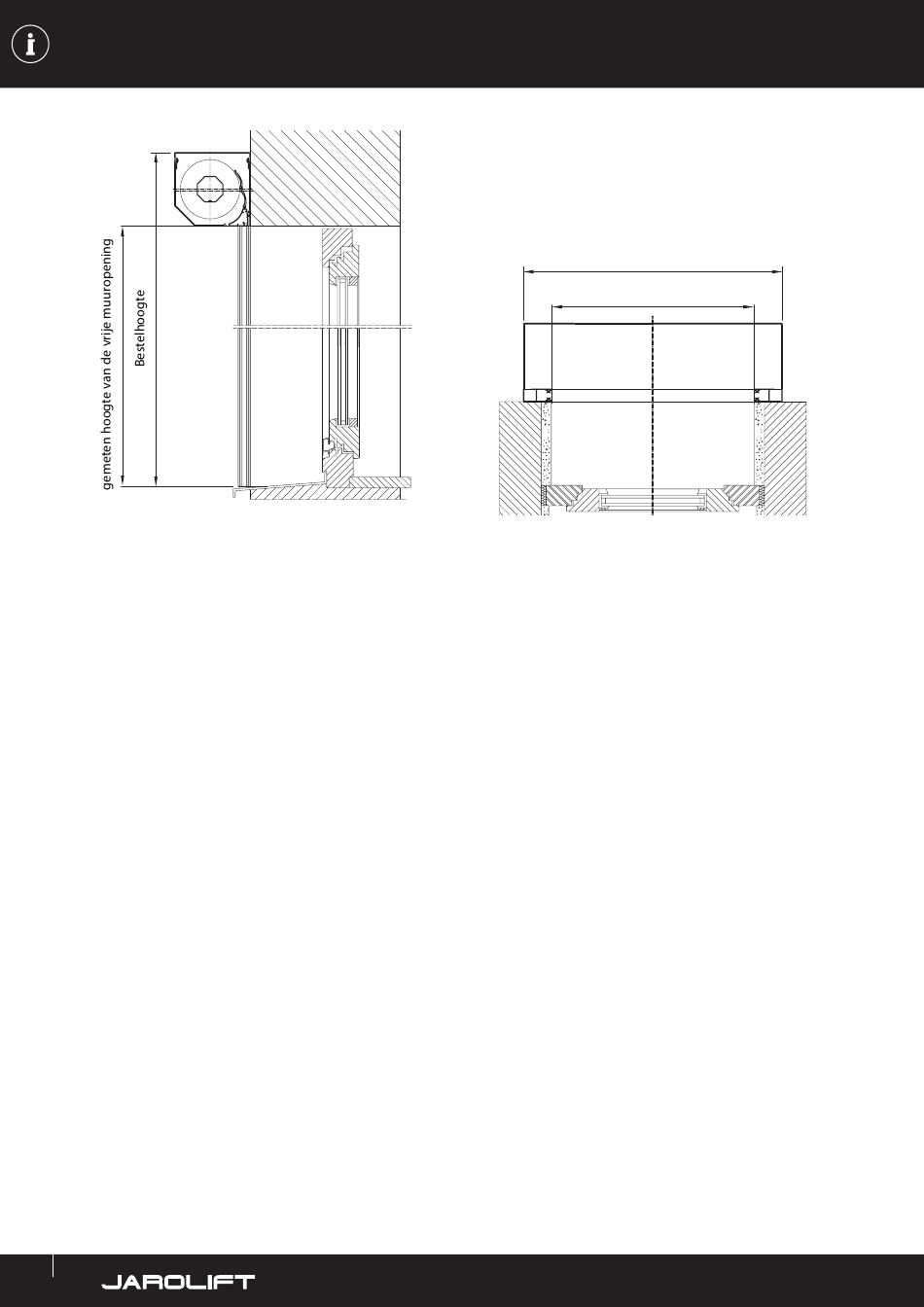

Bestelbreedte
gemeten breedte van de vrije muuropening
1.500 mm
