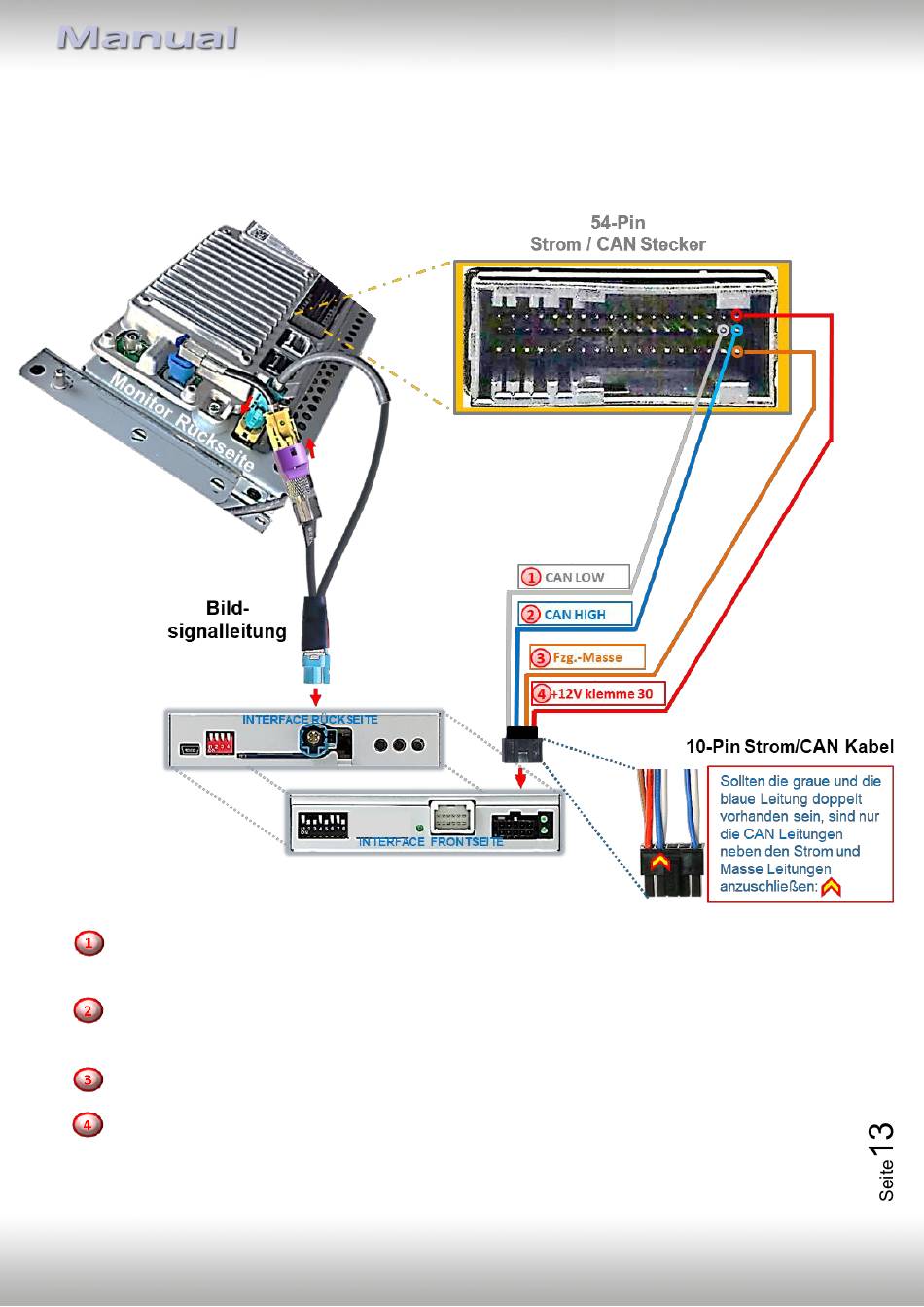

2.5.1. Sync3 Vollversion als ALL-IN-ONE Head-Unit
Zum Anschluss an die Sync3 Vollversion All-IN-ONE müssen die 4 einzelnen Leitungen des 10-Pin
Strom/CAN Kabels nahe dem dicken Kabelstrang abgeschnitten und einzeln aufgelegt werden,
da der 32-Pin PNP Anschluss hier keine Verwendung findet!
Das einzelne graue Kabel
entsprechenden Pin des 54-Pin Head Unit-Hauptsteckers auflegen und isolieren.
Das einzelne blaue Kabel
Pin des 54-Pin Head Unit-Hauptsteckers (direkt neben
Das einzelne rote Kabel der 4 Leitungen an stabile
Das einzelne braune Kabel der 4 Leitungen an Fahrzeug
Hinweis: Keine Haftung für Kabelfarben und Pin-Belegungen des Fahrzeugs!
Änderungen des Fahrzeugherstellers möglich. Die angegebenen Informationen müssen vom
Installateur überprüft werden.
Version 25.09.2025
„CAN LOW"
der 4 Leitungen gemäß obigem Diagramm am
„CAN HIGH"
der 4 Leitungen gemäß obigem Diagramm am entsprechenden
HW: CAM(100)/(V23/+V13.3)
CAN
LOW) auflegen und isolieren.
+12V Dauerplus Klemme 30
Masse
anschließen.
anschließen.
