Installation mit analogem Anschluss (ohne CAN-Bus)
Sollte nach Anschluss des PNP Kabelsatzes bei eingeschalteter Zündung keine Interface LED
leuchten, muss das Interface zusätzlich analog angeschlossen werden.

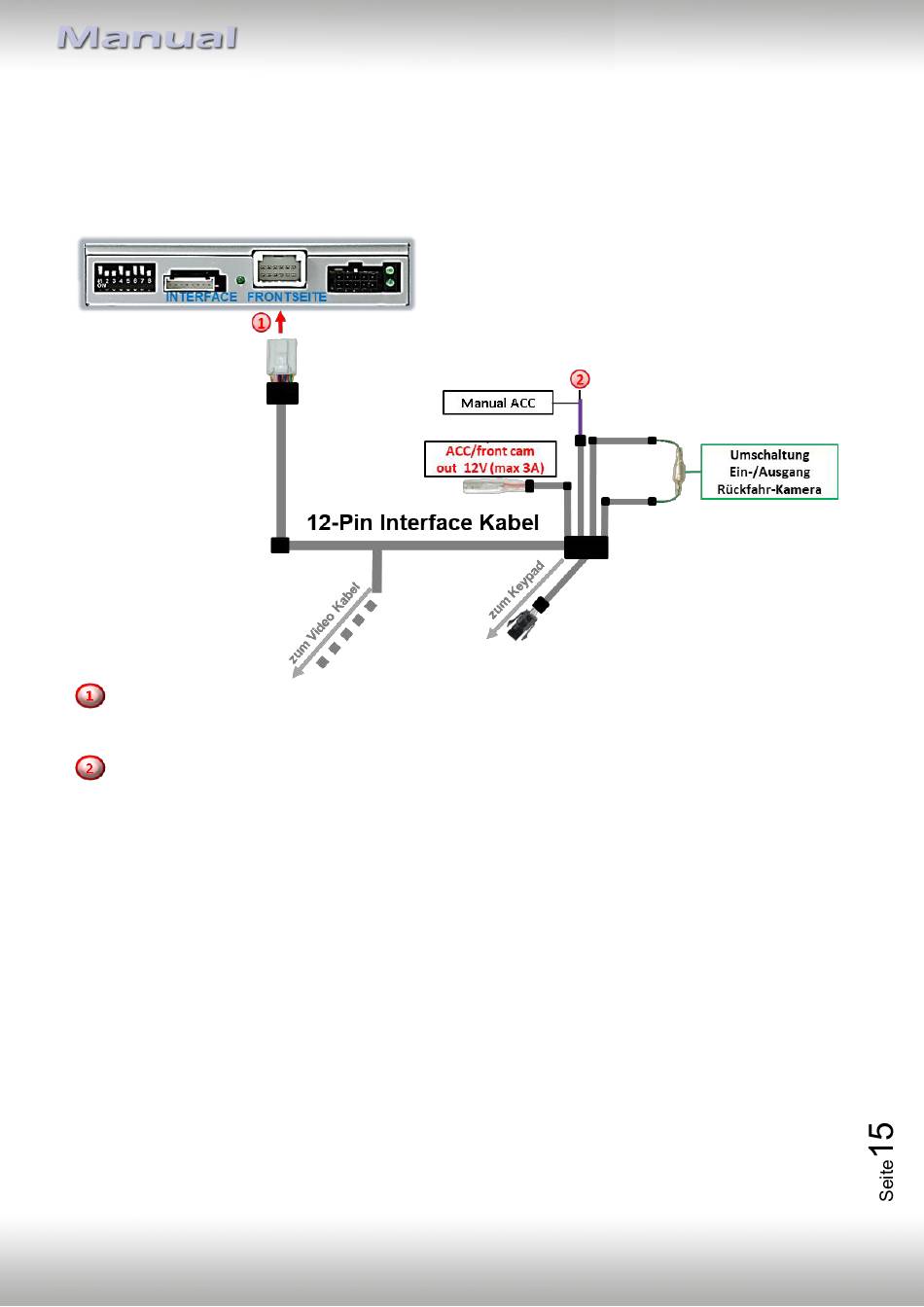

Die 12-Pin Buchse des 12-Pin Interface Kabels an dem 12-Pin Stecker des Video Interface
anschließen.
Die lila farbene Leitung
Manual ACC
des 12-Pin Interface Kabels an
+12V ACC
oder an
S-Kontakt Klemme 86s +12V
anschließen (z.B. Handschuhfachbeleuchtung).
