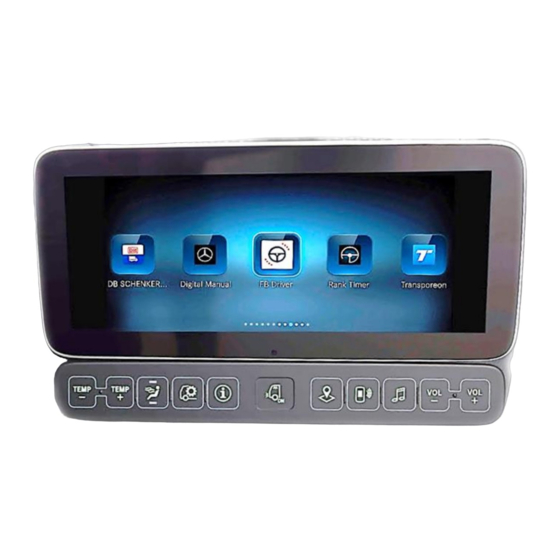

Actros 5 und Arocs Fahrzeuge
und Multimedia Radio Touch Infotainment
Video-Einspeiser für Front- und Rückfahrkamera
Produktfeatures
• Video-Einspeiser für Werks-Infotainment Systeme
• 1 FBAS Eingang für Rückfahrkamera
• 1 FBAS Eingang für Frontkamera
• 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner)
• Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
• Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
• Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
• Video-Eingänge NTSC und PAL kompatibel
Version 30.03.2022
Video-Einspeiser
RL4-MBMRT
Passend für
Mercedes Benz
mit Classic Cockpit
mit 10.25 Zoll Monitor
ohne Navigation
und zwei weitere Video-Quellen
HW:CAM(V100)/(V47xxx)
RL4-MBMRT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL4-MBMRT
Inhaltszusammenfassung für NavLinkz RL4-MBMRT
- Seite 1 Video-Einspeiser RL4-MBMRT Passend für Mercedes Benz Actros 5 und Arocs Fahrzeuge mit Classic Cockpit und Multimedia Radio Touch Infotainment mit 10.25 Zoll Monitor ohne Navigation Video-Einspeiser für Front- und Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures • Video-Einspeiser für Werks-Infotainment Systeme •...
-
Seite 2: Inhaltsverzeichnis
2.7. Stromversorgungsausgang 2.8. Anschluss - Video-Interface und externer Taster 2.9. Anschluss – Video Quellen 2.10. Audio-Einspeisung 2.11. Bildeinstellungen 3. Bedienung des Interface 4. Technische Daten des Video-Interface 5. FAQ – Fehlersuche Interface Funktionen 6. Technischer Support Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 3: Rechtlicher Hinweis
Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. After-Market Frontkamera Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich. Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 5: Boxen Und Anschlüsse - Video Interface
Werk oder keine Rückfahrkamera *Frontkamera Rückschaltung für *aktiviert deaktiviert 10 Sekunden Auf OFF stellen Keine Funktion Monitorauswahl 10.25 Zoll Monitor *Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Detaillierte Informationen in den folgenden Kapiteln. Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 6: Einstellung - Stromversorgungsausgang (Dip 1)
Bildmodus möglich. (Auf korrekte Einstellung des Stromversorgungsausgangs achten (Dip1)! 1.4.5. Monitorauswahl (Dip 8) Dip-Schalter 8 bestimmt die Art des Monitors. Für den 10.25 Zoll Monitor ist die Dip Schalterstellung OFF.- Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der Interface- Box durchgeführt werden! Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 7: Einstellungen - 6 Dip-Schalter (Box Oberseite-Schwarz)
Fällen aus, das Fahrzeug in den Sleep-Modus zu versetzen. Sollte dieses nicht funktionieren, kann die Fahrzeugbatterie mit einer Widerstandsleitung abgeklemmt werden. Das Interface benötigt Dauerstrom. Kommt die Spannungsversorgung nicht direkt von der Fahrzeugbatterie, muss überprüft werden, ob die Spannungsversorgung dauerhaft und startstabil ist. Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 8: Einbauort Und Anschlussort
2.1. Einbauort und Anschlussort Das Video Interface wird auf der Beifahrerseite oberhalb des Fußraumes in der Nähe der Head-Unit installiert und an der Werks-Head-Unit angeschlossen. Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 9: Anschluss Schema
2.2. Anschluss Schema Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 10: Anschluss - Bildsignalleitung
Stecker der Head Unit abstecken und am wasserblau farbenen Doppel Fakra Stecker der mitgelieferten Bildsignalleitung anschließen. Die wasserblau farbene Doppel Fakra Buchse der mitgelieferten Bildsignalleitung am zuvor freigewordenen pink farbenen Doppel Fakra Stecker der Head Unit anschließen. Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 11: Installation Mit Anschluss An Can-Bus Oder Analog (Ohne Can-Bus)
2.4. Installation mit Anschluss an CAN-Bus oder analog (ohne CAN-Bus) Hinweis: Das RL4-MBMRT kann sowohl über CAN-Bus eingebunden werden als auch anlog komplett ohne CAN-Bus betrieben werden. Bei der Einbindung in den CAN-Bus über das 26-Pin PNP Kabel wird das Interface über CAN- Bus eingeschaltet. -
Seite 12: Anschluss - 26-Pin Pnp Kabel (Analog Ohne Can-Bus)
Achtung: Bei analogem Anschluss (ohne CAN-bus) muss zusätzlich die violette Leitung des 12- Pin Interface Kabels an +12V oder +24V Zubehörstrom angeschlossen werden (siehe Kapitel „Anschluss – Schalteingang am 12-Pin Interface Kabel (bei analogem Anschluss ohne CAN-Bus)“. Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 13: Anschluss - 10-Pin Strom Kabel (Analog Ohne Can-Bus)
Die beide einzelnen blauen und grauen Leitungen verbleiben unangeschlossen und müssen isoliert werden. Achtung: Bei analogem Anschluss (ohne CAN-bus) muss zusätzlich die violette Leitung des 12-Pin Interface Kabels an +12V oder +24V Zubehörstrom angeschlossen werden (siehe nachfolgendes Kapitel). Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 14: Anschluss - Schalteingang Am 12-Pin Interface Kabel (Bei Analogem Anschluss Ohne Can-Bus)
„Manual ACC Input +12V - +24V“ 12-Pin Interface Kabels eingeschaltet ist, ist auch der Bildschirm des Infotainments eingeschaltet. Anderenfalls ist das Werks-Bild schwarz. Bei der Auswahl des Einschaltsignals muss geprüft werden, ob das Werks-Bild in allen gewünschten Betriebszuständen verfügbar ist. Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 15: After-Market Rückfahrkamera
Stecker X2.52/52. Das 24V Rückfahrsignal befindet sich auf Pin 52 dieses 52-Pin Steckers. Das Stromkabel der Rückfahrkamera an die rote Leitung des 12-Pin Interface Kabels „ACC/front cam out +12V (max 3 A)“ anschließen. Das Massekabel der Rückfahrkamera an Fahrzeug Masse anschließen. Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 16: After-Market Frontkamera
(wenn Dip 1 auf ON steht und der Frontkamera Eingang ausgewählt ist). Das Stromkabel der Frontkamera an die rote Leitung des 12-Pin Interface Kabels „ACC/front cam out +12V (max 3 A)“ anschließen. Das Massekabel der Frontkamera an Fahrzeug Masse anschließen. Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 17: Stromversorgungsausgang
+12V (max. 3A) wenn der Rückwärtsgang eingelegt ist inkl. 10 Sekunden Nachlauf, nachdem der Rückwärtsgang ausgelegt wurde und +12V bei manueller Auswahl der Frontkamera per Taster (kurzer Druck) Dip 1 OFF +12V (max. 3A) Simuliertes ACC Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 18: Anschluss - Video-Interface Und Externer Taster
Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des 12-Pin Interface Kabels verbinden. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird für Supportzwecke der Anschluss und erreichbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 19: Anschluss - Video Quellen
Den Video Cinch der Rückfahrkamera an der Cinch Buchse „Reverse V4“ anschließen. Den Video Cinch der Frontkamera an der Cinch Buchse „Front V3“ anschließen. Den Video-Cinch der AV Quellen 1+2 an den Cinch-Buchsen „Left V1“ „Right V2“ anschließen. Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 20: Audio-Einspeisung
Folgende Einstellmöglichkeiten stehen zur Verfügung: Contrast Kontrast Brightness Helligkeit Saturation Sättigung Position H horizontale Bildposition Position V vertikale Bildposition IR-AV1/2 keine Funktion Guide L keine Funktion Guide R keine Funktion UI-CNTRL (ON/OFF) = keine Funktion Size H/V Bildgröße horizontal/vertikal Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 21: Bedienung Des Interface
4. Technische Daten Arbeitsspannung 7V - 25V Ruhestrom Stromaufnahme 260mA @12V Video Eingang 0.7V - 1V Video Eingang Formate NTSC/PAL Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 119 x 24 x 100 mm (B x H x T) Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... -
Seite 22: Faq - Fehlersuche Interface Funktionen
Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingespeistes Bild ist Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT... - Seite 23 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 30.03.2022 HW:CAM(V100)/(V47xxx) RL4-MBMRT...
-
Seite 24: Technischer Support
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
