1.4.2. 4 Dip – rot

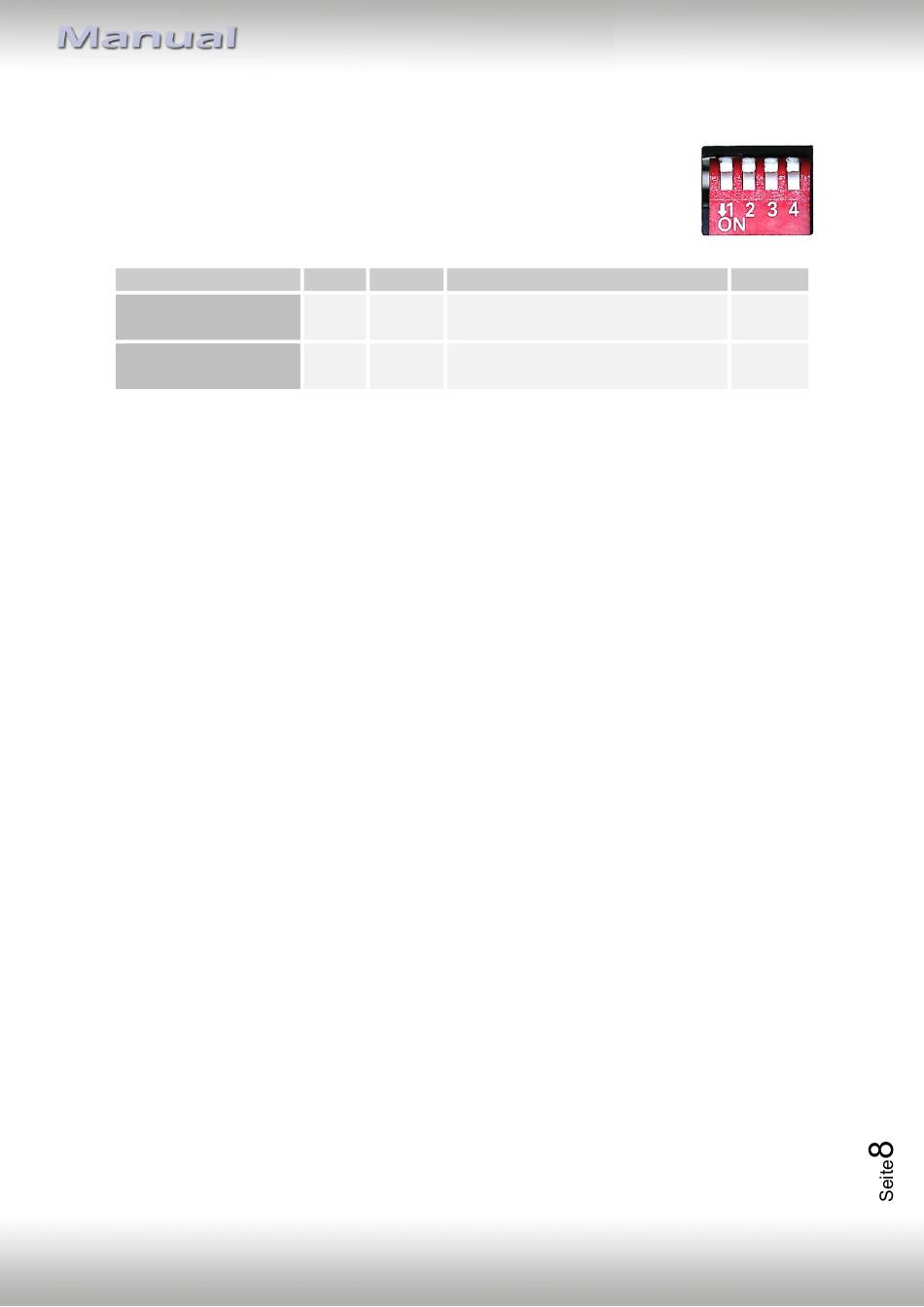

Mit den Dip-Schaltern der CAN-Box ist es möglich, das Fahrzeug
auszuwählen, in die das Interface eingebaut werden soll.
Dip Position "unten" ist ON und Position "oben" ist OFF.
Fahrzeug/Navigation
Ford
z.B. Ford Focus 2019
Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video
Interface durchgeführt werden!

2. Installation

Zündung ausstellen und Fahrzeugbatterie nach Werksangaben abklemmen!
Darf gemäß Werksangaben die Fahrzeugbatterie nicht abgeklemmt werden, reicht es in
den meisten Fällen aus, das Fahrzeug in den Sleep-Modus zu versetzen. Sollte dieses nicht
funktionieren, kann die Fahrzeugbatterie mit einer Widerstandsleitung abgeklemmt
werden.
Das Interface benötigt Dauerstrom. Kommt die Spannungsversorgung nicht direkt von der
Fahrzeugbatterie, muss überprüft werden, ob die Spannungsversorgung dauerhaft und
startstabil ist.
2.1.

Installationsort

Die Bildleitung wird hinter dem Monitor angeschlossen. Das PNP Strom / CAN-Kabel wird am
Werks-Radio-Modul (Head-Unit), einem DIN-Gehäuse, angeschlossen. Dieses ist bei den
meisten Fahrzeugen hinter/unter dem Monitor in der Mittelkonsole. Ein APIM-Modul gibt es
bei diesen Sync Versionen nicht.
Version 25.09.2025
Dip 1 Dip 2
ON OFF
ON ON
HW: CAM(100)/(V23/+V13.3)
Dip 3
Sync 3 light (R5) ON
Sync 3 Vollversion OFF
Sync 3 light (R5) ON
Sync 3 Vollversion OFF
Dip 4
OFF
OFF
RL4-SY3-R5
