Maserati Fahrzeuge mit Uconnect VP4-NA
Video-Einspeiser für Front- und Rückfahrkamera
Produktfeatures
Video-
Einspeiser
1 FBAS Eingang für Rückfahrkamera
1 FBAS Eingang für Frontkamera
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel
Version 13.02.2023
Video-Einspeiser
RL4-UCON8-LV
Passend für
und 8.4 Zoll Monitor
und zwei weitere Video-Quellen
für Werks-Infotainment Systeme
HW: CAM(V98/(V12)
RL4-UCON8-LV
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL4-UCON8-LV
Inhaltszusammenfassung für NavLinkz RL4-UCON8-LV
- Seite 1 Video-Einspeiser RL4-UCON8-LV Passend für Maserati Fahrzeuge mit Uconnect VP4-NA und 8.4 Zoll Monitor Video-Einspeiser für Front- und Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures Video- für Werks-Infotainment Systeme Einspeiser 1 FBAS Eingang für Rückfahrkamera 1 FBAS Eingang für Frontkamera ...
-
Seite 2: Inhaltsverzeichnis
Fall 1: Video-Interface erhält das Rückwärtsgang-Signal 2.7.3.2. Fall 2: Video-Interface erhält kein Rückwärtsgang-Signal 2.8. Anschluss Video-Interface - externer Taster 3. Bedienung des Interface 4. Bildeinstellungen 5. Technische Daten 6. FAQ – Fehlersuche Interface-Funktionen 7. Technischer Support Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 3: Rechtlicher Hinweis

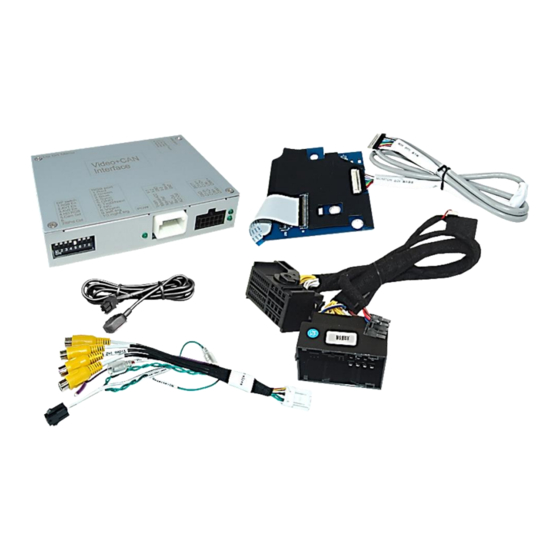

Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
Elektronik notwendig. After-Market Frontkamera Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich. Video Eingangssignal Nur NTSC Video Quellen kompatibel. Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 5: Anschlüsse Video-Interface
Alle 4 Kombinationen von Dip 7 und 8 ausprobieren, um Monitorauswahl das beste Bild zu finden (in Qualität und Größe) Detaillierte Informationen in den folgenden Kapiteln. Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der CAN-Box durchgeführt werden! Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 6: Aktivierung Des Frontkamera Eingangs (Dip 1)
Navigation / system Dip 1 Dip 2 Dip 3 Dip 4 Alle Fahrzeuge Für sämtliche Fahrzeuge alle 4 Dip Schalter auf OFF stellen. Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der CAN-Box durchgeführt werden! Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 7: Installation
Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 2.1. Installationsort 2.1.1. Installationsort – Video-Interface Das Video-Interface wird an der Rückseite der Head-Unit installiert 2.1.2. Installationsort – Tochter PCB Das Tochter PCB wird innerhalb der Head Unit installiert. Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 8: Anschluss Schema
2.2. Anschluss Schema Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 9: Installation Und Anschluss - Tochter Pcb
2.3. Installation und Anschluss – Tochter PCB Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 10: Warnhinweise Zur Flexleitung-Montage
1) Kontaktenden von Flexleitung müssen immer beidseitig auf Anschlag, also gradwinklig, präzise eingeklippst werden, da bereits minimalste Winkelveränderungen zu Fehlkontakt und Kurzschluss führen. 2) Kontaktseiten von Flexleitung müssen bezüglich der Einbaulage immer der Kontaktseite der Verbinder entsprechen. 3) Kabelverletzungen durch Einklemmen oder scharfe Blechkanten vermeiden! Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 11: Anschluss Head-Unit - Bildsignalleitung
2.4. Anschluss Head Unit – Bildsignalleitung Die vom Tochter PCB des aus der Head Unit kommenden Bildsignalkabels beige farbene 20- Pin Buchse mit dem 20-Pin Stecker des Video Interfaces verbinden. Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 12: Anschluss Head Unit - Strom / Can
Strom/CAN Stecker des Video Interfaces verbinden. Die 52-Pin-Buchse des Fahrzeugkabelbaumes an der Rückseite der Head-Unit abstecken und mit dem 52-Pin Stecker des 10-Pin Kabelsatzes verbinden. Die 52-Pin-Buchse des 52-Pin Kabelsatzes mit dem 52-Pin-Stecker der Head-Unit verbinden. Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 13: 12-Pin Interface Kabel
2.5.2. 12-Pin Interface Kabel Die 12-Pin Buchse des 12-Pin Interface Kabels an dem 12-Pin Stecker des Video Interface anschließen. Die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an S-Kontakt Klemme 86s +12V anschließen (z.B. Handschuhfachbeleuchtung) Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... - Seite 14 +12V (max. 3A) wenn der Rückwärtsgang eingelegt ist inkl. 10 Sekunden Nachlauf, nachdem der Rückwärtsgang ausgelegt wurde und +12V bei manueller Auswahl der Frontkamera per Taster (kurzer Druck) Dip 1 OFF +12V (max. 3A) ACC Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV...
-
Seite 15: Anschluss - Video Quellen
Den Video Cinch der Front Kamera an der Cinch Buchse „Front V3“ des 12-Pin Interface Kabels anschließen. Den Video-Cinch der AV Quellen 1 +2 an den Cinch-Buchsen „Left V1“ „Right V2“ des 12-Pin Interface Kabels anschließen. Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 16: Audio-Einspeisung
(kurzer Druck) aus jedem Bildmodus möglich. Der Schaltausgang führt dann auch +12V (wenn Dip 1 auf ON steht und der Frontkamera Eingang ausgewählt ist). Achtung: Ein zu langer Druck des externen Tasters schaltet die Video Quelle um! Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 17: After-Market Rückfahrkamera
Die 12V Stromversorgung für die After-Market Rückfahrkamera (max. 3A) erfolgt durch Anschließen an die grüne Leitung um einen unnötigen Dauerbetrieb der Kameraelektronik zu vermeiden. Die beiden grünen Kabel „Reverse-IN“ „Reverse-OUT“ müssen für den Betrieb miteinander verbunden bleiben. Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 18: Fall 2: Video-Interface Erhält Kein Rückwärtsgang-Signal
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse an Schaltspule (86) des Relais anschließen. Das Rückfahrkamera-Stromkabel an der Ausgangsklemme (87) des Relais anschließen wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Dauerstrom +12V an Eingangsklemme (30) des Relais anschließen. Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... - Seite 19 Die 4-Pin Buchse des externen Tasters an dem 4-Pin Stecker des Video-Interface anschließen. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV...
-
Seite 20: Bedienung Des Interface
Hinweis: Das Interface schaltet nach Loslassen des Schalters (nach langem Druck) um. Kurzer Druck des Tasters (nur möglich, wenn Dip 1 auf ON) Der externe Taster schaltet bei kurzem Druck vom Werksvideo zum Frontkamera Eingang und wieder zurück. Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 21: Bildeinstellungen
RGB-Video Amplitude 0.7V mit 75 Ohm Impedanz Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 115 x 25 x 89 mm (B x H x T) AbmessungenTochter PCB 110 x 7 x 92mm (B x H x T) Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... -
Seite 22: Faq - Fehlersuche Interface-Funktionen
Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung Eingespeistes Bild ist können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang s/w. Eingabe verarbeiten. der Quelle auf NTSC einstellen. Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV... - Seite 23 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 13.02.2023 HW: CAM(V98/(V12) RL4-UCON8-LV...
-
Seite 24: Technischer Support
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
