Einstellungen Der Dip-Schalter; Dip -Schwarz - Navlinkz Rl4-Sy3-R5 Handbuch

1.4.

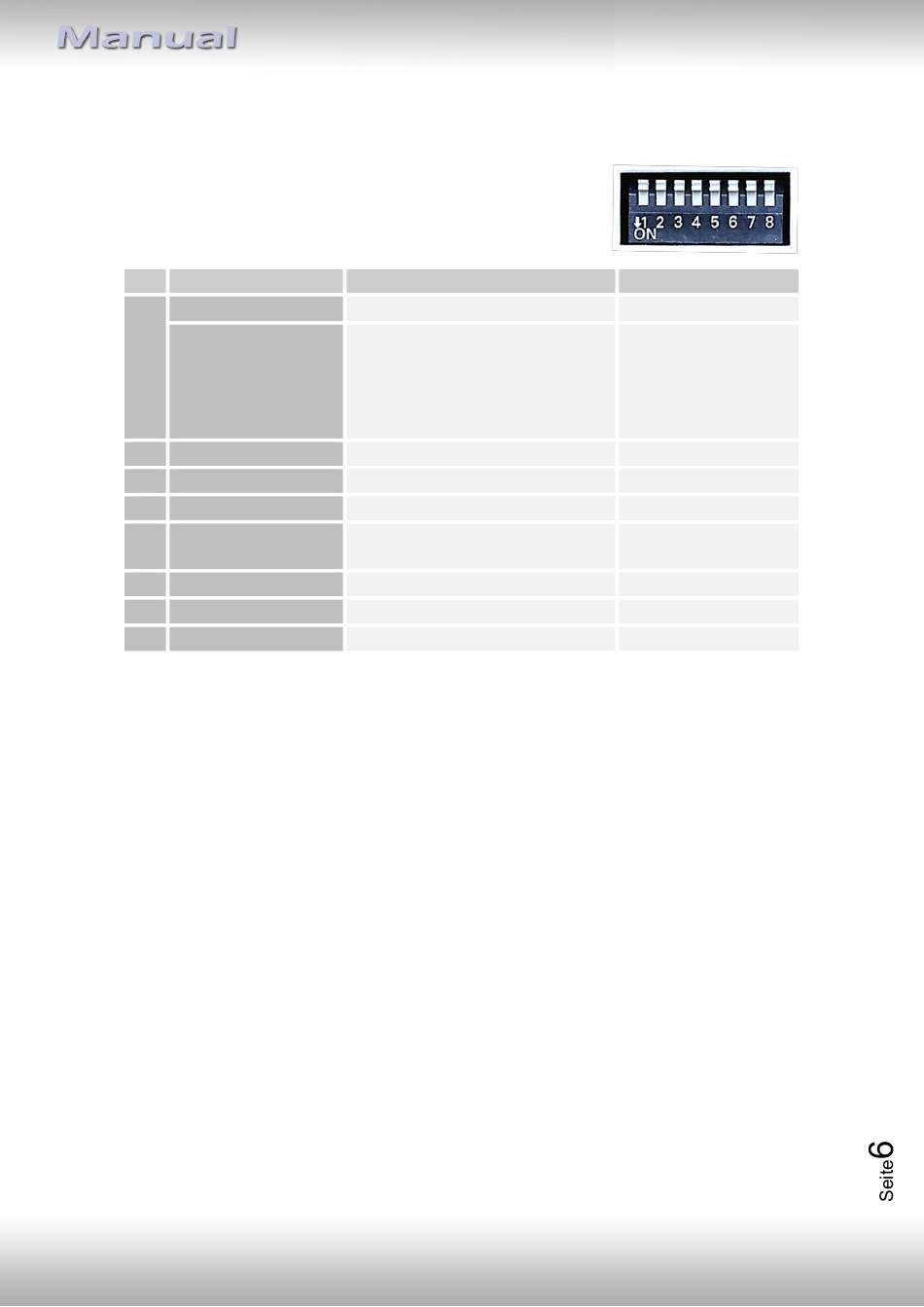

Einstellungen der Dip-Schalter

1.4.1. 8 Dip – schwarz
Manche Einstellungen müssen über die Dip-Schalter des Video-
Interface vorgenommen werden.
Dip Position "unten" ist ON und Position "oben" ist OFF.
Dip Funktion
1 Frontkamera
Stromversorgungs-
ausgang
(rote Leitung)
2 FBAS AV1-Eingang
3 FBAS AV2-Eingang
4 PDC
5 Art der
Rückfahrkamera
6
Führungslinien
7
Monitorauswahl
8 Head-Unit Version
*Umschaltung auf Frontkamera erfolgt nur automatisch nach Auslegen des Rückwärtsganges
für 10 Sekunden.
Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video
Interface durchgeführt werden!
Detaillierte Informationen in den folgenden Kapiteln.
Version 25.09.2025
ON (unten)
aktiviert*
+12V (max. 3A) wenn der
Rückwärtsgang eingelegt ist inkl.
10 Sekunden Nachlauf und
+12V bei manueller Auswahl der
Frontkamera per Taster
aktiviert
aktiviert
aktiviert
After-Market
aktiviert
4 Zoll Monitor
Alle Versionen
HW: CAM(100)/(V23/+V13.3)
OFF (oben)
deaktiviert
+12V (max. 3A) ACC
deaktiviert
deaktiviert
deaktiviert
Werk oder keine
deaktiviert
6.5/7/8 Zoll Monitor
SYNC 3 Ausnahme
RL4-SY3-R5
