-Elektroanschluss
Das Typenschild befindet sich hinter dem Filter. Zum Öffnen der Haube den Ver-
schluss der Filterschiene nach hinten schieben und den Filter vorsichtig entneh-
men.
-Technische Vorbereitung

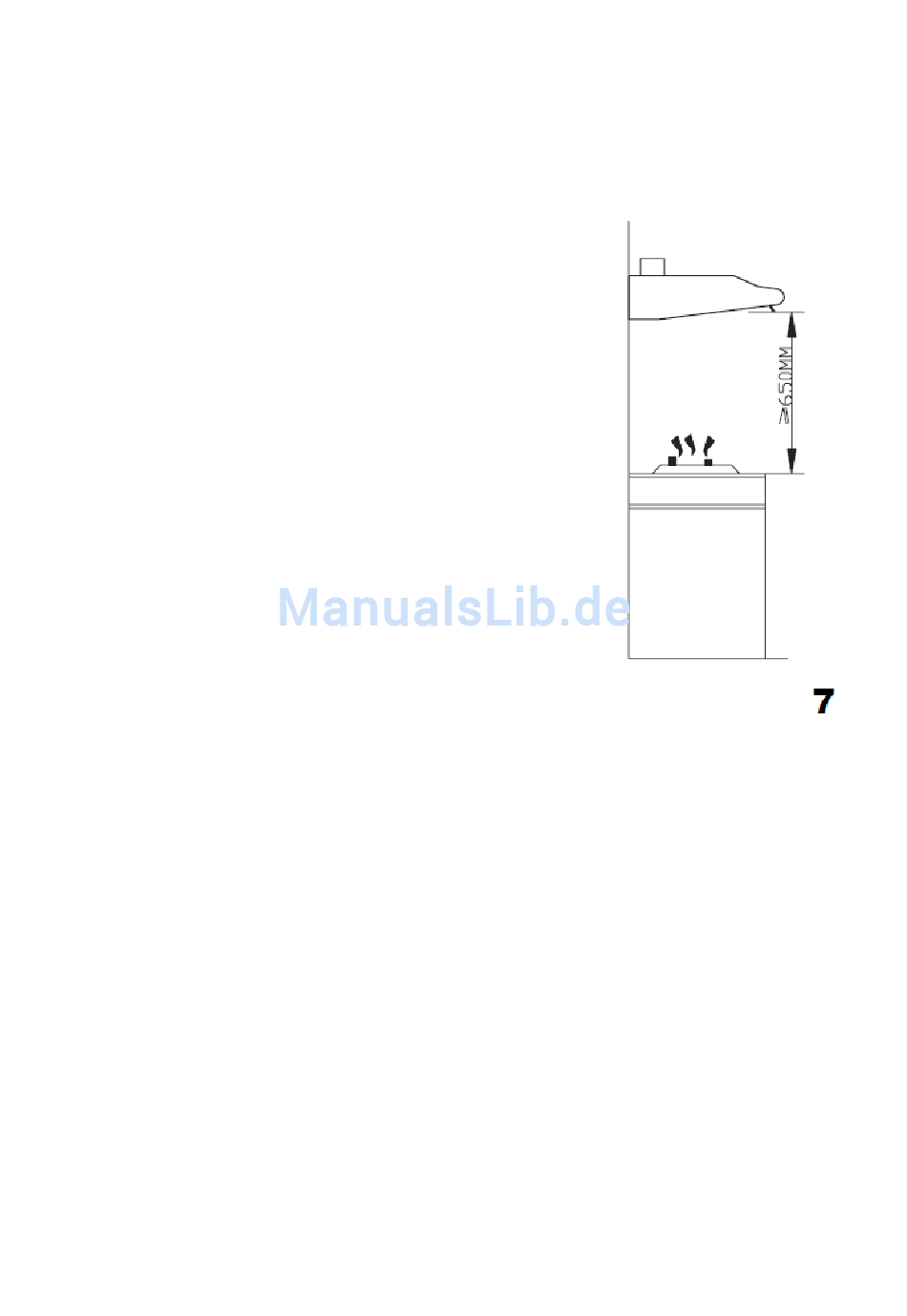

Bei Montage der Dunstabzugshaube sind folgende
Mindestabstände von der Kochmulden-Oberkante bis
Unterkante der Dunstabzugshauben einzuhalten:
Elektroherde:
Gasherde
Maximalabstand
Wenn die Dunstabzugshaube über einem Gasgerät
eingebaut wird und die Montageanweisungen für die
Gaskochmulde einen größeren Abstand vorschreiben,
ist dieser Abstand zu berücksichtigen.
6.2 Einbau
Zum Installieren der Abzugshaube werden
zwei Personen benötigt.
Benötigtes Werkzeug und Material:
• Bohrer
• Flachkopfschraubendreher
• Kreuzschlitzschraubendreher oder Akkuschrauber und Kreuzschlitzauf-
satz
• Blechschere
• Steckschlüssel mit 3/8" oder Ratsche mit Verlängerung
• Maßband
• Hand- oder Stichsäge
• Isolierband
• Rohrband
• Für Abluftbetrieb: Abluftschlauch oder Universalschlauch, Ø 12,5 cm
Für Umluftbetrieb: Aktivkohlefilter, optional beim Kundendienst bestell-
bar
1. Die Dunstabzugshaube aus der Verpackung nehmen.
2. Die Dunstabzugshaube kopfüber auf einen Tisch legen, den Sie vorher mit Kar-
ton oder Papier ausgelegt haben, damit Tisch und Haube nicht verkratzen.
650mm
700mm
750mm
