Installation
Elektroanschluss
Vor der Montage der Dunstabzugshaube die auf dem Typenschild angegebene
Spannung und Frequenz prüfen. Das Typenschild befindet sich hinter dem Filter.
Zum Öffnen der Haube den Verschluss der Filterschiene
nach hinten schieben und den Filter vorsichtig entnehmen.
Technische Vorbereitung

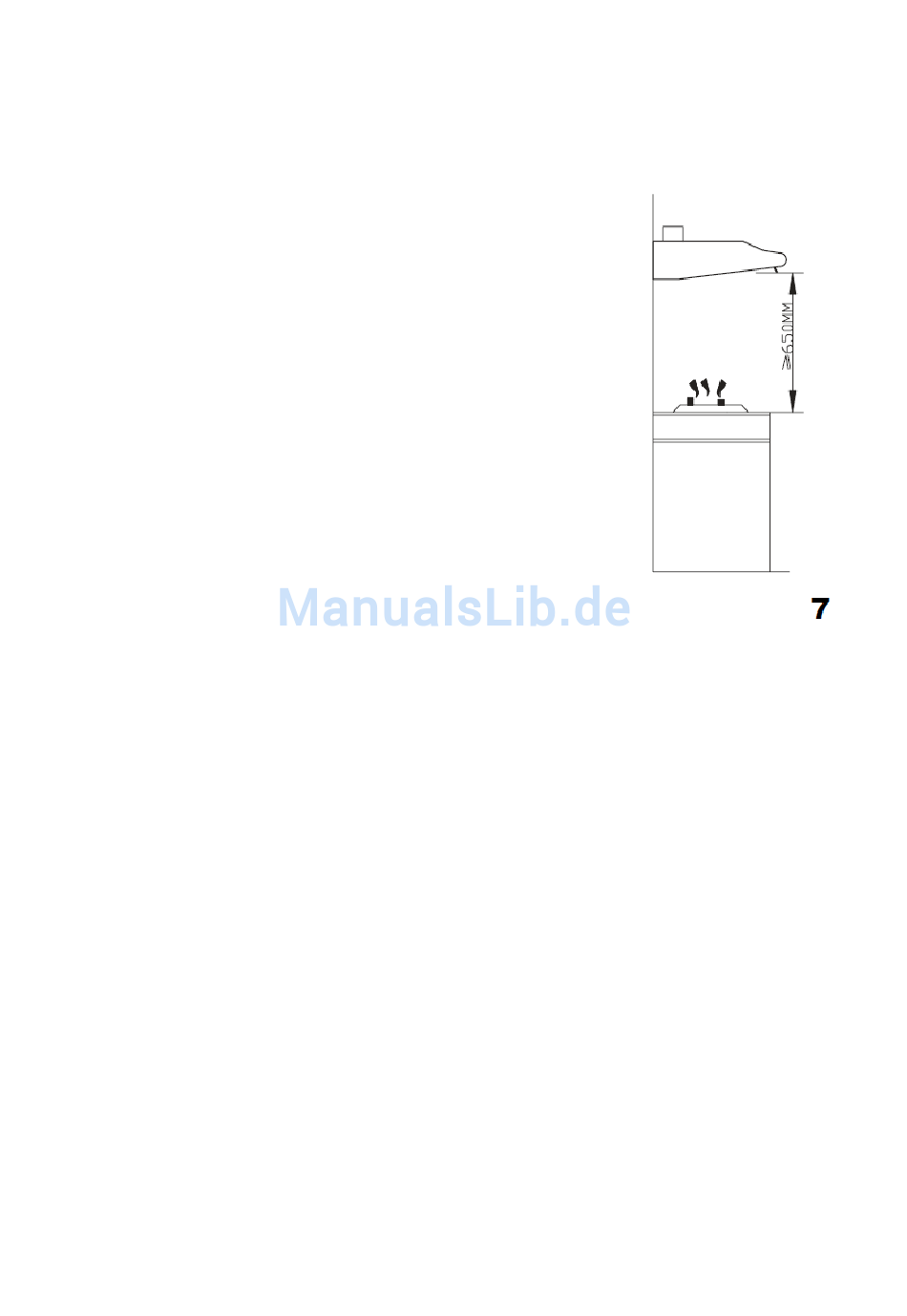

Bei Montage der Dunstabzugshaube sind folgende Mindest-
abstände von der Kochmulden-Oberkante bis Unterkante
der Dunstabzugshauben einzuhalten:
Elektroherde:
Gasherde
Maximalabstand
Wenn die Dunstabzugshaube über einem Gasgerät einge-
baut wird und die Montageanweisungen für die Gaskoch-
mulde einen größeren Abstand vorschreiben, ist dieser Ab-
stand zu berücksichtigen.
6.2 Einbau
Zum Installieren der Abzugshaube werden zwei Personen benötigt.
Benötigtes Werkzeug und Material:
• Bohrer
• Flachkopfschraubendreher
• Kreuzschlitzschraubendreher oder Akkuschrauber und Kreuzschlitzauf-
satz
• Blechschere
• Steckschlüssel mit 3/8" oder Ratsche mit Verlängerung
• Maßband
• Hand- oder Stichsäge
• Isolierband
• Rohrband
• Für Abluftbetrieb: Abluftschlauch oder Universalschlauch, Ø 12,5 cm
Für Umluftbetrieb: Aktivkohlefilter, optional beim Kundendienst bestellbar
1. Die Dunstabzugshaube aus der Verpackung nehmen.
2. Die Dunstabzugshaube kopfüber auf einen Tisch legen, den Sie vorher mit Karton
oder Papier ausgelegt haben, damit Tisch und Haube nicht verkratzen.
3. Die Dunstabzugshaube in einem Radius von 0,8 m installieren.
4. Nach der Installation nochmals den Abstand zwischen der Dunstabzugshauben-
Unterkante und den Kochmulden prüfen. Beachten Sie dazu auch die Montagean-
weisungen der entsprechenden Kochmulde.
Seite 14 / 23
650mm
700mm
750mm
Version E2.0 DE 04/2017
