Bedienungsanleitung
Dunstabzugshaube
Modell: GH 60-4 oder GH 90-4
Wir danken Ihnen für den Kauf unserer Dunstabzugshaube. Sie haben gut gewählt.
Ihr Exquisit– Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein
Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedien-
komfort verbindet – wie andere Exquisit - Geräte auch die zur vollen Zufriedenheit ih-
rer Besitzer in ganz Europa arbeiten.
Version DE, 03/2010

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für exquisit GH 60-4

Inhaltszusammenfassung für exquisit GH 60-4

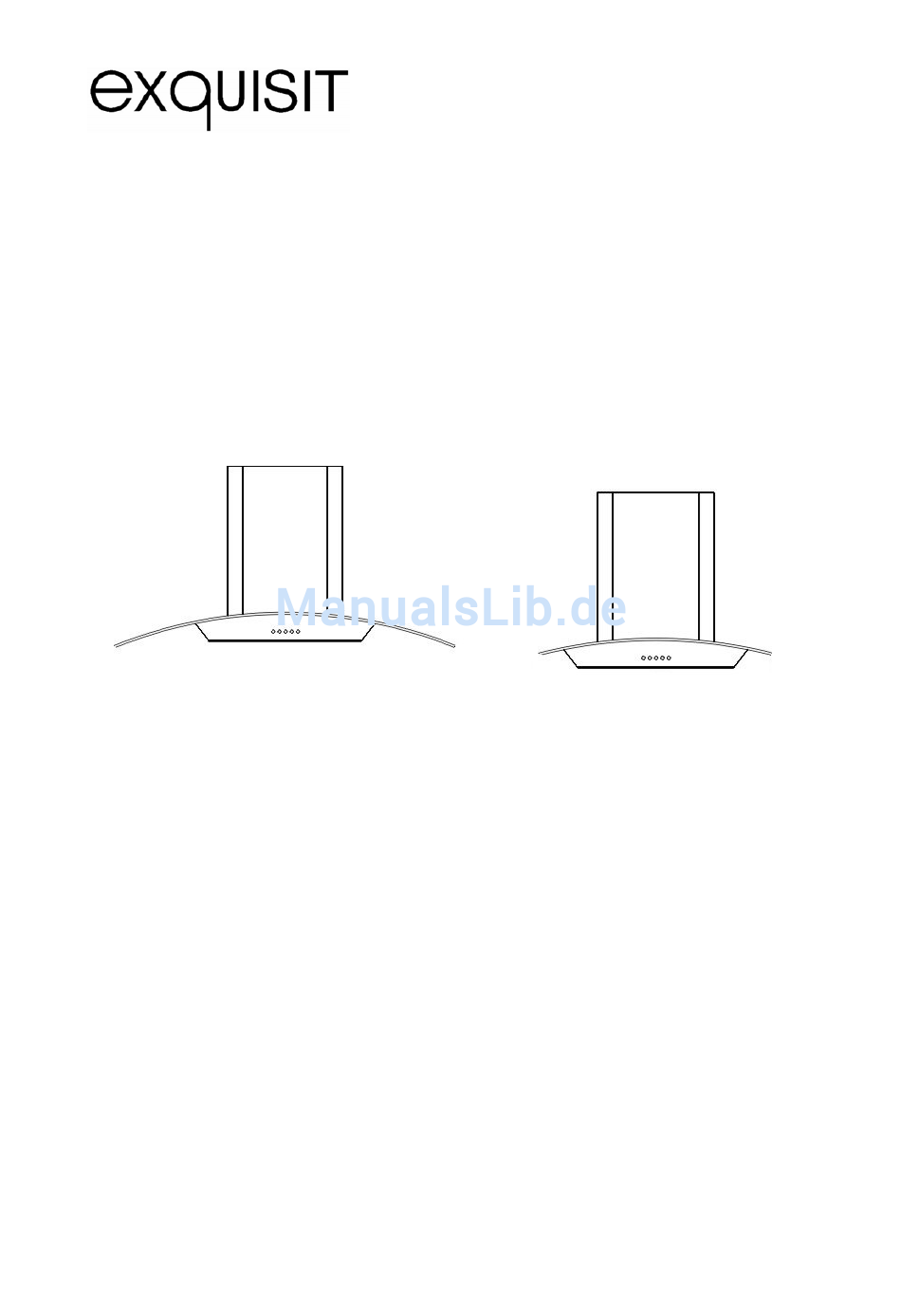

  • Seite 1 Modell: GH 60-4 oder GH 90-4 Wir danken Ihnen für den Kauf unserer Dunstabzugshaube. Sie haben gut gewählt. Ihr Exquisit– Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedien- komfort verbindet –...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Wichtige Gebrauchs und Sicherheitshinweise ........2 Erklärung der Sicherheitshinweise ............2 Allgemeine Sicherheitshinweise ............3 2 Entsorgung Altgerät ................3 3 Bestimmungsgemäße Verwendung ............4 4 Gerät auspacken ................... 4 5 Lieferumfang ..................4 6 Informationen und Hinweise ..............5 Technische Daten: ................

  • Seite 3: Allgemeine Sicherheitshinweise

    WICHTIG Bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann. Allgemeine Sicherheitshinweise • Ziehen Sie im Notfall sofort den Stecker aus der Steckdose. WARNUNG Fassen Sie den Stecker am Elektrokabel beim Einstecken und He- rausziehen nie mit feuchten oder nassen Händen an. Es besteht Le- bensgefahr durch Stromschlag! In bestimmten Situationen kann ein Elektrogerät eine Gefahr darstellen.

  • Seite 4: Bestimmungsgemäße Verwendung

    3 Bestimmungsgemäße Verwendung Die Dunstabzugshaube ist für die Verwendung im Haushalt bestimmt. Wird das Gerät zweckentfremdet oder falsch bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden. Umbauten oder Verän- derungen an der Dunstabzugshaube sind aus Sicherheitsgründen nicht zuläs- sig.

  • Seite 5: Informationen Und Hinweise

    6 Informationen und Hinweise Technische Daten: GH60-4 / GH90-4 Farbe Edelstahl / Glas Tastschalter 4-fach Abluftleistung [m³] Beleuchtung [W] 2 x 20 Halogen Maße: H/B/T [cm] FKH 60I 31,5-100,5 / 60 / 50 Maße: H/B/T [cm] FKH 90I 31,5-100,5 / 90 / 50 Gewicht netto [kg] FKH 60I 13,8 Gewicht netto [kg] FKH 90I...
  • Seite 6 Die Position der Abzugshaube mit Hilfe der Bohrschablone an der Wand markieren, (Abb.3). 2 oder 4 Befestigungspunkte sind vom Modell abhän- gig. Löcher mit 8 Ø mm in die Wand bohren, Dübel in die Löcher einsetzen und an Positionen mit Langloch (s. Abb.4) Schrauben bis auf 5 mm ein- drehen.
  • Seite 7 Die Abluft können Sie in einen Luftschacht führen oder nach außen. (Abb.6) Bei der Abluftmontage emp- fiehlt sich außen eine Lüftungs- klappe, - nicht im Lieferumfang enthalten - Wichtig Die Luft darf nicht durch einen Rauchfang ausgelassen werden, den man im Allgemeinen zum Abziehen von Rauch aus Geräten benutzt, die mit Gas oder anderen Brennstoffen betrieben werden.

  • Seite 8: Bedienelemente

    Montieren Sie nun den oberen Teil des Kammin´s. (Abb.10) 8 Bedienelemente Beleuchtungsschalter zum ein- und ausschalten der eingebauten Beleuchtung Taster zum ausschalten des Lüftermotors Taster 1 zum einschalten der kleinsten Lüfterstufe Taster 2 zum einschalten der mittleren Lüfterstufe Taster 3 zum einschalten der höchsten Lüfterstufe 9 Austausch und Wartung Vor jeder Wartung und Pflege die Dunstabzugshaube vom Elektronetz trennen, dazu...

  • Seite 9: Netzanschlusskabel

    Zum wechseln einer defekten Ha- logenlampe die Glasabdeckung vorsichtig mit einem Schrauben- dreher heraushebeln. (Abb.12) Ziehen Sie die defekte Halogen- lampe aus der Fassung und erset- zen sie durch eine neue. Achten sie dabei unbedingt auf die vorgegeben maximale Lampenleistung Schützen Sie das neue Leuchtmittel beim Einbau gegen direkten Haut- Kontakt, beachten Sie die Hinweise des Herstellers.

  • Seite 10: Umluftbetrieb

    10 Umluftbetrieb Bei Umluftbetrieb muss zu den Fettfiltern ein Aktivkohlfilter eingesetzt werden. Dieser bindet die beim Kochen anfallenden Geruchsstoffe. Er wird seitlich auf das Gebläsegitter gedreht. (Abb.14) Saugt das Gebläse rechts und links die Abluft an, so sind zwei Kohlefilter er- forderlich Verbrauchte Kohlefilter werden über den Hausmüll entsorgt.

  • Seite 11: Garantiebedingungen Für Die Ersten 24 Monate

    12 Garantiebedingungen für die ersten 24 Monate Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben gut gewählt. Ihr Exquisit - Gerät ist ein Qualitätserzeugnis – wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa arbeiten.
  • Seite 12 Farbunterschiede, sowie defekte Glühlampen. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen durchgeführte...
