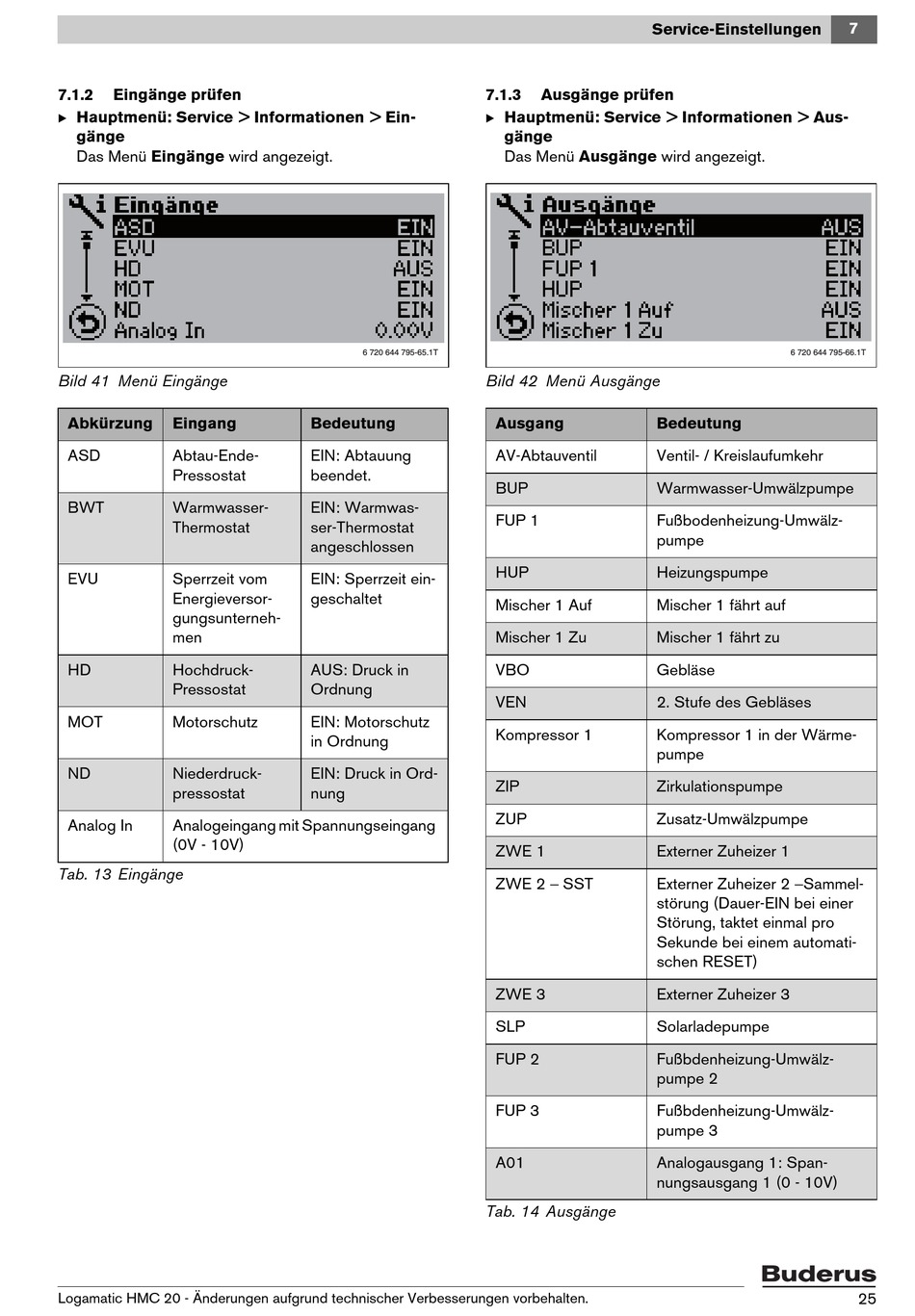

7.1.2
Eingänge prüfen
B Hauptmenü: Service > Informationen > Ein-
gänge
Das Menü Eingänge wird angezeigt.
Bild 41 Menü Eingänge
Abkürzung
Eingang
ASD
Abtau-Ende-
Pressostat
BWT
Warmwasser-
Thermostat
EVU
Sperrzeit vom
Energieversor-
gungsunterneh-
men
HD
Hochdruck-
Pressostat
MOT
Motorschutz
ND
Niederdruck-
pressostat
Analog In
Analogeingang mit Spannungseingang
(0V - 10V)
Tab. 13 Eingänge
Logamatic HMC 20 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
6 720 644 795-65.1T
Bedeutung
EIN: Abtauung
beendet.
EIN: Warmwas-
ser-Thermostat
angeschlossen
EIN: Sperrzeit ein-
geschaltet
AUS: Druck in
Ordnung
EIN: Motorschutz
in Ordnung
EIN: Druck in Ord-
nung
Service-Einstellungen
7.1.3
Ausgänge prüfen
B Hauptmenü: Service > Informationen > Aus-
gänge
Das Menü Ausgänge wird angezeigt.
Bild 42 Menü Ausgänge
Ausgang
Bedeutung
AV-Abtauventil
Ventil- / Kreislaufumkehr
BUP
Warmwasser-Umwälzpumpe
FUP 1
Fußbodenheizung-Umwälz-
pumpe
HUP
Heizungspumpe
Mischer 1 Auf
Mischer 1 fährt auf
Mischer 1 Zu
Mischer 1 fährt zu
VBO
Gebläse
VEN
2. Stufe des Gebläses
Kompressor 1
Kompressor 1 in der Wärme-
pumpe
ZIP
Zirkulationspumpe
ZUP
Zusatz-Umwälzpumpe
ZWE 1
Externer Zuheizer 1
ZWE 2 − SST
Externer Zuheizer 2 −Sammel-
störung (Dauer-EIN bei einer
Störung, taktet einmal pro
Sekunde bei einem automati-
schen RESET)
ZWE 3
Externer Zuheizer 3
SLP
Solarladepumpe
FUP 2
Fußbdenheizung-Umwälz-
pumpe 2
FUP 3
Fußbdenheizung-Umwälz-
pumpe 3
A01
Analogausgang 1: Span-
nungsausgang 1 (0 - 10V)
Tab. 14 Ausgänge
7
6 720 644 795-66.1T
25
