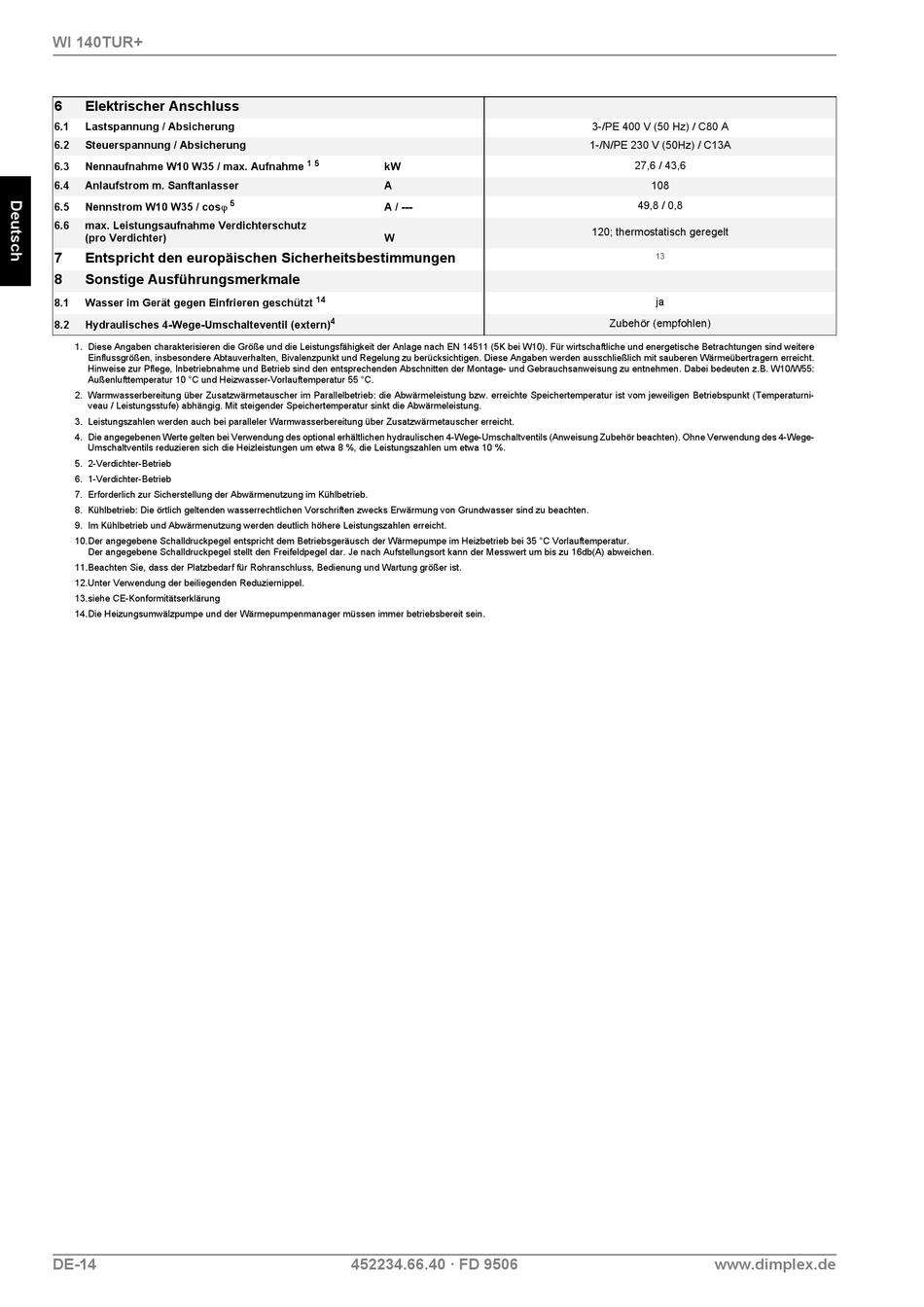

Dimplex WI 140TUR+ Montageanweisung Seite 16

WI 140TUR+
6 Elektrischer Anschluss
6.1 Lastspannung / Absicherung
6.2 Steuerspannung / Absicherung
6.3 Nennaufnahme W10 W35 / max. Aufnahme
6.4 Anlaufstrom m. Sanftanlasser
6.5 Nennstrom W10 W35 / cos
6.6 max. Leistungsaufnahme Verdichterschutz
(pro Verdichter)
7 Entspricht den europäischen Sicherheitsbestimmungen
8 Sonstige Ausführungsmerkmale
8.1 Wasser im Gerät gegen Einfrieren geschützt
8.2 Hydraulisches 4-Wege-Umschalteventil (extern)
1. Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage nach EN 14511 (5K bei W10). Für wirtschaftliche und energetische Betrachtungen sind weitere
Einflussgrößen, insbesondere Abtauverhalten, Bivalenzpunkt und Regelung zu berücksichtigen. Diese Angaben werden ausschließlich mit sauberen Wärmeübertragern erreicht.
Hinweise zur Pflege, Inbetriebnahme und Betrieb sind den entsprechenden Abschnitten der Montage- und Gebrauchsanweisung zu entnehmen. Dabei bedeuten z.B. W10/W55:
Außenlufttemperatur 10 °C und Heizwasser-Vorlauftemperatur 55 °C.
2. Warmwasserbereitung über Zusatzwärmetauscher im Parallelbetrieb: die Abwärmeleistung bzw. erreichte Speichertemperatur ist vom jeweiligen Betriebspunkt (Temperaturni-
veau / Leistungsstufe) abhängig. Mit steigender Speichertemperatur sinkt die Abwärmeleistung.
3. Leistungszahlen werden auch bei paralleler Warmwasserbereitung über Zusatzwärmetauscher erreicht.
4. Die angegebenen Werte gelten bei Verwendung des optional erhältlichen hydraulischen 4-Wege-Umschaltventils (Anweisung Zubehör beachten). Ohne Verwendung des 4-Wege-
Umschaltventils reduzieren sich die Heizleistungen um etwa 8 %, die Leistungszahlen um etwa 10 %.
5. 2-Verdichter-Betrieb
6. 1-Verdichter-Betrieb
7. Erforderlich zur Sicherstellung der Abwärmenutzung im Kühlbetrieb.
8. Kühlbetrieb: Die örtlich geltenden wasserrechtlichen Vorschriften zwecks Erwärmung von Grundwasser sind zu beachten.
9. Im Kühlbetrieb und Abwärmenutzung werden deutlich höhere Leistungszahlen erreicht.
10.Der angegebene Schalldruckpegel entspricht dem Betriebsgeräusch der Wärmepumpe im Heizbetrieb bei 35 °C Vorlauftemperatur.
Der angegebene Schalldruckpegel stellt den Freifeldpegel dar. Je nach Aufstellungsort kann der Messwert um bis zu 16db(A) abweichen.
11.Beachten Sie, dass der Platzbedarf für Rohranschluss, Bedienung und Wartung größer ist.
12.Unter Verwendung der beiliegenden Reduziernippel.
13.siehe CE-Konformitätserklärung
14.Die Heizungsumwälzpumpe und der Wärmepumpenmanager müssen immer betriebsbereit sein.
DE-14
1 5
kW
A
5
A / ---
W
14
4
452234.66.40 · FD 9506
3-/PE 400 V (50 Hz) / C80 A
1-/N/PE 230 V (50Hz) / C13A
27,6 / 43,6
108
49,8 / 0,8
120; thermostatisch geregelt
13
ja
Zubehör (empfohlen)
