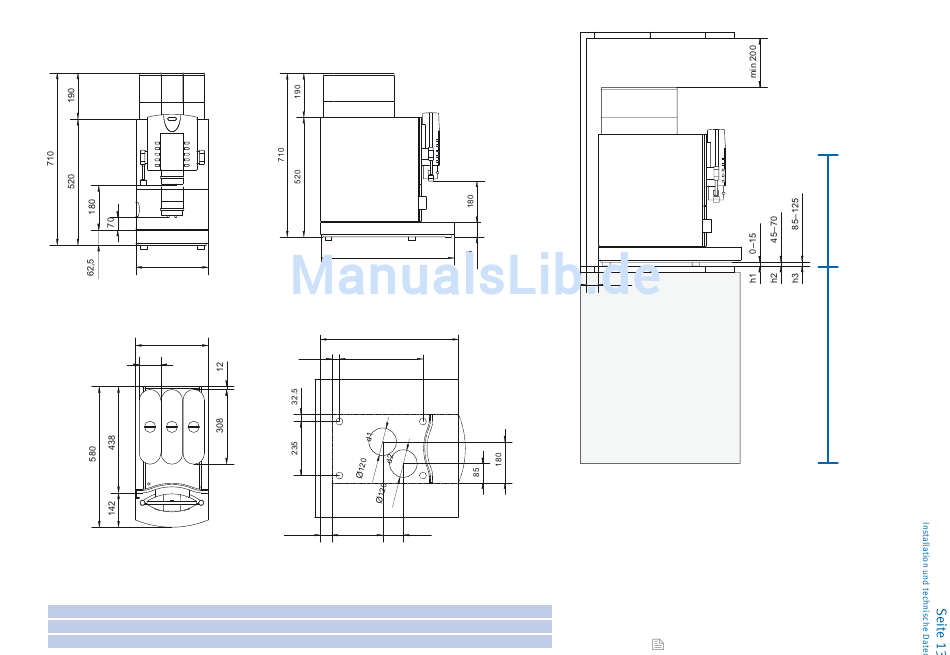

Maße der Spectra I
Frontansicht
300
Aufsicht
300
88
Stellfüße
(Option)
Standard-Stellfuß
Kunststoff-Stellfuß
Metall-Stellfuß
Seitenansicht
580
Schnitt von oben
(Buffetdurchführung)
600
32.5
363
min 50
220
h1 = 710mm +
0–15mm = 710–725mm
h2 = 710mm +
45–70mm = 755–780mm
h3 = 710mm + 85–125mm = 795–835mm
Einbaumaße der Spectra I
Sorgen Sie für eine ergonomische und stabile Ablage
150 kg).
90
Der Mindestabstand zur Wand beträgt 50mm. Der Abstand nach
oben muss bei min. 200mm liegen.
Mit Hilfe der Stellfüße können Unebenheiten oder Höhenunter-
schiede kompensiert werden.
Bei Zustellgeräten sind min. 300mm Breite pro Zustellgerät not-
wendig. Beachten Sie die Anschlussbedingungen der
Zustellgeräte.
min 50
Die Bedieneinheit sollte sich auf Augenhöhe befinden.
Siehe folgende Seiten.
Augenhöhe
(je nach Körper-
größe ca. 1,50 bis
1,70 m)
Arbeitshöhe
(je nach Körper-
größe ca. 0,79 bis
0,99 m)
Fußboden
(Tragkraft min.:
