2. Stellen Sie den Drehschalter auf den Widerstandsbereich "
um die Widerstandsmessung

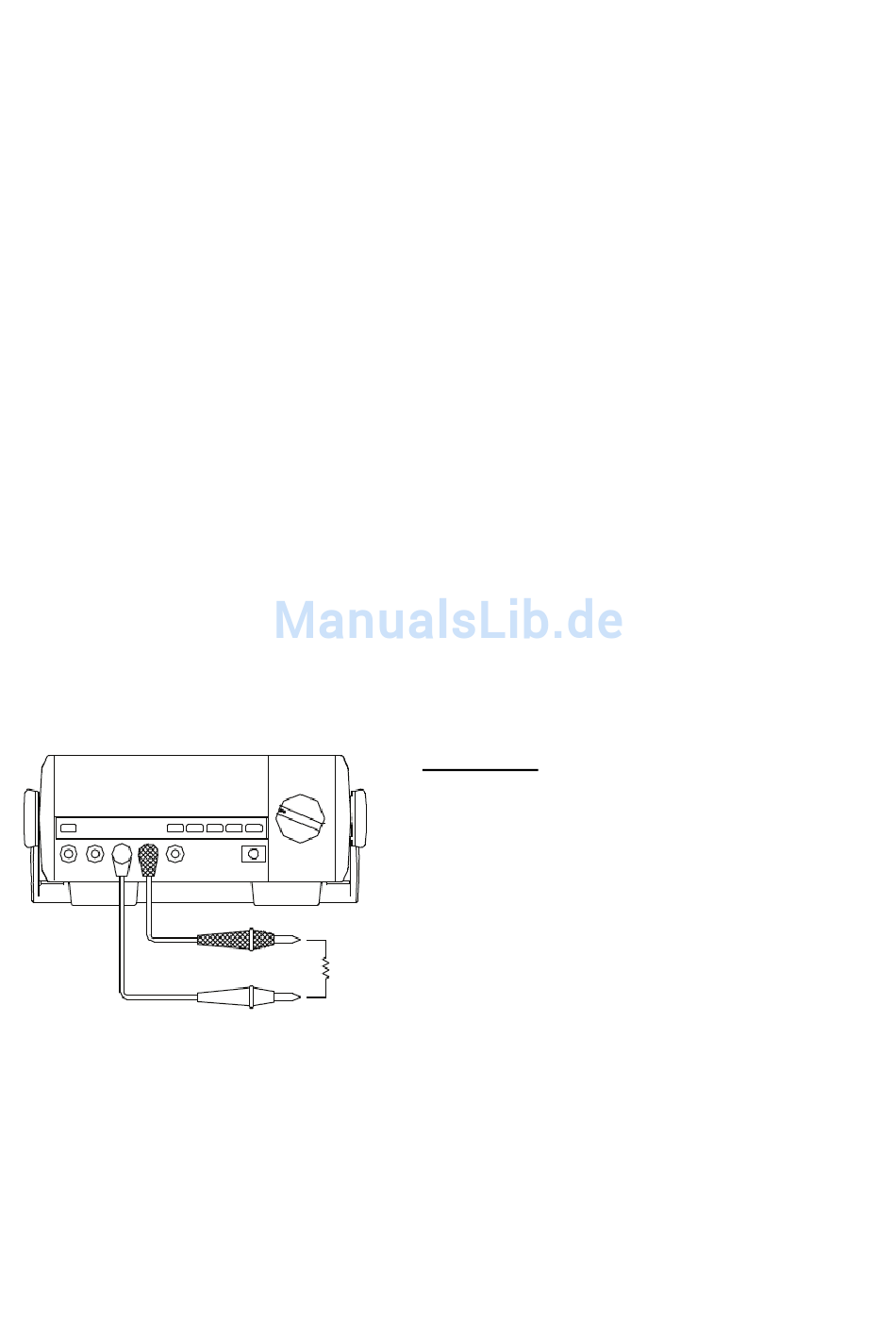

3. Verbinden Sie die Messleitungen mit dem Meßobjekt und lesen Sie den Meßwert von der
Anzeige ab.
Hinweis:
Die Meßleitungen gehen mit Ihrem Eigenwiderstand von ca. 0,2
Ω
im unteren
-Bereich korrekte Werte erhalten zu können, gehen Sie wie folgt vor: Verbinden Sie
beide Meßspitzen direkt miteinander und lesen Sie den Meßwert von der Anzeige ab. Ergibt sich
ein Wert von größer als 0,5
Messung vor und ziehen den zuvor ermittelten Widerstandswert der Meßleitungen vom Meßwert
ab.
In den Meßbereichen über 1M
hat.
Erscheint auf der Anzeige das Überlaufsymbol OL, ist entweder kein Widerstand angeschlossen,
oder der Widerstandswert ist für den gewählten Bereich zu groß.
Nach der Messung werden die Meßleitungen vom Meßobjekt getrennt.
D. Durchgangstest
Zur Messung von Durchgängen verbinden Sie das Meßgerät wie folgt:
1. Stecken Sie die rote Meßleitung in die
COM Eingangsbuchse.
Ω
zu wählen.
Ω
, überprüfen Sie die Meßleitungen. Nehmen Sie die eigentliche
Ω
dauert es einige Sekunden, bis sich der Anzeigewert stabilisiert
Ω
Eingangsbuchse und die schwarze Meßleitung in die
Ω
" und drücken die Taste SELECT,
Ω
WARNUNG
Um Schäden am Meßgerät und am Meßobjekt zu
vermeiden, schalten Sie den Meßstromkreis aus und
entladen alle Kondensatoren. Nutzen Sie den
Gleichspannungsmeßbereich, um das Ergebnis der
Entladung zu prüfen.
Um Verletzungen zu vermeiden und das Meßgerät
vor Schäden durch Überspannung zu schützen, darf
keine Spannung höher als 60V DC oder 30V AC
angelegt werden.
12
Ω
bis 0,5
in die Messung ein. Um
