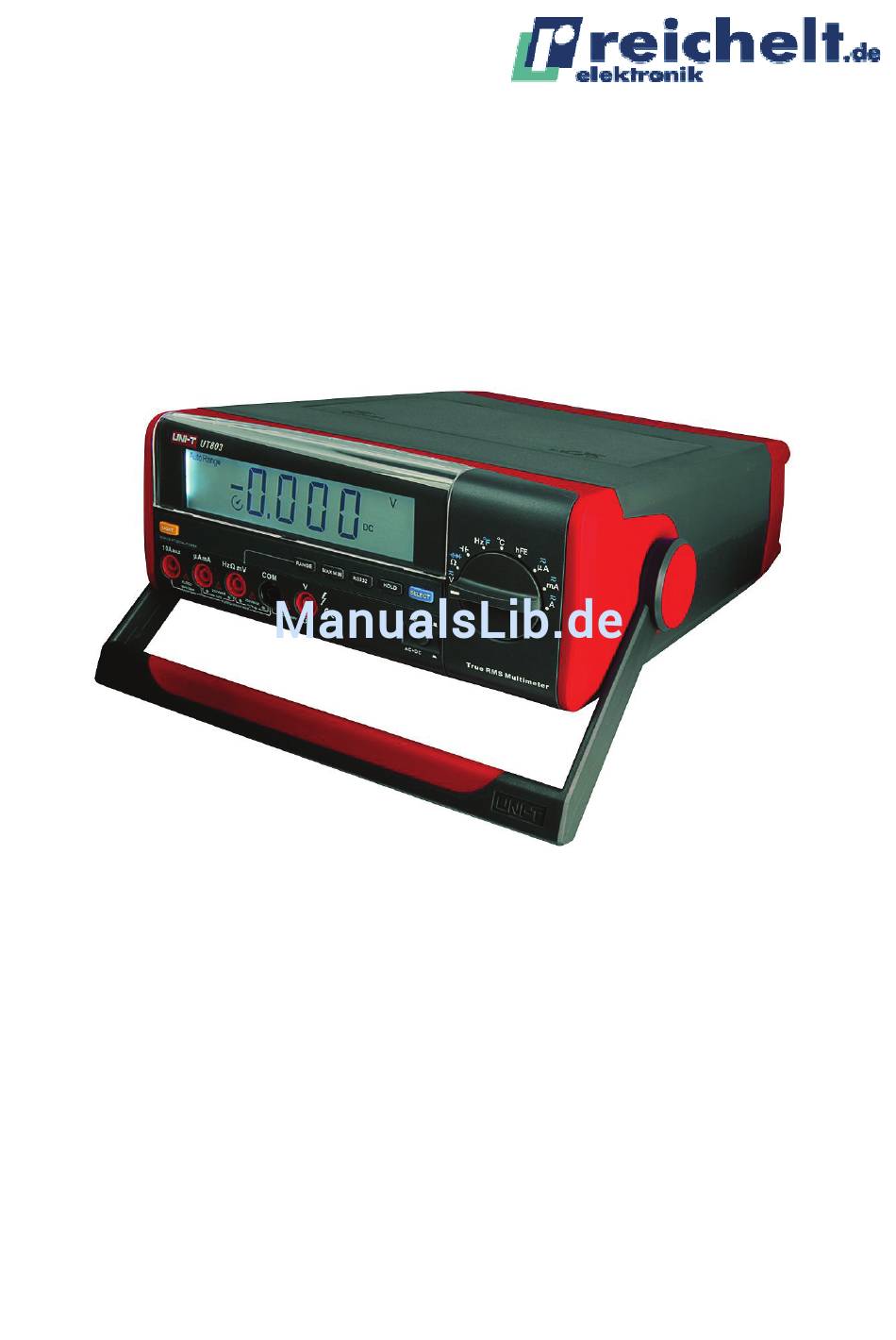

- Seite 1 Digitalmultimeter Bedienungsanleitung UT 803...
- Seite 2 Alle Rechte vorbehalten. Reproduktionen jeder Art (auch auszugsweise) sind nur mit schriftlicher Genehmigung des Herausgebers gestattet. Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten. © reichelt elektronik 2009 reichelt elektronik GmbH & Co. KG Tel.: 04422 / 955-333 Elektronikring 1 Fax.: 04422 / 955-111...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung UT 803 Inhalt Übersicht Auspacken Sicherheitsinformationen Regeln für den sicheren Betrieb Internationale elektrische Symbole Bedienelemente und Anzeigesymbole Meßbetrieb A. Gleichspannungen oder Wechselspannungen B. Gleichströme oder Wechselströme C. Widerstände D. Durchgangstest E. Diodentest F. Kondensatoren G. Frequenzen H. Temperaturen I. Transistoren Betriebsart "HOLD"... - Seite 4 Instandhaltung A. Allgemeine Aufgaben B. Ersetzen der Sicherungen C. Ersetzen der Batterien RS232C und USB Schnittstelle Systemanforderungen für das UT 803 Programm RS232C Schnittstelle A. Anschluß an den Computer B. RS232C Verbindungskabel C. Schnittstellenparameter USB Schnittstelle A. Anschluß an den Computer...
-
Seite 5: Übersicht
Übersicht Beachten Sie alle Warnungen und Hinweise in dieser Bedienungsanleitung. Bitte lesen Sie vor dem Gebrauch des Meßgerätes die Abschnitte "Sicherheitsinformationen" und "Regeln für den sicheren Betrieb" aufmerksam durch. Dieses "True RMS" digitale Tischmultimeter bietet manuelle und automatische Meßbereichswahl für einen Anzeigeumfang von 5999 Digits. Zusätzlich zu den üblichen Meßfunktionen wie Gleich- und Wechselspannung und -Strom, Widerstand, Diodentest, Durchgangstest, Kondensatoren, Temperaturen und Transistoren hat dieses Digitalmultimeter MAX MIN Messung und Data Hold. - Seite 6 beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. - Verwenden Sie das Gerät nicht mit beschädigtem Gehäuse oder offenem Batteriefach. - Untersuchen Sie die Meßleitungen auf beschädigte Isolierung. Testen Sie diese vor der Messung auch auf Durchgang.
-
Seite 7: Internationale Elektrische Symbole
Internationale elektrische Symbole Bedienelemente und Anzeigesymbole LCD-Anzeige Drehschalter Eingangsbuchsen Funktionenstasten Drehschalterstellungen Drehschalterstellung Funktion Wechselspannung oder Gleichspannung 1: Durchgangstest 2: Diodentest 3: Widerstand Kondensator Frequenz... - Seite 8 Drehschalterstellung Funktion Temperatur in °F (Fahrenheit) Temperatur in °C (Celsius) Transistor Wechsel- oder Gleichstrom im Bereich von 0,1µA bis 5999µA Wechsel- oder Gleichstrom im Bereich von 0,01mA bis 599,9mA Wechsel- oder Gleichstrom im Bereich von 0,01A bis 10,00A Bedeutung der Funktionstasten Taste Bedeutung POWER...
-
Seite 9: Meßbetrieb
Anzeigesymbole Die Anzeigesymbole haben folgende Bedeutung: Meßwert ist "True RMS" (echter Effektivwert) Meßwert "halten" ist aktiviert Die automatische Abschaltung ist aktiviert Negatives Vorzeichen der Anzeige AC (Wechselspannung oder Wechselstrom) DC (Gleichspannung oder Gleichstrom) AC+DC (signalformunabhängige Meßung) Überlauf (der Meßwert ist zu groß für den aktuellen Bereich) Einheitenkürzel Diodentest Durchgangstest (Summer) -
Seite 10: Gleichströme Oder Wechselströme
Ist der Meßwert kleiner als 600mV, stecken Sie die rote Meßleitung statt dessen in die mV Eingangsbuchse und drücken Sie die Taste RANGE, um den 600mV Bereich zu wählen. In der Anzeige erscheinen die Zusatzsymbole "MANUAL" und "mV". 2. Stellen Sie den Drehschalter auf "V-~" und drücken ggfs. die Taste SELECT, um zwischen DC (Gleichspannung) und AC (Wechselspannung) zu wählen. -
Seite 11: Widerstände
2. Stellen Sie den Drehschalter auf den erforderlichen Strommeßbereich µA-~, mA-~ oder A-~ und drücken ggfs. die Taste SELECT, um zwischen DC (Gleichstrom) und AC (Wechselstrom) zu wählen. 3. Trennen Sie den Strompfad an der gewünschten Stelle. Verbinden Sie die rote Messleitung mit der "positiveren"... -
Seite 12: Durchgangstest
Ω 2. Stellen Sie den Drehschalter auf den Widerstandsbereich " " und drücken die Taste SELECT, Ω um die Widerstandsmessung zu wählen. 3. Verbinden Sie die Messleitungen mit dem Meßobjekt und lesen Sie den Meßwert von der Anzeige ab. Hinweis: Ω... -
Seite 13: Diodentest
Ω 2. Stellen Sie den Drehschalter auf den Widerstandsbereich " " und drücken die Taste SELECT, um den Durchgangsmeßbereich .)) zu wählen. 3. Verbinden Sie die Messleitungen mit dem Meßobjekt. Der Summer ertönt bei einem Ω Ω Durchgangswiderstand unter 70 . -
Seite 14: Kondensatoren
COM Eingangsbuchse. Ω 2. Stellen Sie den Drehschalter auf denWiderstandsbereich " " und drücken die Taste SELECT, um den Diodenmeßbereich zu wählen. 3. Verbinden Sie die rote Meßleitung mit der Anode und die schwarze Meßleitung mit der Kathode der Halbleiterstrecke (z. B. Diode). Der angezeigte Wert entspricht dem Spannungsabfall in Volt. Wird die Diode in Sperrrichtung gemessen erscheint auf der Anzeige ein "OL". -
Seite 15: Frequenzen
Hinweis: In den Meßbereichen bis 600nF wird auch ohne angeschlossenen Kondensator ein Meßwert angezeigt. Dieser Wert ist vom eigentlichen Meßwert abzuziehen. Statt der Meßleitungen kann für die Meßung kleiner Kondensatoren auch der Multi-Adapter verwendet werden, der dazu polrichtig mit dem Meßgerät und dem Kondensator verbunden werden muß. -
Seite 16: Temperaturen
Anzeige ab. inweis: ei der Frequenzmessung gilt für die Eingangsspannung folgende Bedingung: Bere ich (von bis) MIN / MAX-Wer t des Eingangssignals 10Hz bis 1MHz 150mV bis 30V rms 1MHz bis 10MHz 300mV bis 30V rms 10MHz bis 50MHz 600mV bis 30V rms über 50MHz nicht spezifiziert Nach der Messung werden die Meßleitungen vom Meßobjekt getrennt. -
Seite 17: Transistoren
Hinweis: Die Innentemperatur des Meßgerätes sollte zwischen 18°C und 28°C liegen, um besonders bei der eßung niedriger Temperaturen die Genauigkeit zu sichern. ei kurzgeschlossenen Eingangsbuchsen zeigt das Meßgerät seine Innentemperatur an. Der mitgelieferte Temperaturfühler ist nur für Temperaturen bis maximal 230°C geeignet. ür Messungen höherer Temperaturen gibt es entsprechende Stabfühler. -
Seite 18: Betriebsart "Hold
Betriebsart "HOLD" WARNUNG Es besteht die Gefahr eines elektrischen Schlages, wenn bei der Prüfung auf Spannungsfreiheit der HOLD-Modus aktiviert ist. Die angezeigte (evtl. zu niedrige)Spannung entspricht dann nicht dem (hohem) M eßwert. Der HOLD-Modus kann schnell schwankende oder verrauschte Signale nicht rfassen. -
Seite 19: Taste "Max Min
Taste "MAX MIN" Innerhalb einer Meßreihe kann mit dieser Funktion der maximale und der minimale Meßwert rkannt werden. Die Funktion wird wie folgt benutzt: MAX MIN drücken, es wird der hö chste Wert der laufenden Messung angezeigt. (MAX erscheint auf der Anzeige) MAX MIN erneut drücken, der kl einste Wert wird angezeigt. -
Seite 20: Allgemeine Spezifikationen
Allgemeine Spezifikationen Maximale Spannung zwischen en Eingangsbuchsen und Erde : je nach Meßbereich (siehe nachfolgende Kapitel) Sicherung des HzΩmV-Eingangs : Typ: 5x20mm 250V Flink 0,2A. Sicherung des µA,mA-Eingang Typ: 5x20mm 250V Flink 0,5A. Sicherung des 10A-Eingangs : Typ: 5x20mm 250V Flink 10A. icherung im Netzanschluß... -
Seite 21: Meßgenauigkeiten
Meßgenauigkeiten Genauigkeit : +- (a% vom M eßwert + b digits), für 1 Jahr garantiert, bei 23°C +-5°C und Luftfeuchte unter 75%. emperaturkoeffizient : 0,1 x (spezifizierte Genauigkeit) / 1°C. . Gleichspannungen ereich uflösung Genaui gkeit Überlastschutz 600mV 0,1mV -(0,6%+2) 0,001V 1000V +-(0,3%+2) -
Seite 22: Gleichströme
Die Anzeige von max. 30 Digits bei kurzgeschlossenem Eingang hat keinen Meßeinfluß. AC+DC Meßgenauigkeit: Bereichsgenauigkeit + 1%. . Gleichströme Bereich Auflösung Genauigkeit Überlastschutz 600µA 0,1µA +-(0,5%+3) Typ: 5x20m m 250V 6000µA 1µA Flink 0,5A 60mA 0,01mA 600mA 0,1mA +-(0,8%+3) 10mA +-(1,2%+3) Typ: 5x20m m 250V... -
Seite 23: Durchgangstest
Bereich Auflösung Genauigkeit Überlastschutz 6MΩ 0,001MΩ +-(0,8%+2) 60MΩ 0,01MΩ +-(1,2%+3) Hinweis: 1* = Widerstandswert der Meßleitungen geht in das Ergebnis mit ein. urchgan gste Bereich Auflösung Überlastschutz Hinweise - Die Leerlaufspannung beträgt ca. 3V. 1Ω 250V rms - Im Durchgangsmeßbereich ertönt der Hinweiston unter 70Ω... -
Seite 24: Temperaturen
Bereich Auflösung Genauigkeit Überlastschutz 600kHz 0,1kHz 6MHz 0,001MHz 60MHz 0,01MHz Hinweis: Bei der Frequenzmes ung gilt für die Eingan gsspannung folgende Bedingung: (DC-Anteil = 0V) 10Hz bis 1MHz :150mV bis 30V rms 1MHz bis 10 :300mV bis 30V r 10MHz bis 50MHz :600mV bis 30V rm ü... -
Seite 25: Allgemeine Aufgaben
Weitergehender Service oder die Reparatur des Meßgerätes sind entsprechend ausgebildeten Personen vorbehalten, die über die notwendigen Serviceunterlagen verfügen. Um die Gefahr eines lektrischen Schlages oder eine Beschädigung des Meßgerätes zu verhindern, lassen Sie niemals Wasser in das Gehäuse eind ringen. A. -
Seite 26: Ersetzen Der Batterien
. Ersetzen Sie diese durch 6 Stück neue 1,5V- Batterien des Typs R14 (Baby). 6. Schließen Sie das Batterie- und das Zubehörfach. RS232C und USB Schnittstelle Systemanforderungen für das UT 803 Programm Folgende Hard- und Software wird für die Installation des Programms benötigt:... -
Seite 27: Rs232C Schnittstelle
- eine freie serielle Schnittstelle (COM Port) oder einen freien USB-Anschluß - eine Maus oder ein anderes von Windows unterstütztes Zeigegerät eitergehende Hinweise zur Installation und Benutzung des UT 803-Programms finden Sie auf er mitgelieferten CD-ROM. RS232C Schnittstelle . Anschluß an den Computer B. -
Seite 28: Schnittstellenparameter
