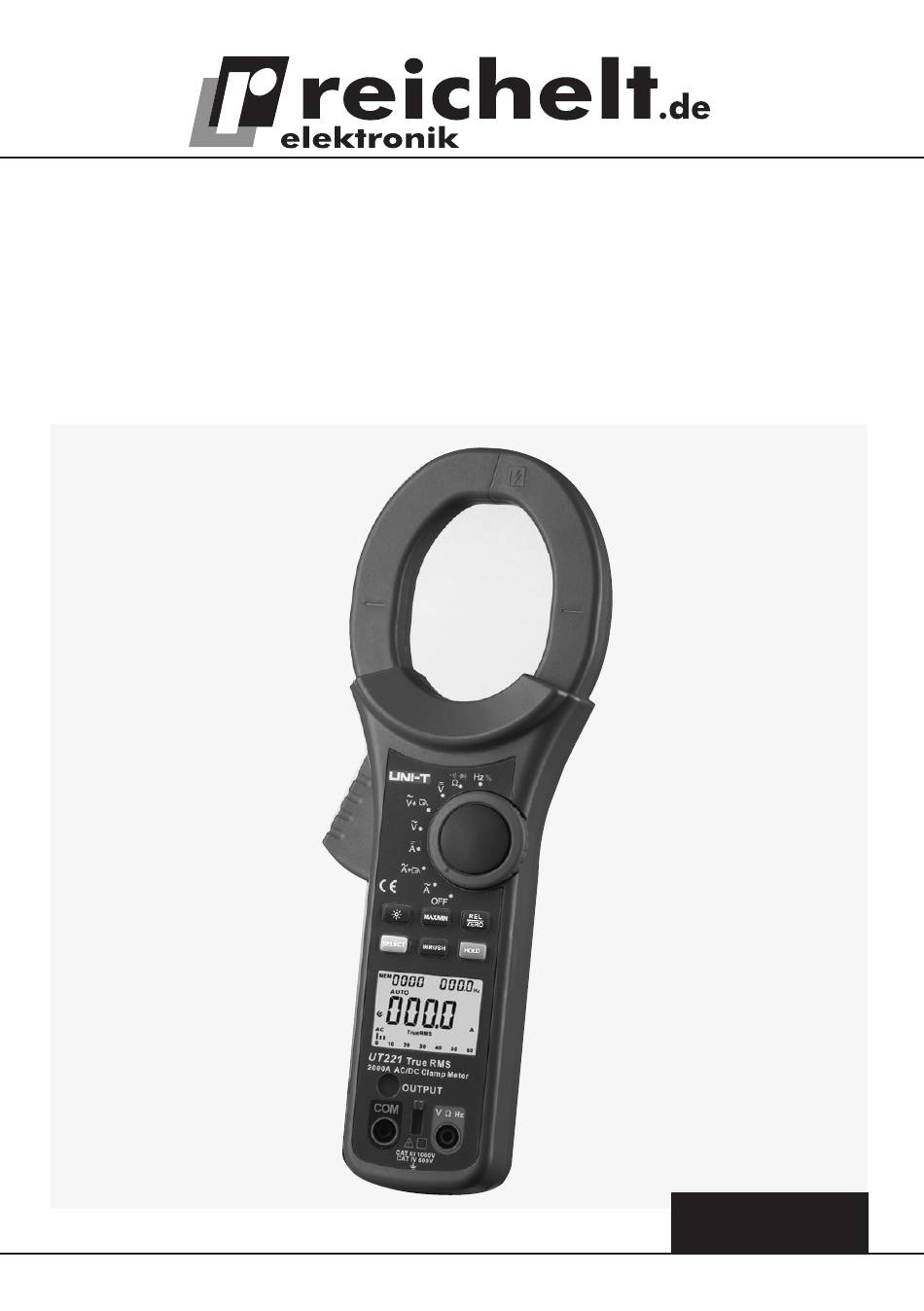

- Seite 1 True RMS Zangen-Multimeter UT 221 – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 6/2013 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das Zangenmultimeter UT 221 ist ein 3 -stelliges True RMS-Universalmessgerät für Span- nung, Strom, Frequenz/Tastverhältnis und Widerstand. Die Funktionen und Eigenschaften: · AC/DC-Spannungsmessung bis 750/1000 V AC/DC · AC/DC-Strommessung bis 2000 A per Stromzange · Stromzange für Leiter bis 60 mm ø... - Seite 4 · Die Nutzung durch Jugendliche, Auszubildende usw. ist durch eine im Umgang mit dem Gerät vertraute Person zu überwachen. · Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhütungsvorschriften zu beachten. · Setzen Sie nur die mitgelieferten Messleitungen oder solche ein, die mindestens den in dieser Bedienungsanleitung aufgeführten Bestimmungen zur Isolation und Überspannung nach EN 61010-1 entsprechen.
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente, Inbetriebnahme
4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme 1 - Handschutz 2 - Zangenöffner 3 - Funktionstasten 4 - Messspannungsausgang 5 - Messeingänge 6 - Umschalter für Messbuchsen 7 - Display 8 - Messfunktions-Wahlschalter (Drehschalter) 9 - Strommesszange Tasten- und Sonderfunktionen Taste Funktion, Beschreibung Hold Jeweils kurz drücken: Speicherung des letzten Messwertes im... - Seite 6 Sleep Mode, Signalgeber · Das Gerät schaltet sich 15 Minuten nach der letzten Bedienhandlung selbständig aus. · Zuvor erfolgt eine Minute vor dem Ausschalten ein Dreifach-Warnton, das Ausschalten wird von einem langen Ton begleitet. · Das Aktivieren erfolgt durch Drücken einer Taste oder Drehen des Messartschalters, das Gerät kehrt zur letzten Messart zurück.
-
Seite 7: Messungen
5. Messungen 5.1. Spannungsmessung Die Eingangsspannungen dürfen nicht den Wert 1000 V DC/750 AC überschrei- ten. Messen Sie niemals an unbekannten Messobjekten, deren Spannung grö- ßer als diese Werte sein könnte. Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan- ken Messspitzen berühren! Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 8: Strommessung
5.2 Strommessung bis 2000 A Vor jeder Messung Messleitungen aus dem Messgerät entfernen. Niemals in Stromkreisen messen, in denen Spannungen von mehr als 1000 V DC/750 V AC auftreten können. Dies gilt auch, wenn die zu messenden Leiter isoliert sind. Max. Messstrom 2000 A! Niemals während der Messung hinter den Handschutz greifen - Lebensgefahr! Zange nicht schlagartig schließen („zuschnappen”) lassen, dies kann den Messwertaufnehmer beschädigen. -
Seite 9: Widerstand, Diodentest, Durchgangsprüfung
5.3 Widerstand, Diodentest, Durchgangsprüfung Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen das Messergebnis und können das Messgerät zerstören. Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 10: Frequenz-/Tastverhältnismessung
Diodentest · Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM. · Stecken Sie den Stecker der roten Messleitung in die Buchse V · Wählen Sie mit dem Drehschalter die Funktion „Ω/ ” an und drücken Sie die Taste SELECT so oft zur An- wahl des Diodentests, bis dies im Display angezeigt wird: ·... -
Seite 11: Messausgang
5.5 Messausgang Legen Sie in dieser Messart niemals eine höhere Spannung als 5 V DC an die Messeingänge, achten Sie beim Anschluss an nachfolgende Geräte darauf. Höhere Spannungen zerstören das Messgerät. · Über den Messausgang können über die Stromzange erfasste Ströme durch weitere Messgeräte wie Oszilloskop oder PC er- fasst und visualisiert, aufgezeichnet und ausgewertet werden. -
Seite 12: Wartung, Lagerung Und Pflege
7. Wartung, Lagerung und Pflege · Trennen Sie das Gerät nach dem Einsatz von jedem Messobjekt und entfernen Sie die Messleitungen aus dem Gerät. · Kontrollieren Sie Gehäuse, Bedienelemente, Anschlüsse, Messleitungen auf Beschädigun- gen. · Lagern Sie das Gerät sauber, kühl und trocken. ·... - Seite 13 ACV: Eingangsimpedanz: 10 MΩ, max. Messspannung max. 750 VAC/Überlastschutz 1000 VAC, Frequenz: 40 - 400 Hz, (≤400 mV: 50-100 Hz) Bereich Auflösung Genauigkeit 40-400 Hz 6,6 V 1 mV ±(1,2%+5 Digit) 66 V 10 mV 660 V 100 mV 750 V ±(1,5%+5 Digit) Angaben gültig für sinusförmige Signale, True RMS für 10-100% des jeweiligen Bereiches ACA:...
-
Seite 14: Entsorgungshinweise
Widerstand: Überlastgeschützt bis 1000 VDC/AC Bereich Auflösung Genauigkeit 660 Ω 0,1 Ω ±(1,2%+2 Digit) 6,6 kΩ 1 Ω ±(1,2%+2 Digit) 66 kΩ 10 Ω 660 kΩ 100 Ω 6,6 MΩ 1 kΩ ±(1,2%+2 Digit) 66 MΩ 10 kΩ ±(1,5%+2 Digit) Frequenz/Tastverhältnis: Überlastschutz 1000 V Bereich...
