Morso 3112 Aufstellungs- Und Bedienungsanleitung
Verwandte Anleitungen für Morso 3112
Inhaltszusammenfassung für Morso 3112

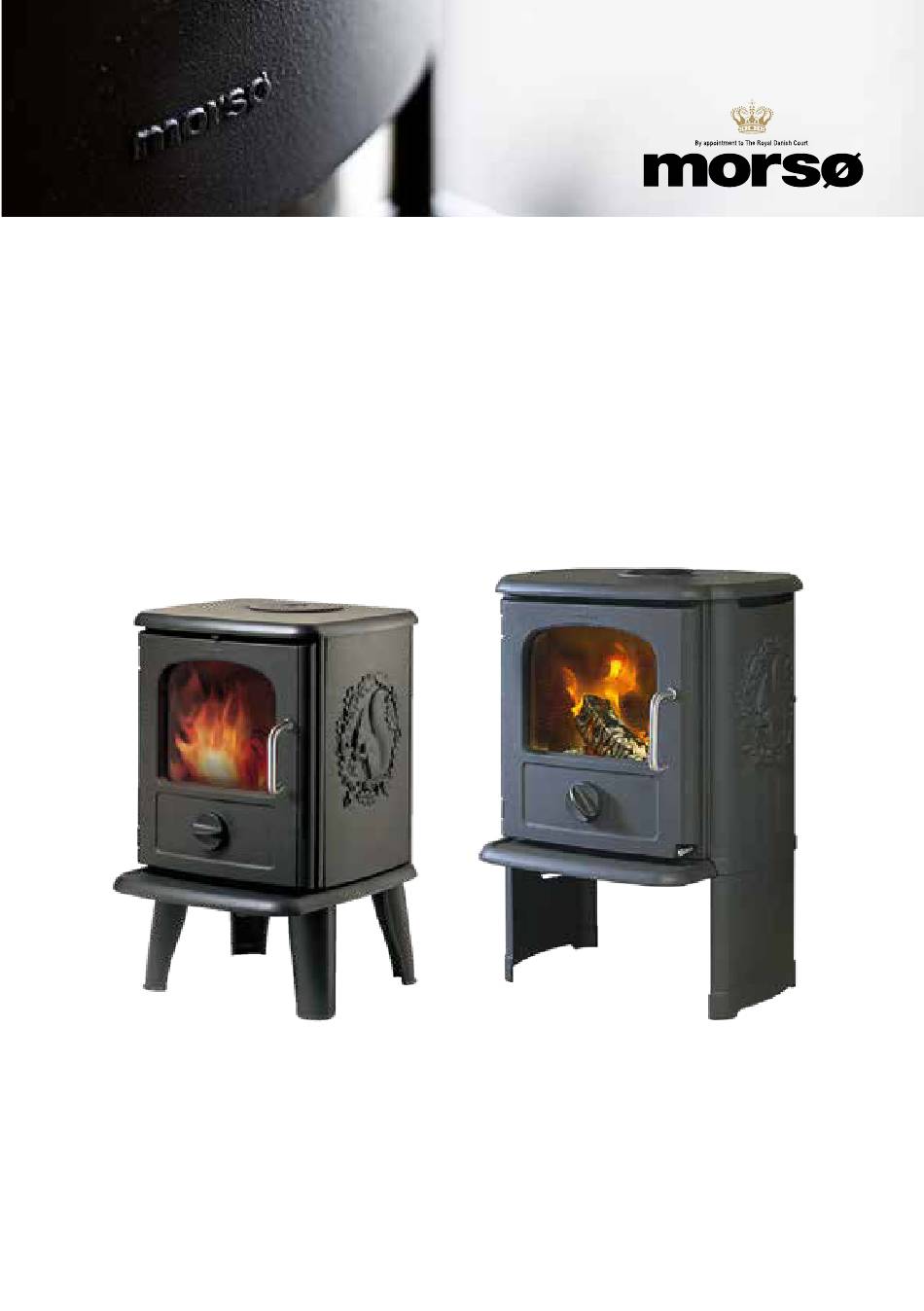

- Seite 1 Aufstellungs- und Bedienungsanleitung 3112, 3116 & 3142 DIN · EN 13240 · 15a B-VG MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: info@morsoe.com · Website: www.morsoe.com E-Mail: info@morsoe.com · Website: www.morsoe.com...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch zum Kauf Ihres neuen Morsø-Ofens! Morsø, der größte Anbieter auf dem dänischen Markt, stellt seit 1853 Kaminöfen von höchster Qualität her. Beachten Sie bitte die folgenden Anweisungen, damit Sie an Ihrem neuen Ofen viele Jahre lang Freude haben. Inhalt Aufstellen Ihres Morsø-Ofens Seite Nr. -
Seite 3: Aufstellen Ihres Morsø-Ofens
Wir empfehlen, diese Arbeit von 2 Personen ausführen zu lassen, da der Ofen für nur eine Person zu schwer ist. MORSØ 3112 und 3116 wiegt 100 Kg und MORSØ 3142 wiegt 120 Kg. Die Öfen sind für intermittierende Verwendung wohlgeeignet. -
Seite 4: Schornstein
Min. Abstand zu brennbarem Material - Morsø 3112 & Morsø 3116 Aufstellung Hinter dem Ofen (A) Zu Seiten des Ofens (B) 45° Ecke (C) Normal rechtwinklig 200 mm 600 mm isoliertes Rauchrohr Min. Abstand zu brennbarem Material - Morsø 3142... -
Seite 5: Ofenrohranschluss
Um einen Kaminofen an solch einen Schornstein zu montieren benötigen Sie die Zustimmung Ihres Bezirksschornsteinfegermeisters und es muss eine Schornsteinberechnung nach EN 13384 vorliegen. Morsø Jernstøberi A/S übernimmt keine Verantwortung für die Installation eines Kamino- fens an einem Schornstein an dem bereits eine Gas- oder Ölheizung installiert ist. Ein mo- derner effektiver Kaminofen stellt an Ihren Schornstein höhere Anforderungen. -
Seite 6: Anschluss An Einen Gemauerten Schornstein
ACHTUNG: Die Reinigungsklappe (3) soll während der Heizung immer korrekt plaziert sein, sonst wird die Temperatur bei der Topplatte zu hoch und kann dauerhaftende Beschädigun- gen verursachen. 1.7 Anschluss an einen gemauerten Schornstein Eine Mauerbuchse für das Rauchrohr wird in die Wand eingemauert und das Rauchrohr in diese eingeführt. -
Seite 7: Faktoren, Die Den Schornsteinzug Beeinflussen
1.9 Faktoren, die den Schornsteinzug beeinflussen Tritt beim Öffnen der Feuerungstür Rauch aus, beruht das auf schlechtem Schornsteinzug. Für diesen Ofentyp ist ein Schornsteinzug von mindestens 12 pa erforderlich, damit die Ver- brennung zufriedenstellend verläuft und kein Rauch austritt. Die Gefahr des Rauchaustritts besteht jedoch auch, wenn die Ofentür bei sehr starkem Heizen geöffnet wird. - Seite 8 Wertetripel zur Berechnung des Schornsteins nach EN 1384-2 ”Abgasanlagen - Wärme- und strömungstechnische Berechnungsverfah- ren - Teil 2: Abgasanlagen mit mehreren Feuerstätten” für den Kaminofen 3112, 3116 und3142 der Firma Morsø Jernstøberi A/S, Furvej 6, DK-7900 Nykøbing Mors Nennwärmeleistung 5,2 kW...
-
Seite 9: Feuerungstechnik/Einsatz Des Ofens
2.0 Feuerungstechnik/Einsatz des Ofens Ihr Ofen ist 3 Stellen mit Luftzufuhr versehen. Eine Luftzufuhr, wo die Luft durch den Rüttelrost passiert. Diese Luftzufuhr wird mit der Drehro- sette unten in der Tür bedient. Wird diese Luftzufuhr benutzt, muss der Rüttelrost ein bisschen geöffnet werden. -
Seite 10: Anheizen Und Feuerungsintervalle
2.1 Anheizen und Feuerungsintervalle Während des Anheizens wird eine große Menge Luft benötigt. Wenn der Ofen ganz kalt ist, ist es vorteilhaft, die Tür in den ersten Minuten angelehnt zu lassen und die primäre Luftzufuhr auf max. Öffnung (Griff unter der Ascheschublade) zu stellen. Bei Feuerung mit Holz muss der Schüttelrost geschlossen sein, d.h. - Seite 11 5. Stellt man fest, dass der Schornstein so warm ist, dass ein Zug vorhanden ist (nach 5-10 Min.), schließt man die Feuertür ganz. Sind alle entsprechenden Voraussetzungen erfüllt, hat sich nach weiteren ca. 15-20 Min. eine schöne Glutschicht in der Brennkammer gebildet. 6.
- Seite 12 Normalerweise sollten Sie die Ofentür auf den ersten 2-3 Zentimetern langsam öffnen und dann abwarten, bis der Druck ausgeglichen ist, bevor Sie die Tür ganz öffnen. Auf diese Wei- se vermeiden Sie Rauchbelästigung, insbesondere in Verbindung mit schlechtem Schorn- steinzug. Die Ofentür sollten Sie bei starkem Heizen nie öffnen.
-
Seite 13: Regelmäßige Ofenpflege
3.0 Regelmäßige Ofenpflege 3.1 Wartung von außen Die gusseiserne Oberfläche des Ofens ist mit einer hitzebeständigen Senothermfarbe ge- strichen. Schützen Sie den Anstrich, indem Sie ihn nur mit einer weichen Staubsaugerdüse oder einem trockenen, fusselfreien Tuch reinigen. Der Anstrich kann mit der Zeit bei zu kräftigem Heizen einen gräulichen Schimmer bekom- men. -
Seite 14: Reinigung Des Ofens
Ursachen für zu schnellen Verschleiß der inneren Teile: - Zu kräftiges Heizen. - Verwendung von zu viel trockenem Holz (Möbelabfallholz). - Zu viel Ruß oben auf den Rauchleitplatten (siehe Abschnitt Reinigung). - Zu viel Asche in der Ascheschublade (siehe Abschnitt Asche). Raumheizvermögen Das Raumheizvermögen ist entsprechend EN 13240 für Räume, deren Wärmedämmung nicht den Anforderungen der Wärmeschutzverordnung entspricht, für eine Nennwärmeleistung von... - Seite 15 Wir empfehlen ausdrücklich, die Scharniere und Schließmechanismen einmal jährlich oder je nach Bedarf zu schmieren, um eine gute Funktionsfähigkeit und lange Lebensdauer zu sichern und Abnutzung und Verschleiß zu verringern. Wir empfehlen als Schmiermittel Kupferfett oder ein anderes ebenso hitzebeständiges Fett.
-
Seite 16: Wartungsteile Für 3100
Wartungsteile für 3100 Beschreibung Artikelnr. Schüttelrost 44310900 Reinigungsklappe 34313600 Glas 79310000 Vermiculite set 79311500... -
Seite 17: Garantie Produkt Registrierung
Garantie Produkt Registrierung MORSØ 10-JAHRES-GARANTIESCHEIN In jedem Morsø-Ofen stecken mehr als 160 Jahre Entwicklungs- und Produktionserfahrung. Die Qua- litätskontrolle steht seit jeher im Mittelpunkt unseres Herstellungsprozesses und wir haben in allen wichtigen Produktionsphasen wirksame Maßnahmen zur Qualitätssicherung umgesetzt. Darum bietet Morsø... -
Seite 20: Gute Glutschicht
WICHTIG! Umweltfreundlich und sicher heizen! • Nur trockenes Holz verwenden Verwenden Sie nur trockenes (max. 20% Feuchtigkeitsgehalt) und unbehandeltes Holz. Die Scheite müssen gespalten und 8 - 12 cm dick sein. • Anzünden Mit trockenem Reisig anzünden (verwen- den Sie 1 - 2 kg). Lassen Sie während der Anzündphase die Tür angelehnt und hal- ten Sie sich in der Nähe des Ofens auf.
