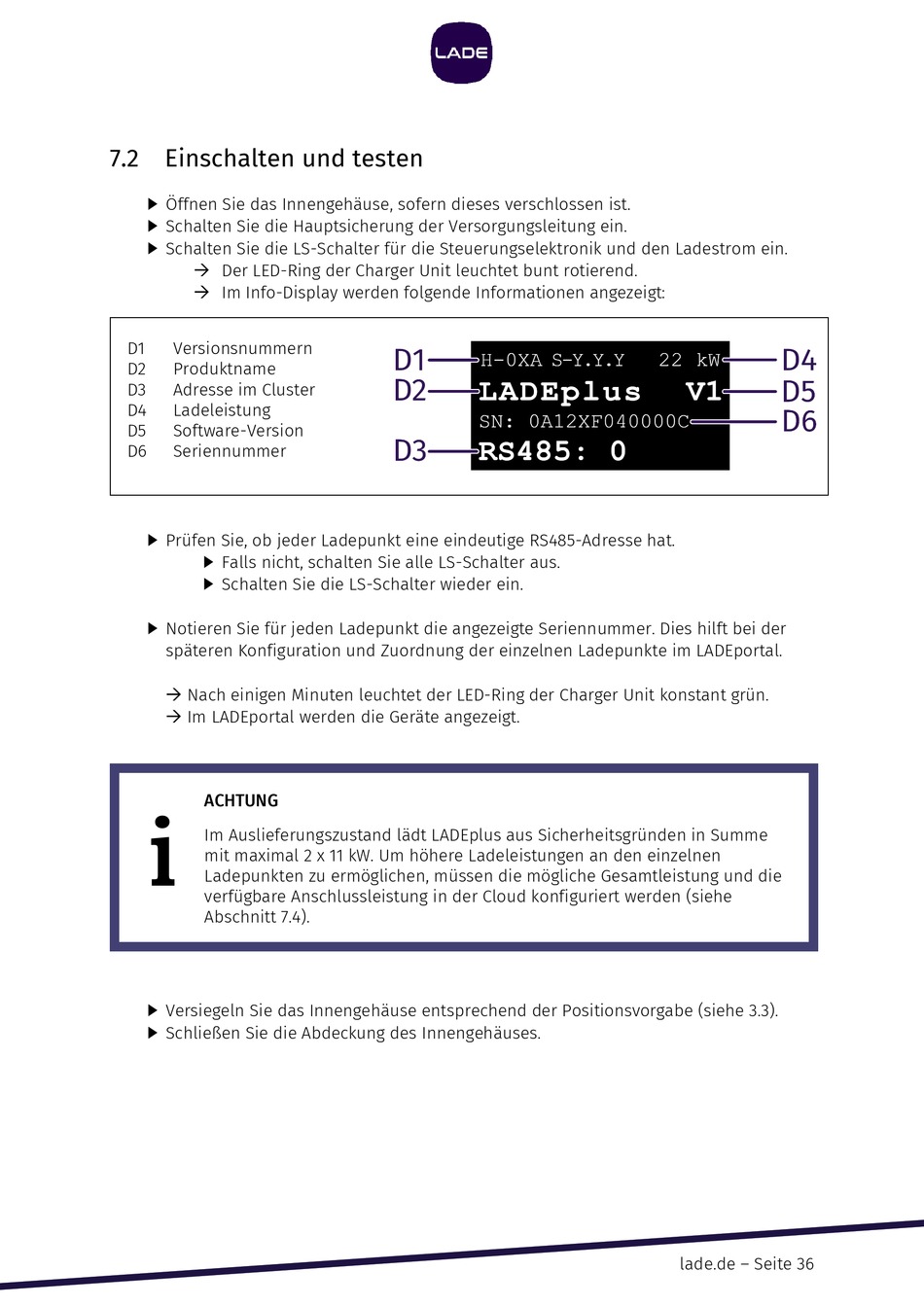

7.2 Einschalten und testen

Öffnen Sie das Innengehäuse, sofern dieses verschlossen ist.

Schalten Sie die Hauptsicherung der Versorgungsleitung ein.

Schalten Sie die LS-Schalter für die Steuerungselektronik und den Ladestrom ein.

→ Der LED-Ring der Charger Unit leuchtet bunt rotierend.
→ Im Info-Display werden folgende Informationen angezeigt:
D1 Versionsnummern
D2 Produktname
D3 Adresse im Cluster
D4 Ladeleistung
D5 Software-Version
D6 Seriennummer
Prüfen Sie, ob jeder Ladepunkt eine eindeutige RS485-Adresse hat.

Falls nicht, schalten Sie alle LS-Schalter aus.

Schalten Sie die LS-Schalter wieder ein.

Notieren Sie für jeden Ladepunkt die angezeigte Seriennummer. Dies hilft bei der

späteren Konfiguration und Zuordnung der einzelnen Ladepunkte im LADEportal.
→ Nach einigen Minuten leuchtet der LED-Ring der Charger Unit konstant grün.
→ Im LADEportal werden die Geräte angezeigt.
i ACHTUNG
Im Auslieferungszustand lädt LADEplus aus Sicherheitsgründen in Summe
mit maximal 2 x 11 kW. Um höhere Ladeleistungen an den einzelnen
Ladepunkten zu ermöglichen, müssen die mögliche Gesamtleistung und die
verfügbare Anschlussleistung in der Cloud konfiguriert werden (siehe
Abschnitt 7.4).
Versiegeln Sie das Innengehäuse entsprechend der Positionsvorgabe (siehe 3.3).

Schließen Sie die Abdeckung des Innengehäuses.

lade.de – Seite 36
