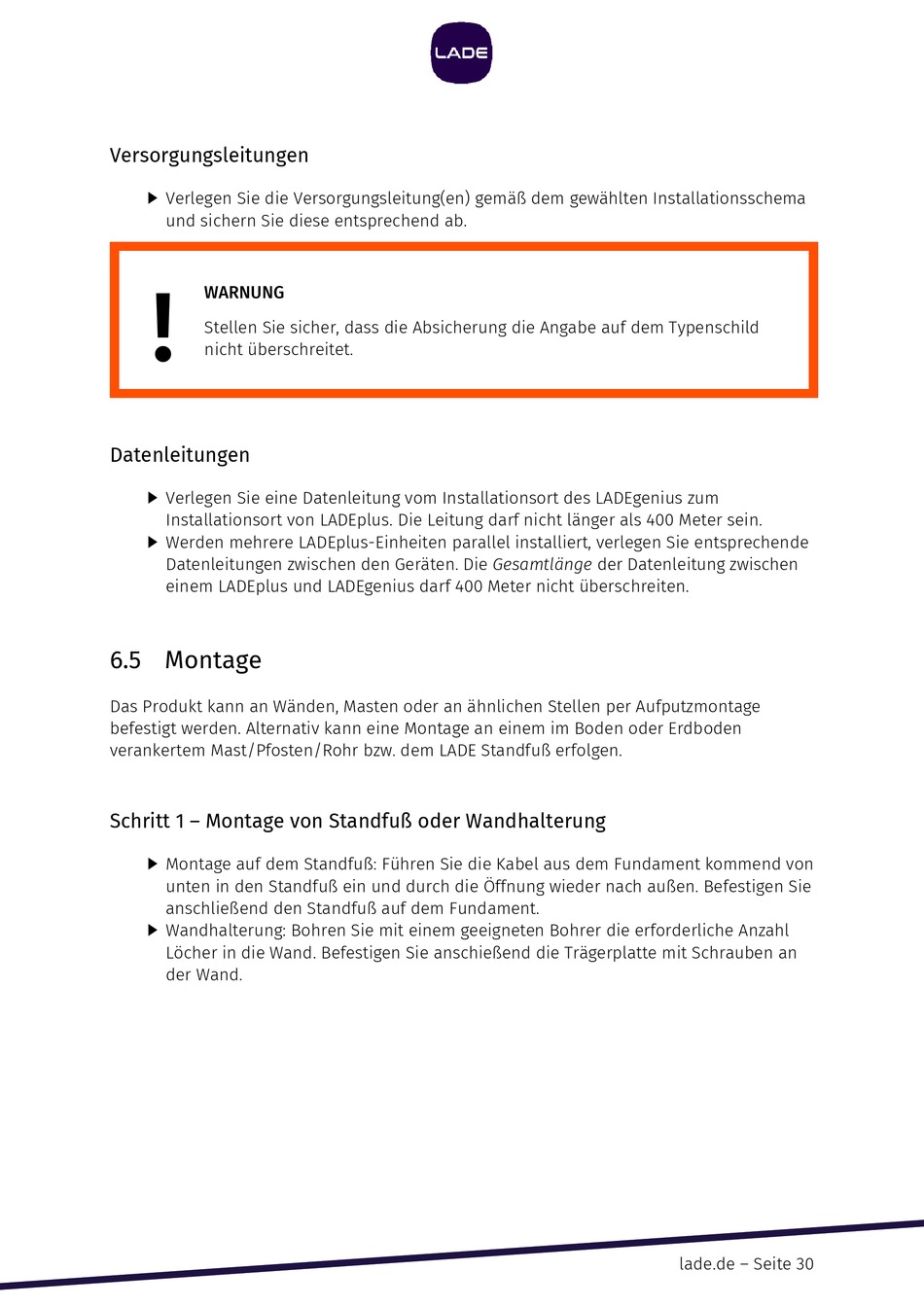

Montage - Lade Ladeplus Betriebsanleitung

Versorgungsleitungen
Verlegen Sie die Versorgungsleitung(en) gemäß dem gewählten Installationsschema

und sichern Sie diese entsprechend ab.
!
WARNUNG
Stellen Sie sicher, dass die Absicherung die Angabe auf dem Typenschild
nicht überschreitet.
Datenleitungen
Verlegen Sie eine Datenleitung vom Installationsort des LADEgenius zum

Installationsort von LADEplus. Die Leitung darf nicht länger als 400 Meter sein.
Werden mehrere LADEplus-Einheiten parallel installiert, verlegen Sie entsprechende

Datenleitungen zwischen den Geräten. Die Gesamtlänge der Datenleitung zwischen
einem LADEplus und LADEgenius darf 400 Meter nicht überschreiten.

6.5 Montage

Das Produkt kann an Wänden, Masten oder an ähnlichen Stellen per Aufputzmontage
befestigt werden. Alternativ kann eine Montage an einem im Boden oder Erdboden
verankertem Mast/Pfosten/Rohr bzw. dem LADE Standfuß erfolgen.
Schritt 1 – Montage von Standfuß oder Wandhalterung
Montage auf dem Standfuß: Führen Sie die Kabel aus dem Fundament kommend von

unten in den Standfuß ein und durch die Öffnung wieder nach außen. Befestigen Sie
anschließend den Standfuß auf dem Fundament.
Wandhalterung: Bohren Sie mit einem geeigneten Bohrer die erforderliche Anzahl

Löcher in die Wand. Befestigen Sie anschießend die Trägerplatte mit Schrauben an
der Wand.
