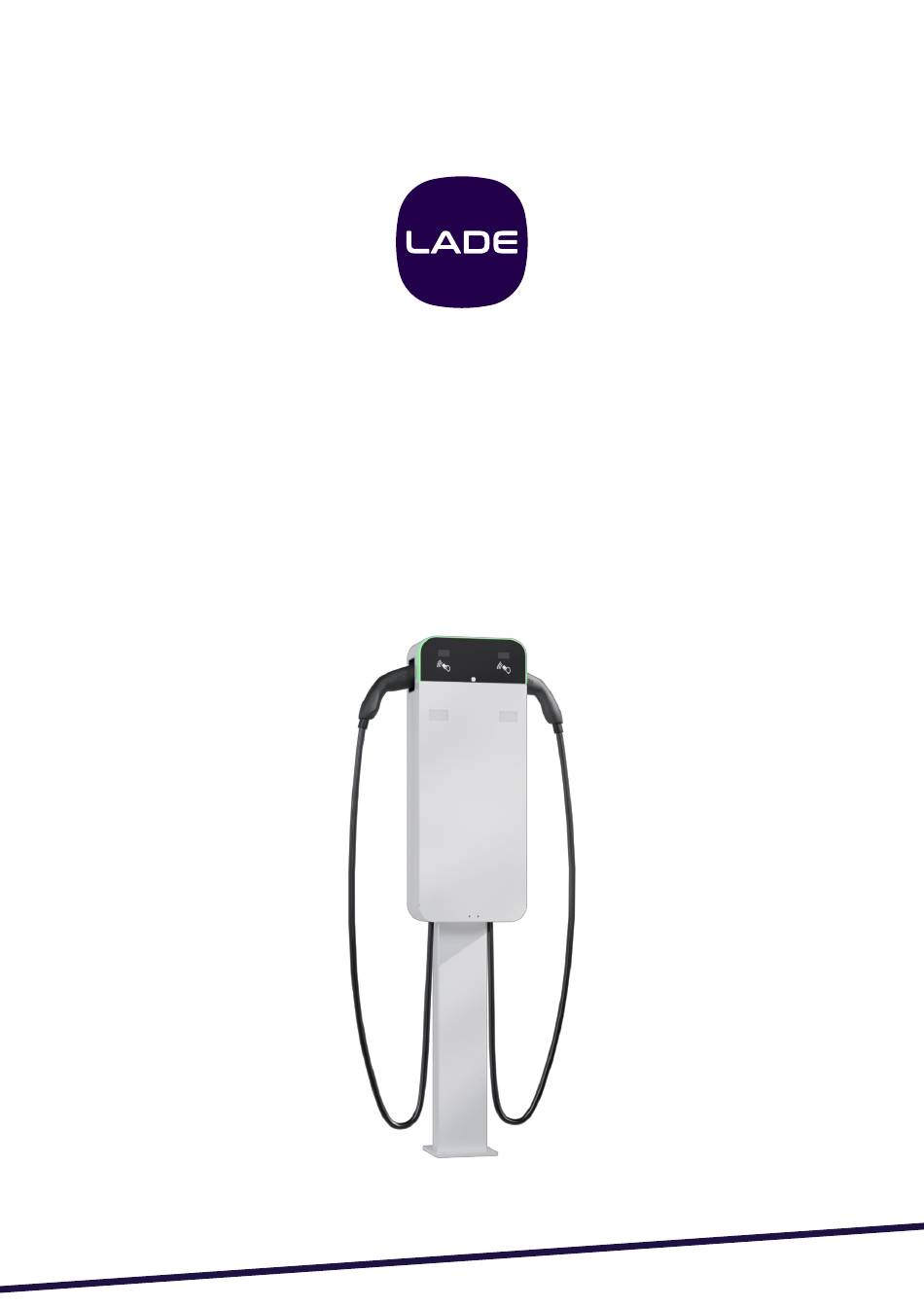

- Seite 1 LADEplus Standfuß-Montage Fundament Stand: 03.05.2024 lade.de...
-
Seite 2: Benötigtes Material
Benötigtes Material Für die im Folgenden beschriebene Montage benötigen Sie folgende Artikel von uns: Standfuß LADEplus (Art-Nr. 1366/1431/1471) Greenpipe 1Base-Fundament (Art-Nr. 1332) Zubehör-Set Installation Standfuß LADEplus (Art.-Nr. 1679) Montage des Standfußes auf dem Fundamentdeckel Mitgeliefertes Material für diesen Schritt 1x Stahlring 4x Edelstahl-Schlossschraube M8 4x Unterlegscheibe Ø... - Seite 3 Durch diese Art der Befestigung kann die Ausrichtung des Standfußes auch nach der ersten Montage noch verändert werden. Lösen Sie hierfür die Muttern ein wenig, drehen Sie den Standfuß in die gewünschte Position und ziehen Sie die Muttern wieder fest. lade.de – Seite 3...
-
Seite 4: Montage Des Standfußes Auf Dem Fundament
1. Führen Sie alle Kabel aus dem Fundament durch die Öffnung in den Standfuß ein. 2. Stellen Sie den auf dem Deckel montierten Standfuß auf das Fundament 3. Schrauben Sie die mitgelieferten selbstschneidenden Schrauben von oben durch die dafür vorgesehenen Löcher. lade.de – Seite 4... -
Seite 5: Vorbereitung Des Standfußes Zur Montage Der Ladeplus
Vorbereitung des Standfußes zur Montage der LADEplus Mitgeliefertes Material für diesen Schritt 7x Edelstahl-Schraube mit Flansch M5x20 2x Mutter mit Flansch; Sechskant; M5 1x Hutschiene 10cm 1x 5-polige Hauptleitungs-Abzweigklemme Vorbereitung des Standfußes 1. Entfernen Sie die untere Abdeckung auf der Vorderseite des Standfußes. - Seite 6 Gewindebolzen im Innern des Standfußes und stecken Sie die Abzweig- klemme darauf. Optionaler Klemmbock zur Erdung: Möchten Sie eine eigene Erdung mit dem Standfuß verbinden, befestigen Sie den Klemmbock wie in den Bildern oben gezeigt mit einer M8-Mutter an einem der beiden unteren Gewindebolzen. lade.de – Seite 6...
- Seite 7 4. Legen Sie die Zuleitung auf den Klemmstein auf. Von dort können Sie eine flexible Zuleitung durch die obere Öffnung des Standfußes nach außen ziehen. Diese wird später beim Befestigen der LADEplus in das Gehäuse eingeführt. 5. Schließen Sie bei Bedarf eine eigene Erdung an der Erdungsklemme an.
- Seite 8 7. Befestigen Sie den Kabelhalter mit zwei weiteren Edelstahl-Schrauben mit Flansch M5x20 an den vorgesehenen Punkten rechts und links. Richten Sie sich für die weitere Montage der LADEplus nach der Anleitung in unserem Help- Center: https://help.lade.de/de-form/articles/8523887-ladeplus- installationsanleitung#h_fbed422195 LADE GmbH Wilhelm-Maybach-Straße 11...
