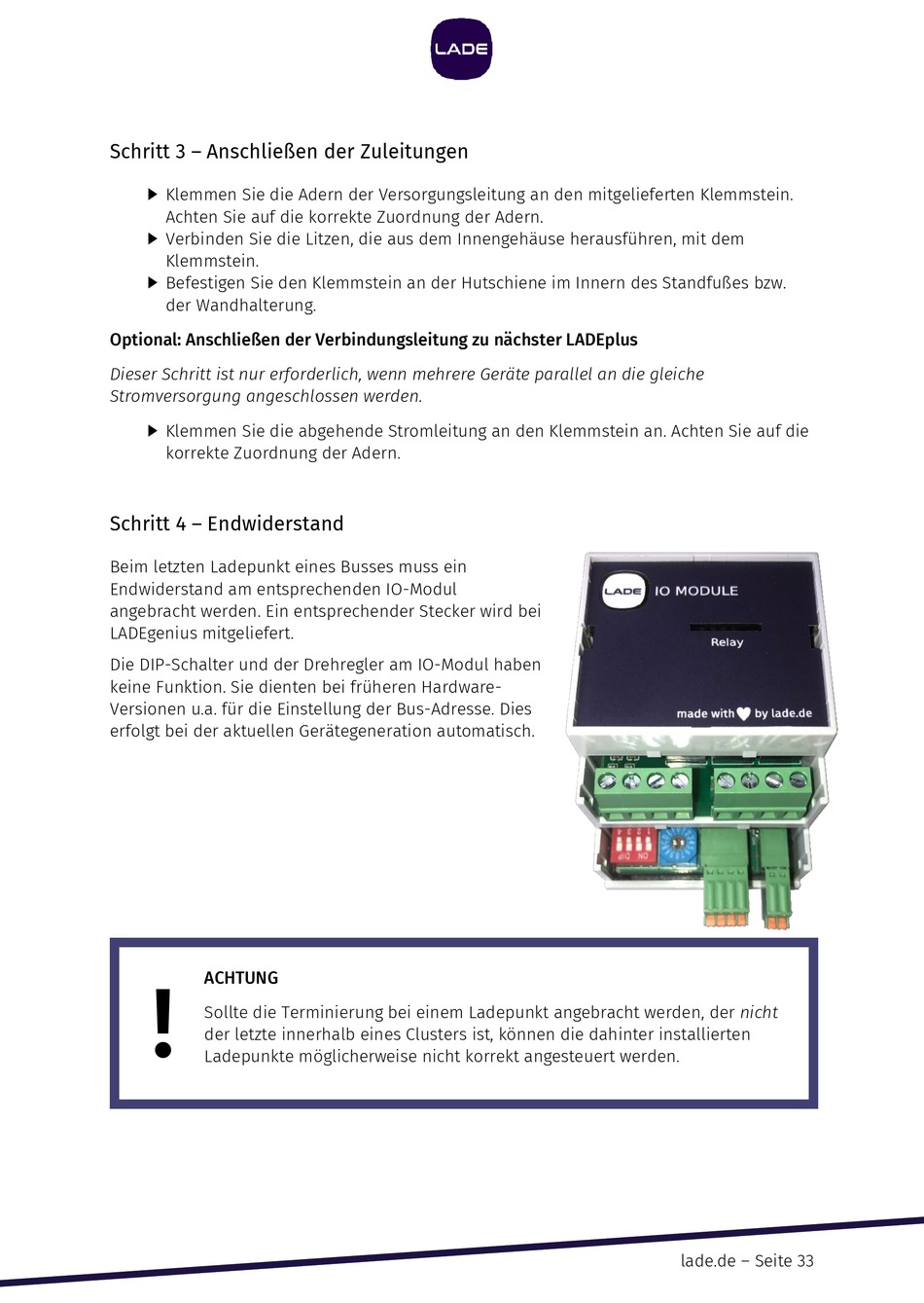

LADE LADEplus Betriebsanleitung Seite 33

Schritt 3 – Anschließen der Zuleitungen
Klemmen Sie die Adern der Versorgungsleitung an den mitgelieferten Klemmstein.

Achten Sie auf die korrekte Zuordnung der Adern.
Verbinden Sie die Litzen, die aus dem Innengehäuse herausführen, mit dem

Klemmstein.
Befestigen Sie den Klemmstein an der Hutschiene im Innern des Standfußes bzw.

der Wandhalterung.
Optional: Anschließen der Verbindungsleitung zu nächster LADEplus
Dieser Schritt ist nur erforderlich, wenn mehrere Geräte parallel an die gleiche
Stromversorgung angeschlossen werden.
Klemmen Sie die abgehende Stromleitung an den Klemmstein an. Achten Sie auf die

korrekte Zuordnung der Adern.
Schritt 4 – Endwiderstand
Beim letzten Ladepunkt eines Busses muss ein
Endwiderstand am entsprechenden IO-Modul
angebracht werden. Ein entsprechender Stecker wird bei
LADEgenius mitgeliefert.
Die DIP-Schalter und der Drehregler am IO-Modul haben
keine Funktion. Sie dienten bei früheren Hardware-
Versionen u.a. für die Einstellung der Bus-Adresse. Dies
erfolgt bei der aktuellen Gerätegeneration automatisch.
!
ACHTUNG
Sollte die Terminierung bei einem Ladepunkt angebracht werden, der nicht
der letzte innerhalb eines Clusters ist, können die dahinter installierten
Ladepunkte möglicherweise nicht korrekt angesteuert werden.
