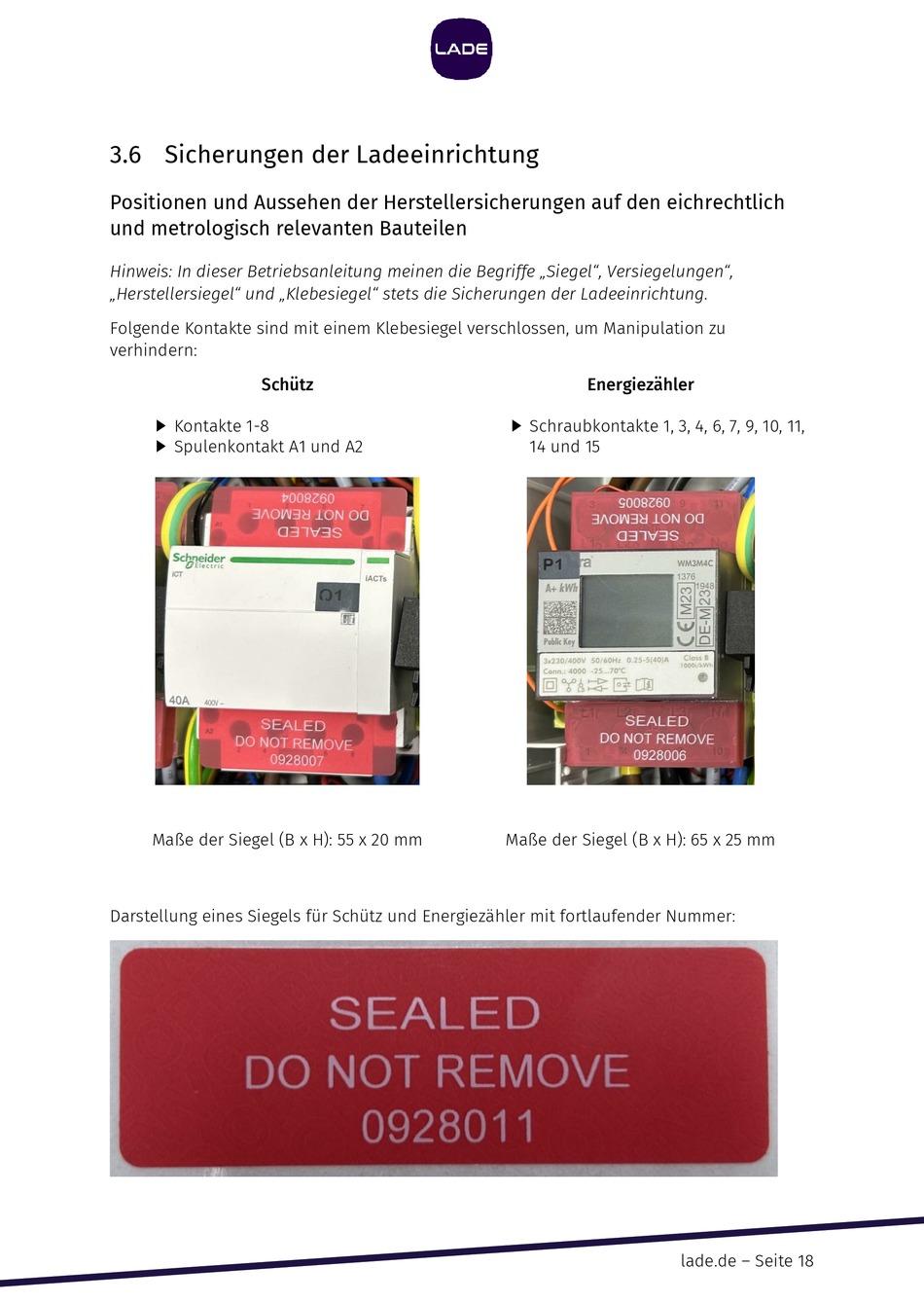

3.6 Sicherungen der Ladeeinrichtung

Positionen und Aussehen der Herstellersicherungen auf den eichrechtlich
und metrologisch relevanten Bauteilen
Hinweis: In dieser Betriebsanleitung meinen die Begriffe „Siegel", Versiegelungen",
„Herstellersiegel" und „Klebesiegel" stets die Sicherungen der Ladeeinrichtung.
Folgende Kontakte sind mit einem Klebesiegel verschlossen, um Manipulation zu
verhindern:
Schütz
Kontakte 1-8

Spulenkontakt A1 und A2

Maße der Siegel (B x H): 55 x 20 mm
Darstellung eines Siegels für Schütz und Energiezähler mit fortlaufender Nummer:
Energiezähler
Schraubkontakte 1, 3, 4, 6, 7, 9, 10, 11,

14 und 15
Maße der Siegel (B x H): 65 x 25 mm
lade.de – Seite 18
