Montage als Ladesäule
Jede Produktvariante kann als Ladesäule an einem im Boden oder Erdboden verankerten
Bodenständer (Mast/Pfosten/Rohr) montiert werden. LADE bietet als Zubehör einen
Standfuß an. Bei Montage mit diesem Standfuß verändern sich Höhe und Tiefe
entsprechend der folgenden Abbildung.
Weitere Hinweise zur Montage finden Sie im entsprechenden Kapitel dieser
Betriebsanleitung.

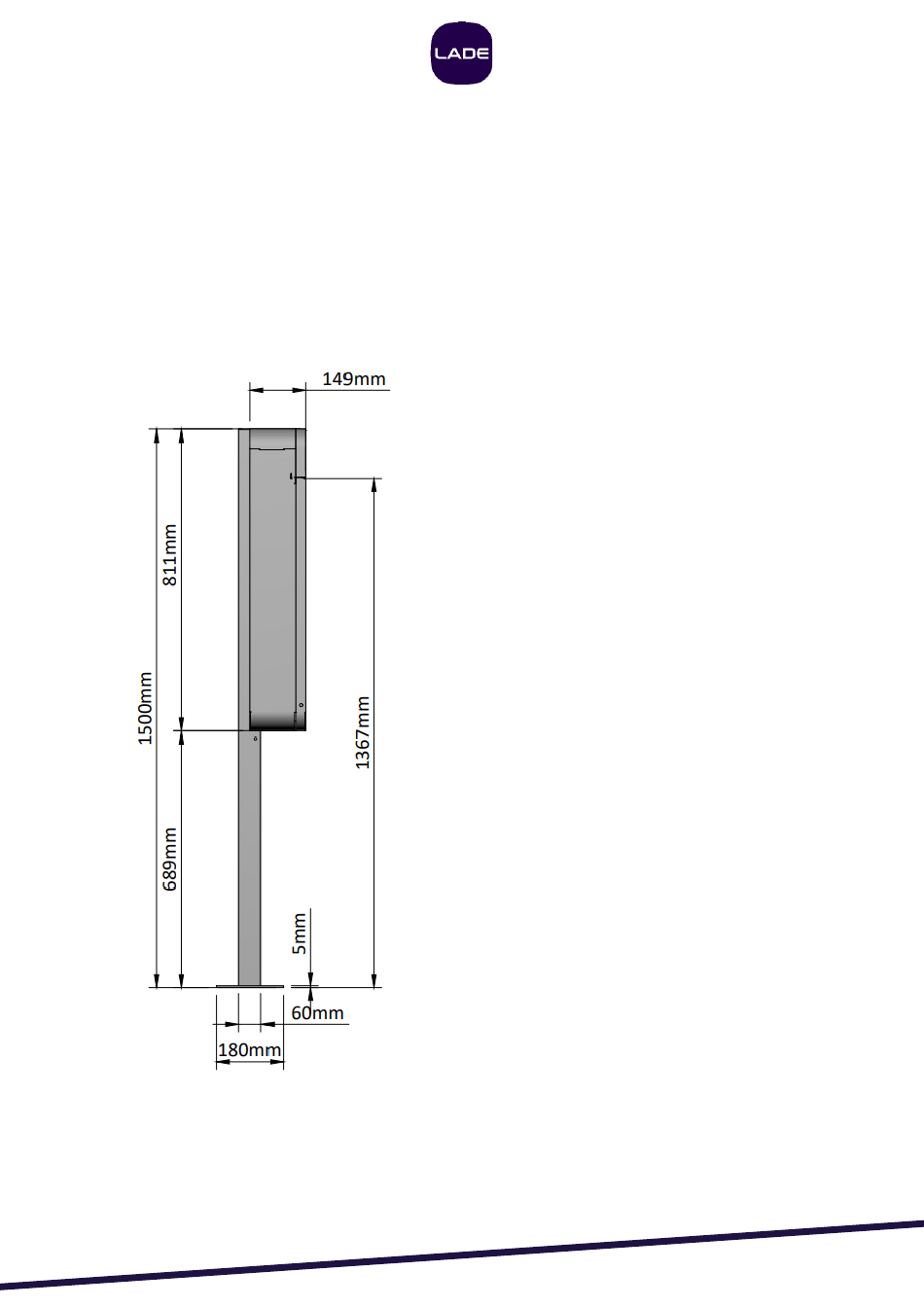

Abbildung seitlich mit Abmessungen bei Montage
der Ladeeinrichtung mit LADE Standfuß
