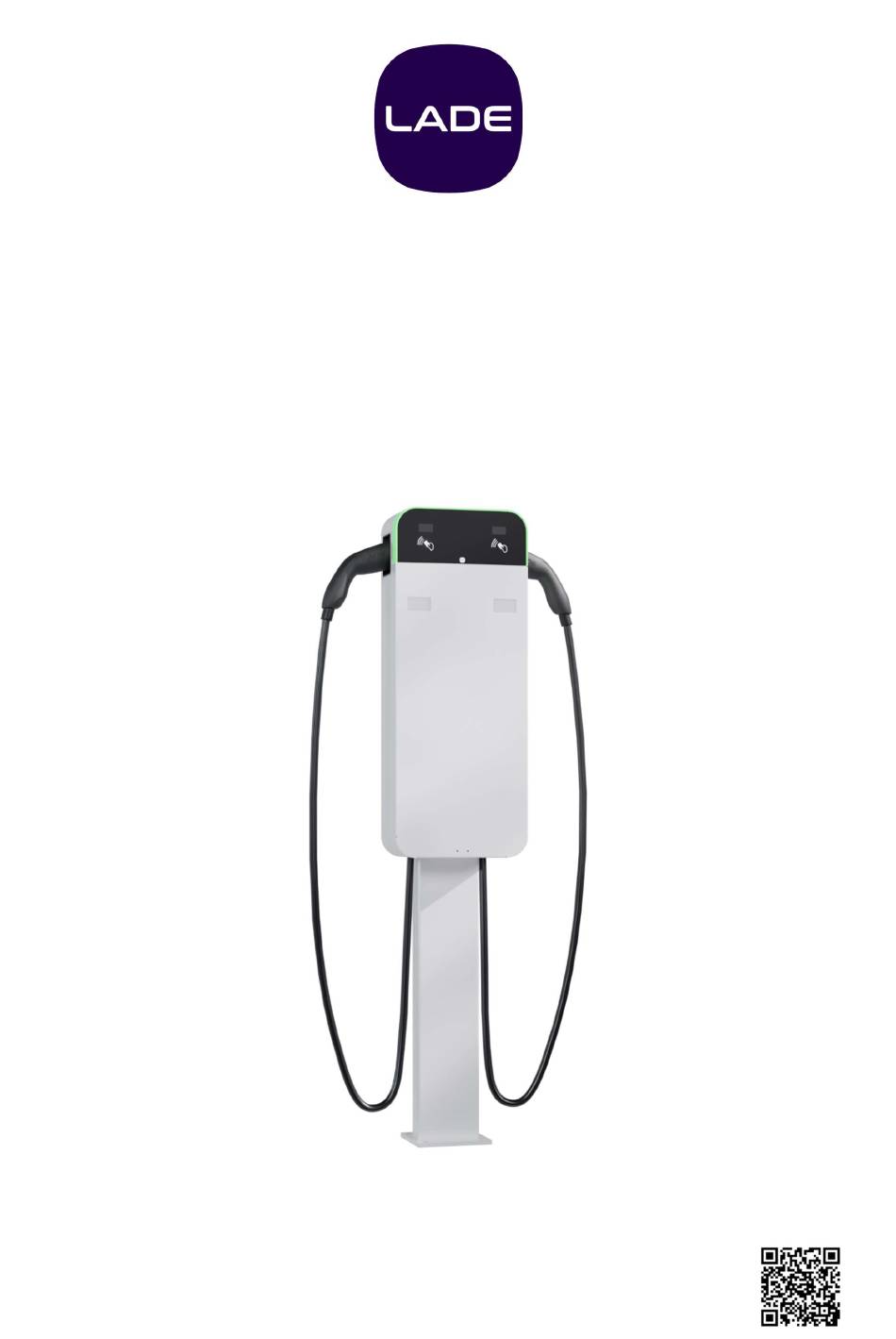

- Seite 1 LADEplus Installationsanleitung Vollständige Betriebsanleitung > lade.de/ladeplus-betriebsanleitung...
- Seite 2 Die Installation darf nur von einer Elektrofachkraft durchgeführt werden. LADEplus kann bis zu 400 Meter von LADEgenius entfernt installiert werden. Bis zu acht LADEplus können an den gleichen Daten-Bus angeschlossen werden. In diesem Fall kann die am weitesten entfernte LADEplus-Einheit bis zu 400 Meter von LADEgenius entfernt sein.
-
Seite 3: Übersicht Verkabelung
LADEplus Installationsanleitung Übersicht Verkabelung Datenleitung Versorgungsleitung LADEgenius verfügt über sechs RS485-Busse. Jeder Bus kann bis zu 16 Ladepunkte steuern (entspricht 8 x LADEplus) lade.de... - Seite 4 Die Klappwandler müssen so ange- bracht werden, dass der Pfeil in Fließrichtung des Stroms zum Gebäude zeigt. Jeder Datenbus kann bis zu 16 Ladepunkte (= 8 x LADEplus) in Reihe verbinden. Gepolte Verbindung – beachten Sie die Zuordnung A/B. lade.de...
- Seite 5 LADEplus Installationsanleitung Voraussetzungen für die Installation von LADEplus Fundament und Stele bzw. Wandhalterung sind installiert. Versorgungs- und Datenleitung(en) sind verlegt LADEgenius ist installiert. Beispiel: Stele mit 5 x 16²mm Zuleitung und Datenleitung ACHTUNG Vor dem Verschließen des Metallgehäuses am Ende der Installation muss die Funktionsfähigkeit der elektronischen Verriegelung...
- Seite 6 Vier Schrauben in die entsprechenden Öffnungen der Stele oder Wandhalterung setzen und leicht eindrehen, ohne sie vollständig festzuziehen. Das LADEplus Metallgehäuse einhängen und dabei die Leitungen durch die entsprechende Öffnung auf der Rückseite führen. Die vier Schrauben festziehen.
-
Seite 7: Display-Modul Einsetzen
LADEplus Installationsanleitung Display-Modul einsetzen Die beiden 10-poligen Stecker im oberen Bereich von LADEplus auf der Rückseite des Display-Moduls an den Platinen befestigen. Display-Modul einsetzen und an der unteren Seite mit zwei Schrauben befestigen. lade.de... -
Seite 8: Leitungen Anschließen
LADEplus Installationsanleitung Leitungen anschließen Zuleitung und Datenleitung durch die entsprechenden Muffen und Kabeldurchführungen führen. L1, L2 und L3 am LS-Schalter auflegen. Nullleiter und PE-Leiter (Erde) festklemmen. Datenleitung am Feinschutz an den Eingängen LINE (1a und 2a) festklemmen. -
Seite 9: Hardware-Einstellungen Und Rs485-Adressen
An = AN Aus = AUS Achtung: Die Schalter 1 bis 4 sind von rechts nach links angeordnet. Zähler enthalten: In LADEplus ist standardmäßig ein MID-Zähler verbaut und am IO- Modul angeschlossen. Zusätzlicher Schütz: In einigen Ländern sind Installateure verpflichtet, einen zusätzlichen Schütz zu installieren. - Seite 10 LADEplus Installationsanleitung LADEplus durchschleifen (optional) Diese Informationen gelten nur, wenn mehr als ein LADEplus-Gerät seriell an dieselbe Versorgungs- bzw. Datenleitung angeschlossen werden. Abgehende Datenleitung am rechten IO-Modul an der gekennzeichneten Klemme festklemmen (Zuordnung A/B beachten). Abgehende Versorgungsleitung am rechten LS-Schalter phasengenau sowie an den Klemmen für Nullleiter und PE festklemmen.
- Seite 11 LADEplus Installationsanleitung Verteilerkasten schließen und Verriegelung testen Stellen Sie sicher, dass LADEgenius korrekt installiert und eingeschaltet ist. Schalten Sie sämtliche LS-Schalter an LADEplus ein. Verschließen Sie den Verteilerkasten. Befestigen Sie die Bodenplatte des Metallgehäuses. Achtung: Der Deckel des Metallgehäuses lässt sich grundsätzlich nur über das LADEportal öffnen.
- Seite 12 LADEplus Installationsanleitung LADE GmbH Wilhelm-Maybach-Str. 11 55129 Mainz Deutschland post@lade.de +49 6131 92 66 330 lade.de lade.de...
