*16
*14
27
*13
28
15
*12
1
2
1

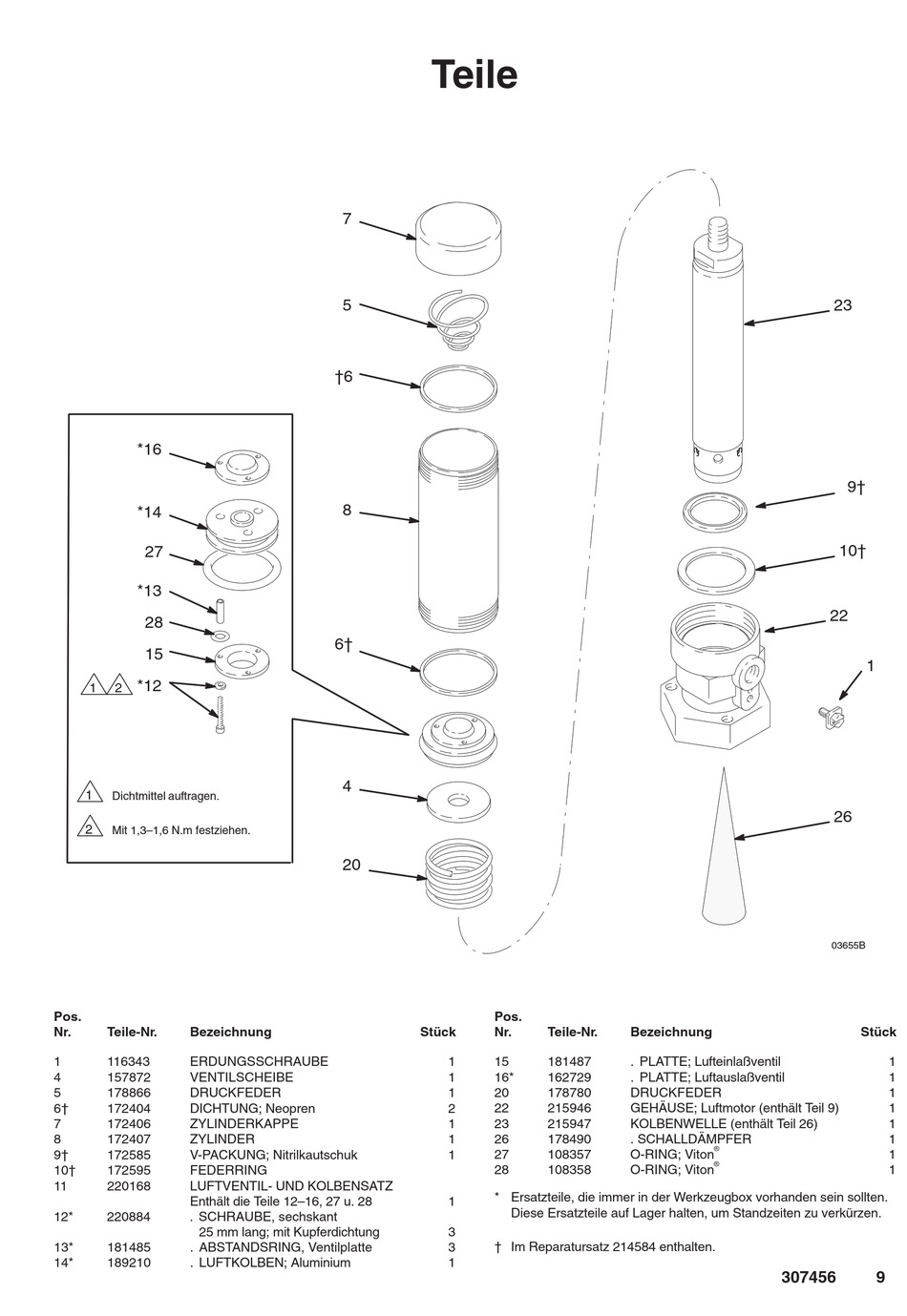

Dichtmittel auftragen.
2
Mit 1,3–1,6 N.m festziehen.
Pos.
Nr.
Teile-Nr.
Bezeichnung
1
116343
ERDUNGSSCHRAUBE
4
157872
VENTILSCHEIBE
5
178866
DRUCKFEDER
6†
172404
DICHTUNG; Neopren
7
172406
ZYLINDERKAPPE
8
172407
ZYLINDER
9†
172585
V-PACKUNG; Nitrilkautschuk
10†
172595
FEDERRING
11
220168
LUFTVENTIL- UND KOLBENSATZ
Enthält die Teile 12–16, 27 u. 28
12*
220884
. SCHRAUBE, sechskant
25 mm lang; mit Kupferdichtung
13*
181485
. ABSTANDSRING, Ventilplatte
14*
189210
. LUFTKOLBEN; Aluminium
Teile
7
5
†6
8
6†
4
20
Pos.
Stück
Nr.
1
15
16*
1
20
1
2
22
1
23
1
26
1
27
28
* Ersatzteile, die immer in der Werkzeugbox vorhanden sein sollten.
1
3
3
† Im Reparatursatz 214584 enthalten.
1
Teile-Nr.
Bezeichnung
181487
. PLATTE; Lufteinlaßventil
162729
. PLATTE; Luftauslaßventil
178780
DRUCKFEDER
215946
GEHÄUSE; Luftmotor (enthält Teil 9)
215947
KOLBENWELLE (enthält Teil 26)
178490
. SCHALLDÄMPFER
108357
O-RING; Viton
108358
O-RING; Viton
Diese Ersatzteile auf Lager halten, um Standzeiten zu verkürzen.
23
9†
10†
22
1
26
03655B
Stück
r
r
307456
9
1
1
1
1
1
1
1
1
