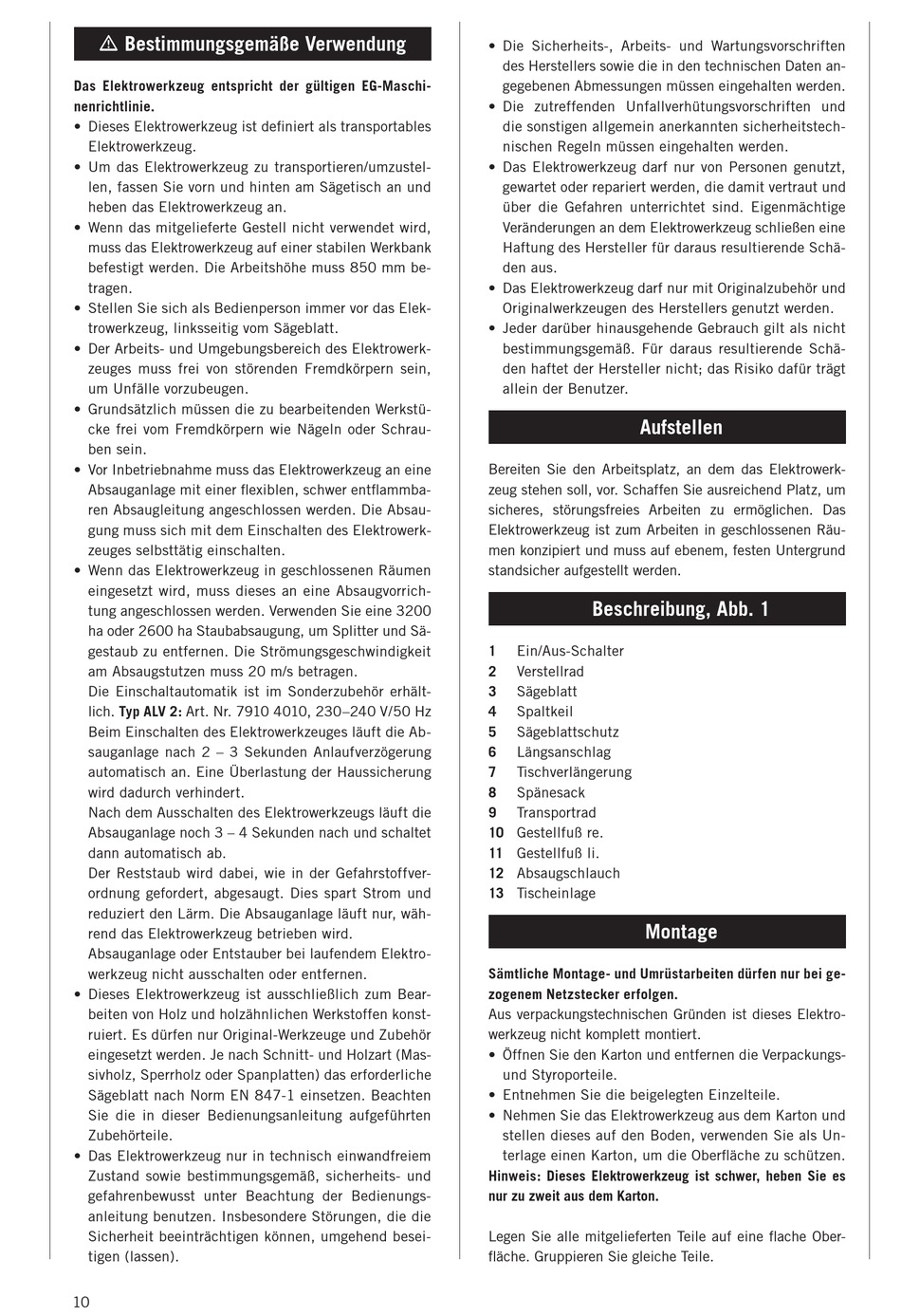

m Bestimmungsgemäße Verwendung
Das Elektrowerkzeug entspricht der gültigen EG-Maschi-
nenrichtlinie.
• Dieses Elektrowerkzeug ist definiert als transportables
Elektrowerkzeug.
• Um das Elektrowerkzeug zu transportieren/umzustel-
len, fassen Sie vorn und hinten am Sägetisch an und
heben das Elektrowerkzeug an.
• Wenn das mitgelieferte Gestell nicht verwendet wird,
muss das Elektrowerkzeug auf einer stabilen Werkbank
befestigt werden. Die Arbeitshöhe muss 850 mm be-
tragen.
• Stellen Sie sich als Bedienperson immer vor das Elek-
trowerkzeug, linksseitig vom Sägeblatt.
• Der Arbeits- und Umgebungsbereich des Elektrowerk-
zeuges muss frei von störenden Fremdkörpern sein,
um Unfälle vorzubeugen.
• Grundsätzlich müssen die zu bearbeitenden Werkstü-
cke frei vom Fremdkörpern wie Nägeln oder Schrau-
ben sein.
• Vor Inbetriebnahme muss das Elektrowerkzeug an eine
Absauganlage mit einer flexiblen, schwer entflammba-
ren Absaugleitung angeschlossen werden. Die Absau-
gung muss sich mit dem Einschalten des Elektrowerk-
zeuges selbsttätig einschalten.
• Wenn das Elektrowerkzeug in geschlossenen Räumen
eingesetzt wird, muss dieses an eine Absaugvorrich-
tung angeschlossen werden. Verwenden Sie eine 3200
ha oder 2600 ha Staubabsaugung, um Splitter und Sä-
gestaub zu entfernen. Die Strömungsgeschwindigkeit
am Absaugstutzen muss 20 m/s betragen.
Die Einschaltautomatik ist im Sonderzubehör erhält-
lich. Typ ALV 2: Art. Nr. 7910 4010, 230–240 V/50 Hz
Beim Einschalten des Elektrowerkzeuges läuft die Ab-
sauganlage nach 2 – 3 Sekunden Anlaufverzögerung
automatisch an. Eine Überlastung der Haussicherung
wird dadurch verhindert.
Nach dem Ausschalten des Elektrowerkzeugs läuft die
Absauganlage noch 3 – 4 Sekunden nach und schaltet
dann automatisch ab.
Der Reststaub wird dabei, wie in der Gefahrstoffver-
ordnung gefordert, abgesaugt. Dies spart Strom und
reduziert den Lärm. Die Absauganlage läuft nur, wäh-
rend das Elektrowerkzeug betrieben wird.
Absauganlage oder Entstauber bei laufendem Elektro-
werkzeug nicht ausschalten oder entfernen.
• Dieses Elektrowerkzeug ist ausschließlich zum Bear-
beiten von Holz und holzähnlichen Werkstoffen konst-
ruiert. Es dürfen nur Original-Werkzeuge und Zubehör
eingesetzt werden. Je nach Schnitt- und Holzart (Mas-
sivholz, Sperrholz oder Spanplatten) das erforderliche
Sägeblatt nach Norm EN 847-1 einsetzen. Beachten
Sie die in dieser Bedienungsanleitung aufgeführten
Zubehörteile.
• Das Elektrowerkzeug nur in technisch einwandfreiem
Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst unter Beachtung der Bedienungs-
anleitung benutzen. Insbesondere Störungen, die die
Sicherheit beeinträchtigen können, umgehend besei-
tigen (lassen).
10
• Die Sicherheits-, Arbeits- und Wartungsvorschriften
des Herstellers sowie die in den technischen Daten an-
gegebenen Abmessungen müssen eingehalten werden.
• Die zutreffenden Unfallverhütungsvorschriften und
die sonstigen allgemein anerkannten sicherheitstech-
nischen Regeln müssen eingehalten werden.
• Das Elektrowerkzeug darf nur von Personen genutzt,
gewartet oder repariert werden, die damit vertraut und
über die Gefahren unterrichtet sind. Eigenmächtige
Veränderungen an dem Elektrowerkzeug schließen eine
Haftung des Hersteller für daraus resultierende Schä-
den aus.
• Das Elektrowerkzeug darf nur mit Originalzubehör und
Originalwerkzeugen des Herstellers genutzt werden.
• Jeder darüber hinausgehende Gebrauch gilt als nicht
bestimmungsgemäß. Für daraus resultierende Schä-
den haftet der Hersteller nicht; das Risiko dafür trägt
allein der Benutzer.
Aufstellen
Bereiten Sie den Arbeitsplatz, an dem das Elektrowerk-
zeug stehen soll, vor. Schaffen Sie ausreichend Platz, um
sicheres, störungsfreies Arbeiten zu ermöglichen. Das
Elektrowerkzeug ist zum Arbeiten in geschlossenen Räu-
men konzipiert und muss auf ebenem, festen Untergrund
standsicher aufgestellt werden.
Beschreibung, Abb. 1
1 Ein/Aus-Schalter
2 Verstellrad
3 Sägeblatt
4
Spaltkeil
5 Sägeblattschutz
6 Längsanschlag
7 Tischverlängerung
8 Spänesack
9 Transportrad
10 Gestellfuß re.
11 Gestellfuß li.
12 Absaugschlauch
13 Tischeinlage

Montage

Sämtliche Montage- und Umrüstarbeiten dürfen nur bei ge-
zogenem Netzstecker erfolgen.
Aus verpackungstechnischen Gründen ist dieses Elektro-
werkzeug nicht komplett montiert.
• Öffnen Sie den Karton und entfernen die Verpackungs-
und Styroporteile.
• Entnehmen Sie die beigelegten Einzelteile.
• Nehmen Sie das Elektrowerkzeug aus dem Karton und
stellen dieses auf den Boden, verwenden Sie als Un-
terlage einen Karton, um die Oberfläche zu schützen.
Hinweis: Dieses Elektrowerkzeug ist schwer, heben Sie es
nur zu zweit aus dem Karton.
Legen Sie alle mitgelieferten Teile auf eine flache Ober-
fläche. Gruppieren Sie gleiche Teile.
