5.4.6 Zusammenhang zwischen Beschleunigung und
Schwingweite
Der Sensor misst die Momentanbeschleunigung des Förderers. Es ergibt sich eine
sinusförmige Ausgangsspannung des Sensors. Die Beschleunigung steigt mit
zunehmender Schwingfrequenz. Das Sensorausgangssignal kann also bei hohen
Frequenzen und kleiner Schwingweite durchaus größer sein als bei kleinen Frequenzen
und größerer Schwingweite.

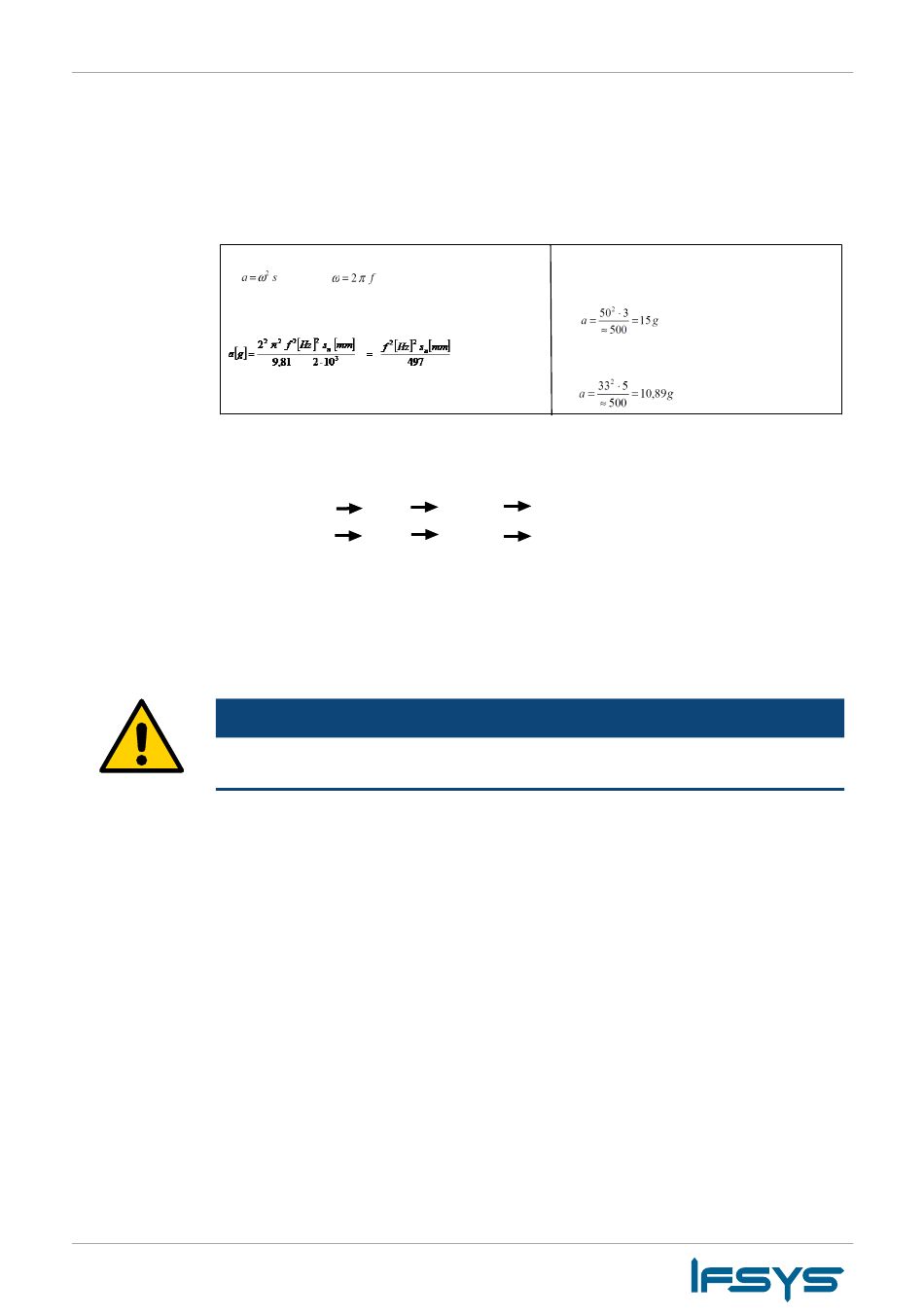

Beschleunigung
Da in der Praxis die Beschleunigung auf die Erdbeschleunigung
bezogen und die Nutzschwingbreite in mm gemessen wird,
ergibt sich folgende Faustformel:
a[g] = Beschleunigung (bez. auf Erdbeschleunigung 9,81 m/s2)
Sn[mm] = Nutzschwingbreite
Bei einer Sensorausgangsspannung von 0,3 V/g erzeugt der Sensor bei einer
Spitzenbeschleunigung von 15 g (Beispiel 1) eine Spitzenspannung von 4,5 V, was
einem Effektivwert von 3,18 V entspricht.
Durch die stark unterschiedlichen Beschleunigungswerte der verschiedenen Förderer
ergeben sich also u. U. große Unterschiede in den Rückführsignalen, die eine Anpassung
der Steuerung an den Maximumwert erforderlich machen.
5.4.7

Resonanzfrequenz ermitteln

HINWEIS
Im Betrieb bei Resonanzfrequenz können kleine Sollwerte sehr große Schwingweiten
erzeugen!
Manuelle Einstellung der Schwingfrequenz (Betrieb ohne Beschleunigungssensor)
Das Einstellen der Ausgangsfrequenz muss unbedingt bei kleiner Sollwertvorgabe
erfolgen, da sich bei Treffen der Resonanzfrequenz schon bei wenig Ausgangsspannung
eine große Schwingweite einstellen kann. Um die Resonanzfrequenz zu ermitteln, muss
ein Effektivwert-Strommessgerät in die Ausgangsleitung geschaltet werden. Bitte geben
Sie einen kleinen Sollwert vor. Verändern Sie dann die Frequenz und beobachten Sie
dabei den Strom und die Schwingweite. Die Resonanzfrequenz ist bei maximaler
Schwingamplitude und minimalem Ausgangsstrom erreicht. Für den stabilen
Betrieb des Förderers wird empfohlen einen Abstand zur ermittelten
Resonanzfrequenz von ca. 1...2 Hz, je nach Anforderung über- oder unterresonant
einzustellen. Dieser Frequenzabstand muss vom Anwender bestimmt werden, da bei
verschiedenen Förderern unterschiedliche Verhältnisse herrschen.
28
wobei
Beispiel 1:
15 g
11 g
Beispiel 2:
Betriebsanleitung FC3000 (MFS368)
Montage, Installation und Inbetriebnahme
In die Praxis umgesetzt wobei 497 ~ 500
ergeben sich zum Beispiel:
1. Schwingfrequenz 50 Hz, Schwingbreite 3 mm
oder
2. Schwingfrequenz 33 Hz, Schwingbreite 5 mm
3,18 Veff.
4,5 V
2,33 Veff.
3,3 V
