Funktion

6 Funktion
6.1 Füllstandsteuerung (Stauschaltung)
Über interne, einstellbare Zeitstufen („t ein" und „t aus") wird der Ausgang in Abhängigkeit
von dem über einen Materialsensor gemessenen Materialstand EIN- bzw. AUS
geschaltet. Der Füllstand des Fördergutes pendelt so um die Position des in der
Füllstrecke angebrachten Materialsensors.

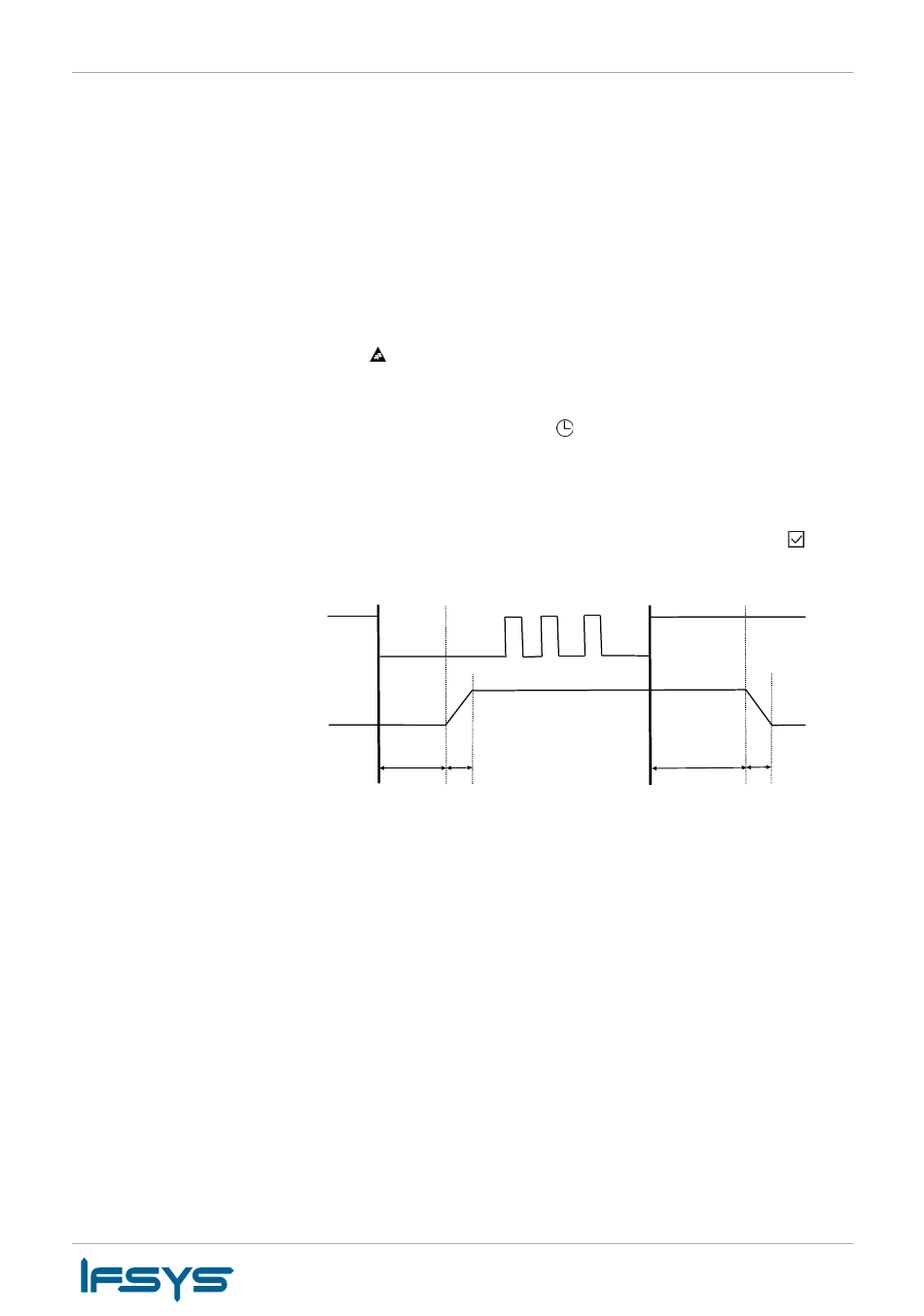

Der Ausgang des Steuergerätes wird eingeschaltet, wenn das Fördergut den Sensor
unterschreitet und die eingestellte Einschaltverzögerungszeit abgelaufen ist.
Überschreitet das Fördergut die Position des Sensors, wird nach Ablauf der
Ausschaltverzögerung der Ausgang des Steuergerätes abgeschaltet
(Anzeige im Display: „
Lücken im Fördergutfluss setzen die Zeitstufen jeweils wieder zurück.
Die Zeiten werden immer vom letzten bzw. ersten Fördergutteil bestimmt. Die Ein- bzw.
Ausschaltverzögerungszeit wird im Programmiermenü eingestellt. Das Ablaufen der
internen Zeitstufen wird durch Anzeigen der Uhr
des Fördergerätes kann eine weitere Zeitstufe „Sensor-Time-out" gestartet werden, die
nach einer einstellbaren Zeit (1...240 Sek.) das Fördergerät abschaltet, wenn innerhalb
dieser Zeit keine Materialteile den Sensor passiert haben.
Mit Abschalten des Fördergerätes schaltet auch das Statusrelais aus. Im Display
erscheint dann die Anzeige „Track Timeout und Info 0001" im Wechsel blinkend. Diese
Funktion ist optional und muss im Menü Stausensor mit Funktion „Timeout Ein" =
aktiviert werden.
Sensor
Förderer
6.2 Betrieb mit zwei Geschwindigkeiten (2. Sollwert für
Grob/Fein - Umschaltung)
Statt der Füllstandsteuerung kann auch ein grob/fein Betrieb genutzt werden. Die
Umschaltung auf den zweiten Sollwert erfolgt über den Sensoreingang, der sonst für die
Füllstandsteuerung genutzt wird. Die Umschaltung kann mit einem Kontakt oder einer
externen 24 V DC-Signalspannung erfolgen. Bei anliegendem 24 V Signal wird ohne
Zeitverzögerung auf den zweiten Sollwert „Fein" umgeschaltet. (Die Funktion
Füllstandsteuerung entfällt.)
voll").
Ein
Aus
Ein
Aus
Sanftanlauf
t ein
Betriebsanleitung FC3000 (MFS368)
im Display dargestellt. Mit Einschalten
Sanftauslauf
t aus
