Ifsys FC3000 Betriebsanleitung Seite 20

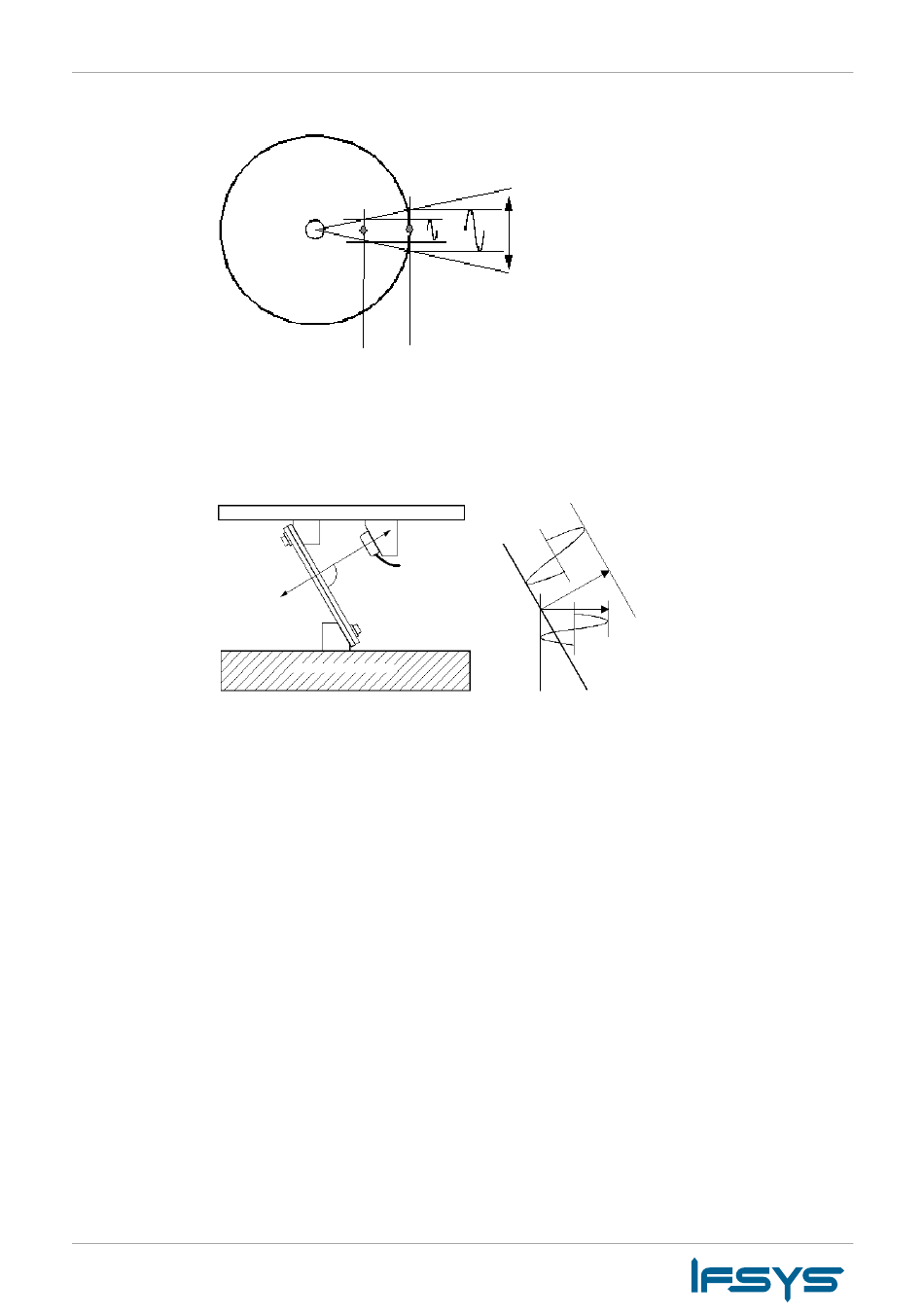

Beispiel Wendelförderer
Beispiel Schwingförderer (Vibroliner)
Schwingrichtung
Die Steuerung und der am Förderer befestigte Sensor bilden einen geschlossenen
Regelkreis, wobei das vom Sensor gelieferte Signal den Steuerbereich des Sollwertes
entscheidend beeinflusst. D. h. der Regler steuert den Förderer so, dass der Istwert
(Förderleistung bzw. Schwingintensität) dem vorgegebenen Sollwert entspricht (ideal:
100 % Sollwert = 100 % Istwert). Da der Istwert aber fördererabhängig (Frequenz,
Beschleunigung, Schwingweite) ist, darüber hinaus noch abhängig vom Montageort des
Sensors, muss in der Regel eine Anpassung des Aussteuerbereiches vorgenommen
werden. Die Anpassung erfolgt mit dem Parameter „Max" im Menü „Förderer". Mit dem
hier einstellbaren Wert wird das gemessene Sensorsignal angepasst. In den meisten
Fällen muss ein Wert kleiner 100 eingegeben werden, damit der Sollwertsteuerbereich
bis 100 % reicht oder doch möglichst groß ist. Ist kein zufriedenstellendes Anpassen
möglich, sollte der Beschleunigungssensor an eine Stelle mit größerer Schwingweite
montiert werden (s. Beispiel Wendelförderer). Wie wichtig ein Anpassen dieses Wertes
ist, zeigt sich z.B. im Zeitverhalten des Reglers. Bei schlecht angepasstem Istwertsignal
kann z.B. im Einschaltmoment ein nur sehr langsames Hochlaufen des Förderers die
Folge sein.
20
1
2
1 2
Schwingendes Teil
Montageblock
Sensor
Festes Teil
Betriebsanleitung FC3000 (MFS368)
Montage, Installation und Inbetriebnahme
Bei Wendelförderern ist eine Montage mög-
lichst weit am Außendurchmesser sinnvoll,
damit ein möglichst großer Schwingweg er-
fasst wird.
Durch ein zu kleines Sensorsignal wird der
s
Steuerbereich des Sollwertes stark einge-
schränkt
s = Schwingweg
Montagepunkt 1 = kleine Schwingweite
Montagepunkt 2 = große Schwingweite
1. Kleine Amplitude bei
senkrechter Montage.
2 2. Größere Amplitude bei
Montage in gleichem
Neigungswinkel wie die
Federn.
1
