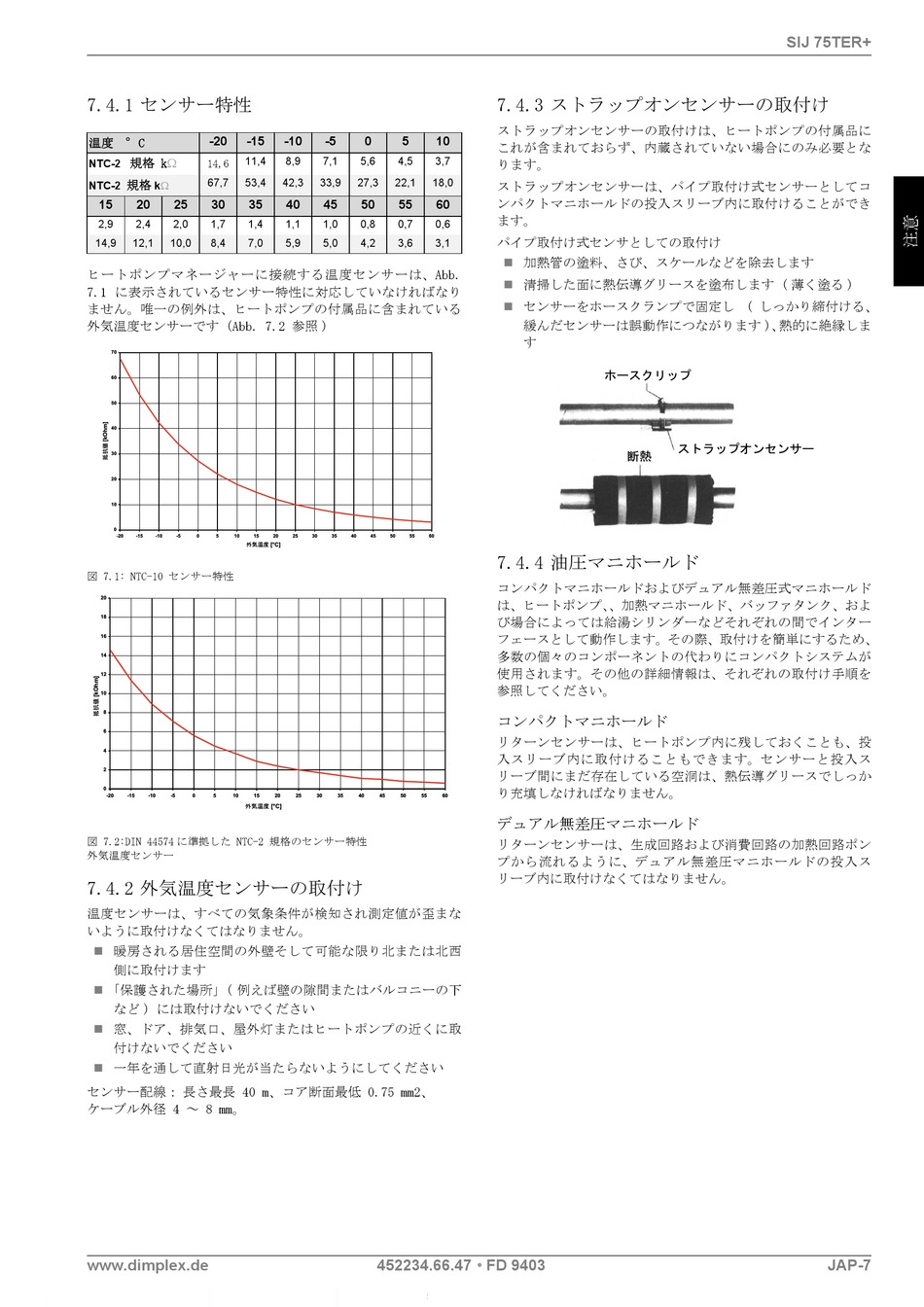

7.4.1 センサー特性
-20 -15
温度 °C
11,4
NTC-2 規格 k
14,6
67,7 53,4
規格
NTC-2 k
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
ヒートポンプマネージャーに接続する温度センサーは、Abb.
7.1 に表示されているセンサー特性に対応していなければなり
ません。唯一の例外は、ヒートポンプの付属品に含まれている
外気温度センサーです (Abb. 7.2 参照 )
図 7.1: NTC-10 センサー特性
図 7.2:DIN 44574 に準拠した NTC-2 規格のセンサー特性
外気温度センサー
7.4.2 外気温度センサーの取付け
温度センサーは、すべての気象条件が検知され測定値が歪まな
いように取付けなくてはなりません。

暖房される居住空間の外壁そして可能な限り北または北西
側に取付けます
 「保護された場所」( 例えば壁の隙間またはバルコニーの下
など ) には取付けないでください
 窓、ドア、排気口、屋外灯またはヒートポンプの近くに取
付けないでください
 一年を通して直射日光が当たらないようにしてください
センサー配線： 長さ最長 40 m、コア断面最低 0.75 mm2、
ケーブル外径 4 ～ 8 mm。
www.dimplex.de
-10 -5 0 5 10
8,9 7,1 5,6 4,5 3,7
42,3 33,9 27,3 22,1 18,0
40 45 50 55 60
1,1 1,0 0,8 0,7 0,6
5,9 5,0 4,2 3,6 3,1
452234.66.47
7.4.3 ストラップオンセンサーの取付け
ストラップオンセンサーの取付けは、ヒートポンプの付属品に
これが含まれておらず、内蔵されていない場合にのみ必要とな
ります。
ストラップオンセンサーは、パイプ取付け式センサーとしてコ
ンパクトマニホールドの投入スリーブ内に取付けることができ
ます。
パイプ取付け式センサとしての取付け

加熱管の塗料、さび、スケールなどを除去します
 清掃した面に熱伝導グリースを塗布します ( 薄く塗る )

センサーをホースクランプで固定し ( しっかり締付ける、
緩んだセンサーは誤動作につながります )、 熱的に絶縁しま
す
7.4.4 油圧マニホールド
コンパクトマニホールドおよびデュアル無差圧式マニホールド
は、ヒートポンプ、 、加熱マニホールド、バッファタンク、およ
び場合によっては給湯シリンダーなどそれぞれの間でインター
フェースとして動作します。その際、取付けを簡単にするため、
多数の個々のコンポーネントの代わりにコンパクトシステムが
使用されます。その他の詳細情報は、それぞれの取付け手順を
参照してください。
コンパクトマニホールド
リターンセンサーは、ヒートポンプ内に残しておくことも、投
入スリーブ内に取付けることもできます。センサーと投入ス
リーブ間にまだ存在している空洞は、熱伝導グリースでしっか
り充填しなければなりません。
デュアル無差圧マニホールド
リターンセンサーは、生成回路および消費回路の加熱回路ポン
プから流れるように、デュアル無差圧マニホールドの投入ス
リーブ内に取付けなくてはなりません。
• FD 9403
SIJ 75TER+
