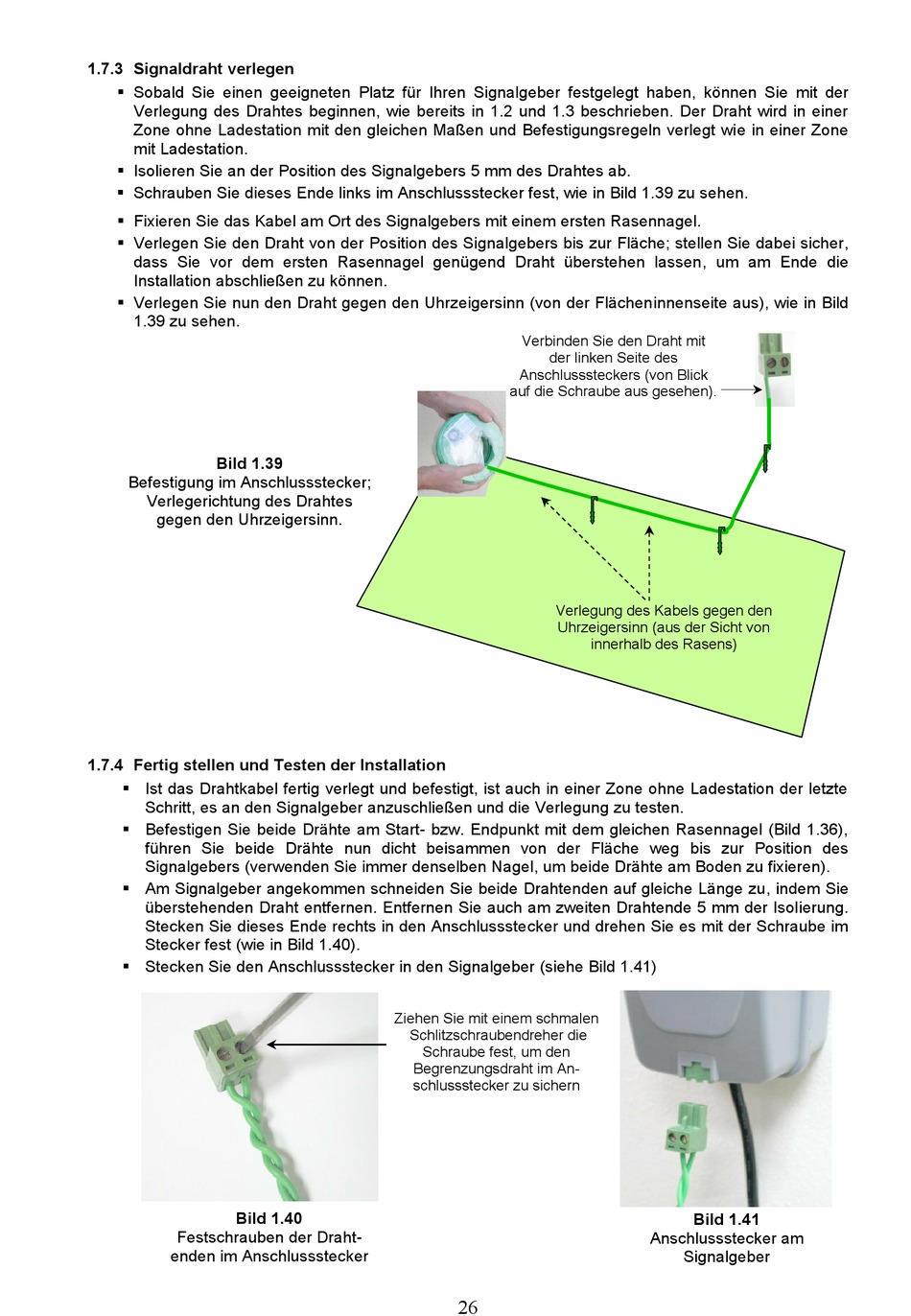

1.7.3 Signaldraht verlegen
 Sobald Sie einen geeigneten Platz für Ihren Signalgeber festgelegt haben, können Sie mit der
Verlegung des Drahtes beginnen, wie bereits in 1.2 und 1.3 beschrieben. Der Draht wird in einer
Zone ohne Ladestation mit den gleichen Maßen und Befestigungsregeln verlegt wie in einer Zone
mit Ladestation.
 Isolieren Sie an der Position des Signalgebers 5 mm des Drahtes ab.
 Schrauben Sie dieses Ende links im Anschlussstecker fest, wie in Bild 1.39 zu sehen.
 Fixieren Sie das Kabel am Ort des Signalgebers mit einem ersten Rasennagel.
 Verlegen Sie den Draht von der Position des Signalgebers bis zur Fläche; stellen Sie dabei sicher,
dass Sie vor dem ersten Rasennagel genügend Draht überstehen lassen, um am Ende die
Installation abschließen zu können.
 Verlegen Sie nun den Draht gegen den Uhrzeigersinn (von der Flächeninnenseite aus), wie in Bild
1.39 zu sehen.
Bild 1.39
Befestigung im Anschlussstecker;
Verlegerichtung des Drahtes
gegen den Uhrzeigersinn.

1.7.4 Fertig stellen und Testen der Installation

 Ist das Drahtkabel fertig verlegt und befestigt, ist auch in einer Zone ohne Ladestation der letzte
Schritt, es an den Signalgeber anzuschließen und die Verlegung zu testen.
 Befestigen Sie beide Drähte am Start- bzw. Endpunkt mit dem gleichen Rasennagel (Bild 1.36),
führen Sie beide Drähte nun dicht beisammen von der Fläche weg bis zur Position des
Signalgebers (verwenden Sie immer denselben Nagel, um beide Drähte am Boden zu fixieren).
 Am Signalgeber angekommen schneiden Sie beide Drahtenden auf gleiche Länge zu, indem Sie
überstehenden Draht entfernen. Entfernen Sie auch am zweiten Drahtende 5 mm der Isolierung.
Stecken Sie dieses Ende rechts in den Anschlussstecker und drehen Sie es mit der Schraube im
Stecker fest (wie in Bild 1.40).
 Stecken Sie den Anschlussstecker in den Signalgeber (siehe Bild 1.41)
Bild 1.40
Festschrauben der Draht-
enden im Anschlussstecker
Verbinden Sie den Draht mit
der linken Seite des
Connect the wire end to the Connect the wire end to the
Anschlusssteckers (von Blick
auf die Schraube aus gesehen).
Using a small flat
Ziehen Sie mit einem schmalen
blade screwdriver,
Schlitzschraubendreher die
tighten the screw
Schraube fest, um den
to secure the perimeter
Begrenzungsdraht im An-
wire into the connector
schlussstecker zu sichern
