Draht endgültig auf dem Boden befestigen
 Nach erfolgreichem Test der Ladestation und der Drahtposition gehen Sie entlang des Drahtes
zurück und schlagen Sie dort Rasennägel ein, wo der Draht nicht fest auf dem Boden liegt.
Überall dort, wo der Draht locker anliegt oder sich sogar wölbt, sollte er straff gezogen und mit
Rasennägeln am Boden befestigt werden (Entfernung zwischen zwei Rasennägel auf Geraden
rund 0,5 bis 1 Meter, in Kurven benutzen Sie mehr Rasennägel).

1.7 Installation einer Zone ohne Ladestation

Hinweis: Das Einrichten einer Zone, die nicht mit der Ladestation verbunden ist, erfordert einen
Signalgeber (erhältlich als Zubehör – siehe Kapitel 7: Zubehör).
1.7.1 Position des Signalgebers
 Wählen Sie einen geeigneten Platz außerhalb der Fläche der Zone, am besten einen der für Sie
leicht zugänglich ist.
 Der Signalgeber muss vertikal montiert werden um sicher zu stellen das er wasserdicht bleibt.
Am besten geeignet ist ein trockener, schattiger Ort.
 Nahe an einer Steckdose (230V) – der Signalgeber hat ein 5 Meter Kabel auf niedriger
Spannungsbasis, das an ein Netzteil angeschlossen wird (Bild 1.36).
Wires leading from the perimeter Wires leading from the perimeter
Die Kabel vom Draht zum
to the Perimeter Switch are to the Perimeter Switch are
Signalgeber liegen aneinander
adjacent and touching. adjacent and touching.
und berühren sich.

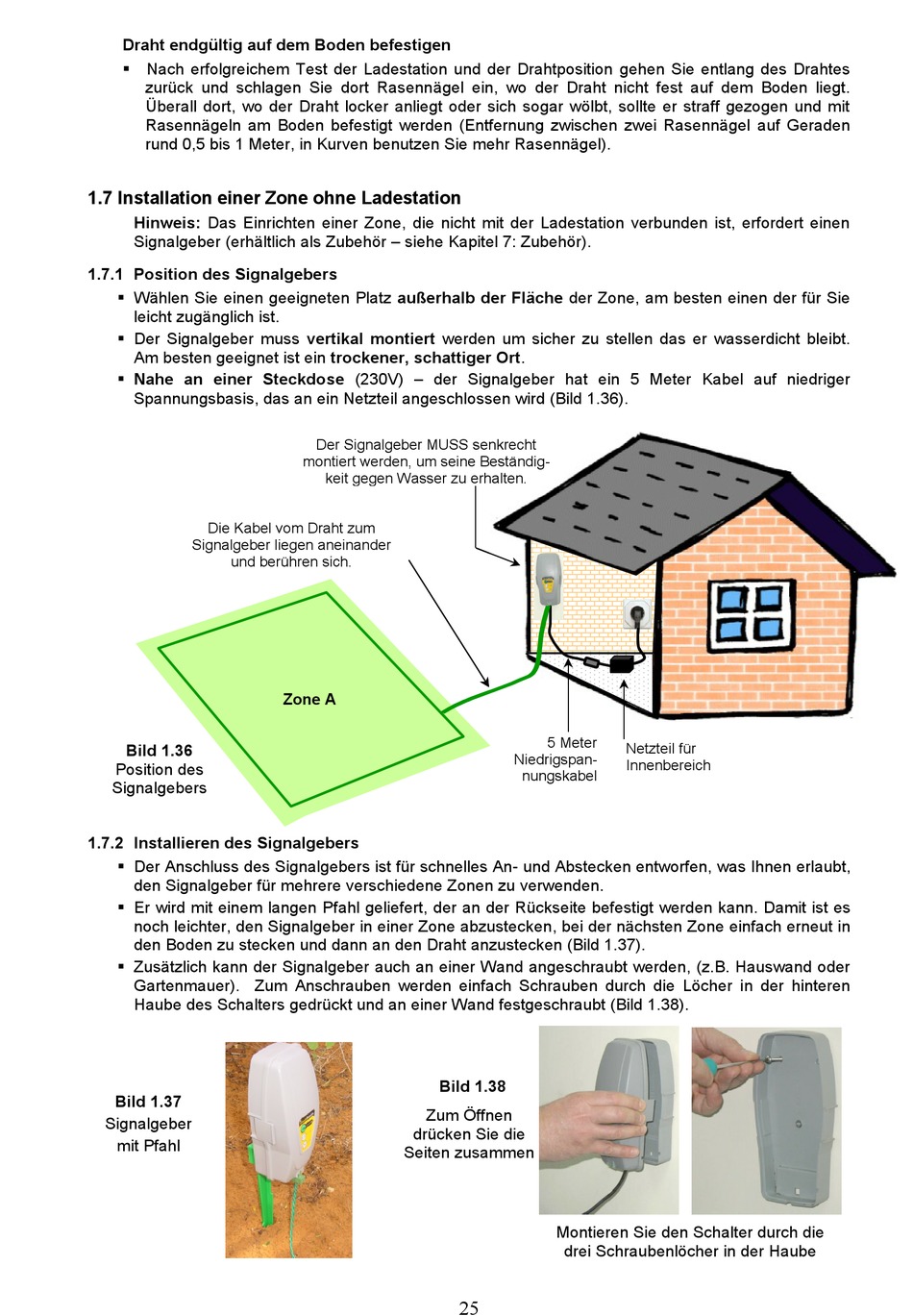

Bild 1.36
Position des
Signalgebers

1.7.2 Installieren des Signalgebers

 Der Anschluss des Signalgebers ist für schnelles An- und Abstecken entworfen, was Ihnen erlaubt,
den Signalgeber für mehrere verschiedene Zonen zu verwenden.
 Er wird mit einem langen Pfahl geliefert, der an der Rückseite befestigt werden kann. Damit ist es
noch leichter, den Signalgeber in einer Zone abzustecken, bei der nächsten Zone einfach erneut in
den Boden zu stecken und dann an den Draht anzustecken (Bild 1.37).
 Zusätzlich kann der Signalgeber auch an einer Wand angeschraubt werden, (z.B. Hauswand oder
Gartenmauer). Zum Anschrauben werden einfach Schrauben durch die Löcher in der hinteren
Haube des Schalters gedrückt und an einer Wand festgeschraubt (Bild 1.38).
Bild 1.37
Signalgeber
mit Pfahl
The Perimeter Switch MUST be The Perimeter Switch MUST be
Der Signalgeber MUSS senkrecht
mounted vertically in order mounted vertically in order
montiert werden, um seine Beständig-
to maintain its‟ water resistance to maintain its‟ water resistance
keit gegen Wasser zu erhalten.
Zone A Zone A
Bild 1.38
Zum Öffnen
drücken Sie die
Seiten zusammen
5 meters 5 meters
5 Meter
Netzteil für
Indoor Power Indoor Power
Niedrigspan-
low voltage low voltage
Innenbereich
Supply Supply
nungskabel
cable cable
Montieren Sie den Schalter durch die
drei Schraubenlöcher in der Haube
