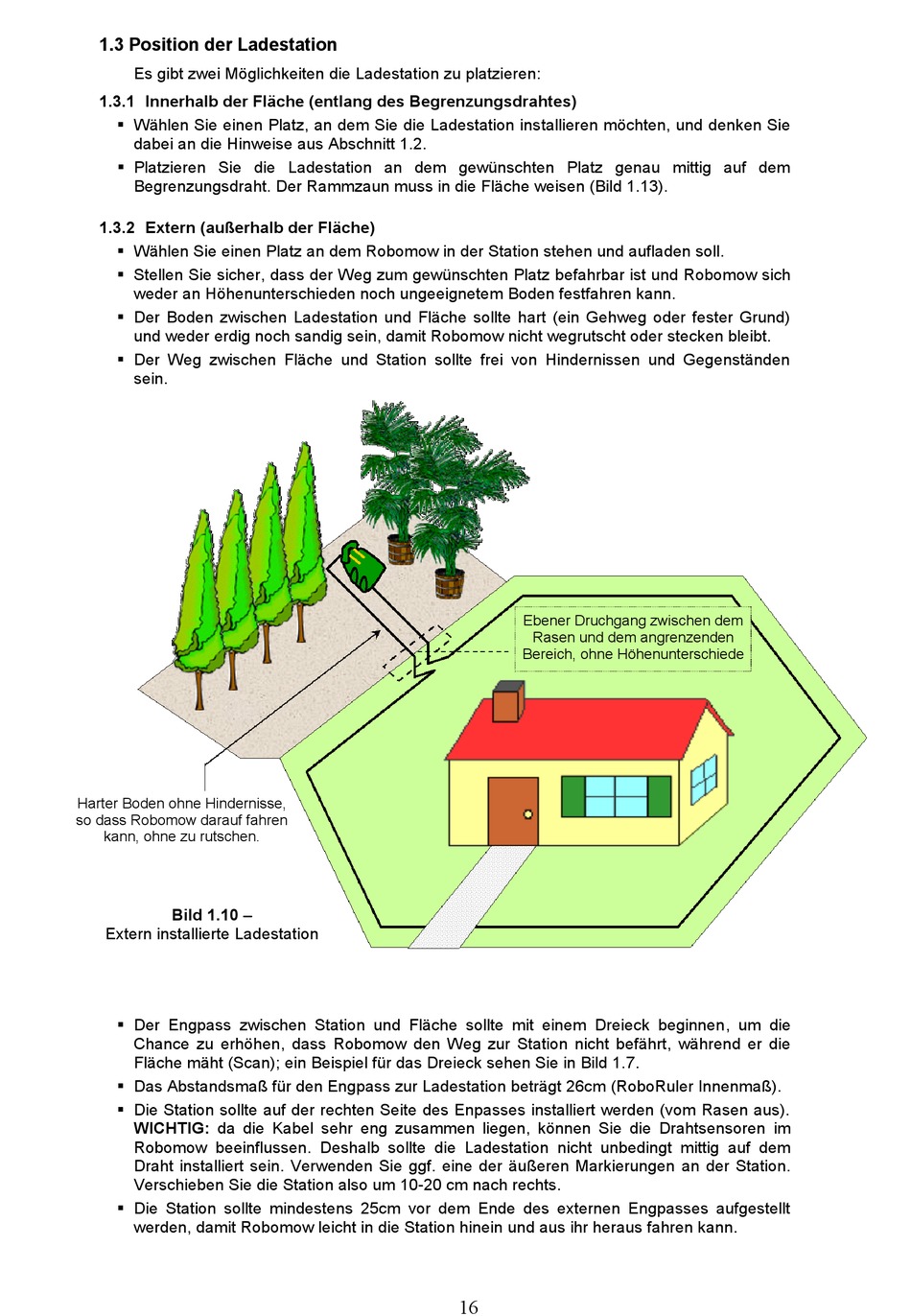

1.3 Position der Ladestation

Es gibt zwei Möglichkeiten die Ladestation zu platzieren:
1.3.1 Innerhalb der Fläche (entlang des Begrenzungsdrahtes)
 Wählen Sie einen Platz, an dem Sie die Ladestation installieren möchten, und denken Sie
dabei an die Hinweise aus Abschnitt 1.2.
 Platzieren Sie die Ladestation an dem gewünschten Platz genau mittig auf dem
Begrenzungsdraht. Der Rammzaun muss in die Fläche weisen (Bild 1.13).
1.3.2 Extern (außerhalb der Fläche)
 Wählen Sie einen Platz an dem Robomow in der Station stehen und aufladen soll.
 Stellen Sie sicher, dass der Weg zum gewünschten Platz befahrbar ist und Robomow sich
weder an Höhenunterschieden noch ungeeignetem Boden festfahren kann.
 Der Boden zwischen Ladestation und Fläche sollte hart (ein Gehweg oder fester Grund)
und weder erdig noch sandig sein, damit Robomow nicht wegrutscht oder stecken bleibt.
 Der Weg zwischen Fläche und Station sollte frei von Hindernissen und Gegenständen
sein.
Harter Boden ohne Hindernisse,
so dass Robomow darauf fahren
kann, ohne zu rutschen.
Bild 1.10 –
Extern installierte Ladestation
 Der Engpass zwischen Station und Fläche sollte mit einem Dreieck beginnen, um die
Chance zu erhöhen, dass Robomow den Weg zur Station nicht befährt, während er die
Fläche mäht (Scan); ein Beispiel für das Dreieck sehen Sie in Bild 1.7.
 Das Abstandsmaß für den Engpass zur Ladestation beträgt 26cm (RoboRuler Innenmaß).
 Die Station sollte auf der rechten Seite des Enpasses installiert werden (vom Rasen aus).
WICHTIG: da die Kabel sehr eng zusammen liegen, können Sie die Drahtsensoren im
Robomow beeinflussen. Deshalb sollte die Ladestation nicht unbedingt mittig auf dem
Draht installiert sein. Verwenden Sie ggf. eine der äußeren Markierungen an der Station.
Verschieben Sie die Station also um 10-20 cm nach rechts.
 Die Station sollte mindestens 25cm vor dem Ende des externen Engpasses aufgestellt
werden, damit Robomow leicht in die Station hinein und aus ihr heraus fahren kann.
Ebener Druchgang zwischen dem
Rasen und dem angrenzenden
Bereich, ohne Höhenunterschiede
16
