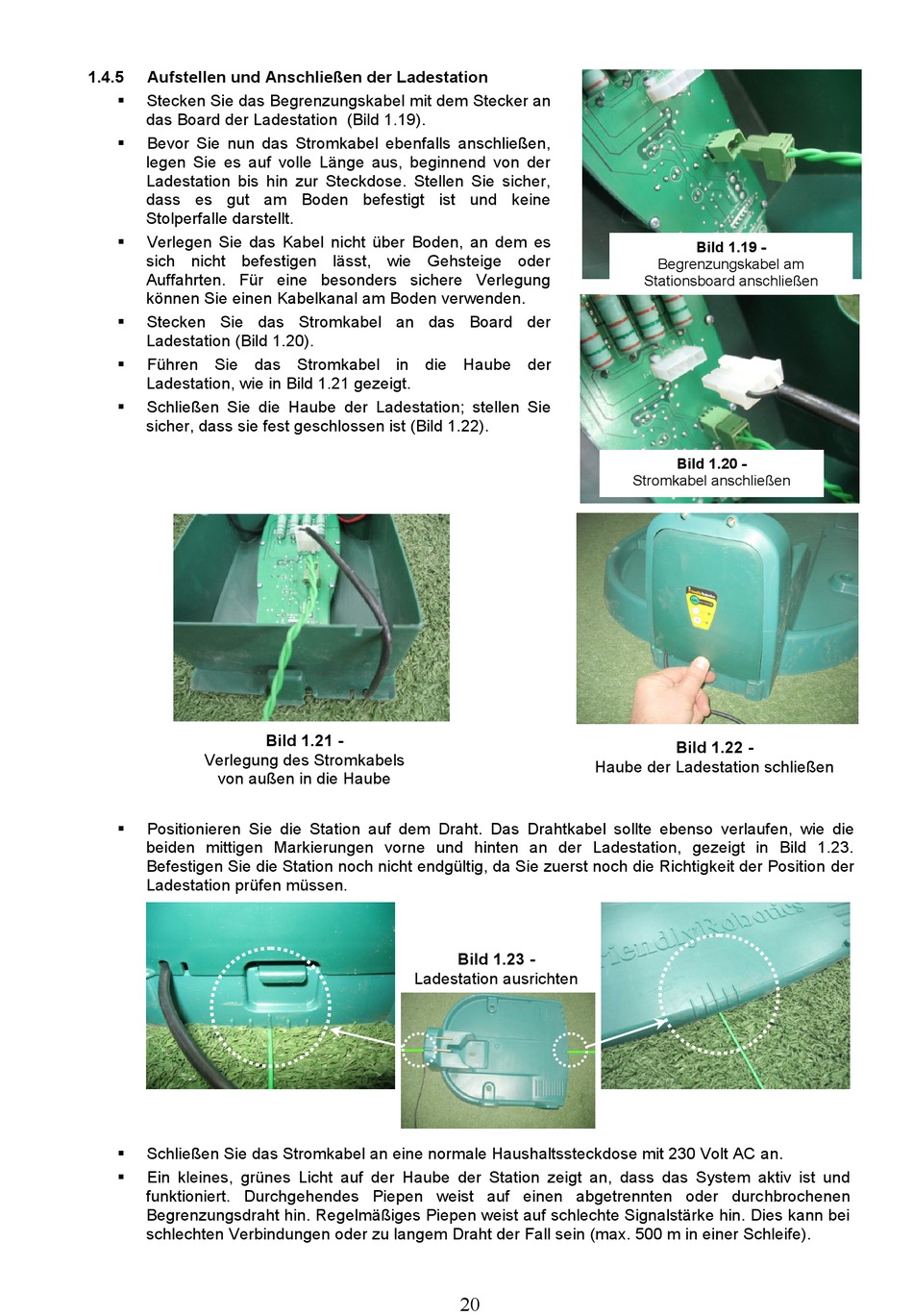

Robomow RM400 Gebrauchsanweisung Seite 20

1.4.5 Aufstellen und Anschließen der Ladestation
 Stecken Sie das Begrenzungskabel mit dem Stecker an
das Board der Ladestation (Bild 1.19).
 Bevor Sie nun das Stromkabel ebenfalls anschließen,
legen Sie es auf volle Länge aus, beginnend von der
Ladestation bis hin zur Steckdose. Stellen Sie sicher,
dass es gut am Boden befestigt ist und keine
Stolperfalle darstellt.
 Verlegen Sie das Kabel nicht über Boden, an dem es
sich nicht befestigen lässt, wie Gehsteige oder
Auffahrten. Für eine besonders sichere Verlegung
können Sie einen Kabelkanal am Boden verwenden.
 Stecken Sie das Stromkabel an das Board der
Ladestation (Bild 1.20).
Führen Sie das Stromkabel in die Haube der

Ladestation, wie in Bild 1.21 gezeigt.
 Schließen Sie die Haube der Ladestation; stellen Sie
sicher, dass sie fest geschlossen ist (Bild 1.22).
Verlegung des Stromkabels
von außen in die Haube
 Positionieren Sie die Station auf dem Draht. Das Drahtkabel sollte ebenso verlaufen, wie die
beiden mittigen Markierungen vorne und hinten an der Ladestation, gezeigt in Bild 1.23.
Befestigen Sie die Station noch nicht endgültig, da Sie zuerst noch die Richtigkeit der Position der
Ladestation prüfen müssen.
 Schließen Sie das Stromkabel an eine normale Haushaltssteckdose mit 230 Volt AC an.
 Ein kleines, grünes Licht auf der Haube der Station zeigt an, dass das System aktiv ist und
funktioniert. Durchgehendes Piepen weist auf einen abgetrennten oder durchbrochenen
Begrenzungsdraht hin. Regelmäßiges Piepen weist auf schlechte Signalstärke hin. Dies kann bei
schlechten Verbindungen oder zu langem Draht der Fall sein (max. 500 m in einer Schleife).
Bild 1.21 -
Ladestation ausrichten
Haube der Ladestation schließen
Bild 1.23 -
20
Bild 1.19 -
Begrenzungskabel am
Stationsboard anschließen
Bild 1.20 -
Stromkabel anschließen
Bild 1.22 -
