Mehrere Zonen/Flächen Und Engpässe - Robomow RM400 Gebrauchsanweisung

 In der Nähe einer Steckdose (230V) – da die Länge des Netzkabels 15m beträgt (Merke: es
handelt sich um ein Widerstandskabel, die Länge darf nicht verändert werden).
 Merke: Das Netzteil ist für den Außenbetrieb geeignet, dennoch sollten Sie es an einem
sicheren, trocknen Platz installieren, der gut belüftet und vor direkter Sonneinstrahlung geschützt
ist.
 Stellen Sie die Ladestation mindestens in einem Meter Entfernung zu Ecken auf;
 Installieren Sie die Station mit dem Rammschutz zur Innenseite der Fläche;
 Robomow ist wasserfest, dennoch sollten Sie die Ladestation nicht direkt an einer
Sprinkleranlage installieren, um maximalen Schutz zu gewährleisten.
Der Zaun der
Ladestation sollte
auf der Innenseite
des Rasens sein
The Fence should The Fence should
be inside lawn be inside lawn
Mind. 1m von der
Min 1m (3ft) Min 1m (3ft)
Ecke entfernt
from a corner from a corner
1.2.2 Mehrere Zonen/Flächen und Engpässe
Es kann sein, dass auf Ihrem Grundstück mehrere Zonen nötig sind, um das ganze Grundstück
effektiv von Robomow bearbeiten zu lassen. Wo Grasflächen nicht miteinander verbunden oder
durch Zäune, Gehsteige oder Objekte voneinander getrennt sind, ist es nötig, zwei oder mehr
Zonen zu installieren.
Bei Installation mehrerer Zonen gibt es zwei Möglichkeiten, den Draht zu verlegen:
Möglichkeit A: Alle Zonen sind miteinander und mit der Ladestation verbunden. Der Signaldraht
darf in einer Schleife bis 500 Meter lang sein, wenn er mit Ladestation betrieben wird (Bild 1.4).
Möglichkeit B: Es werden mehrere Zonen gebildet, die mit Ladestation und Signalgeber betrieben
werden (erhältlich als Zubehör - siehe Kapitel 7). Der Signalgeber kann von Zone zu Zone
mitgenommen werden (Bild 1.5).
Um Robomow in eine andere Zone zu bewegen, fahren oder tragen Sie ihn einfach an den
gewünschten Einsatzort. Falls hierbei eine Zone eine geringere Arbeitszeit benötigt, können Sie
dies ganz einfach einstellen (Kapitel 2.1.2). Ist die separate Zone gemäht, fahren Sie den Mäher
einfach zum Aufladen zurück in seine Station.
WARNUNG!
Ernsthafte Verletzungsgefahr! Wenn Sie das
Stromkabel zur Ladestation verlegen, stellen
Sie sicher, dass es gut auf dem Boden
befestigt ist und keine Stolperfalle darstellt.
Verlegen Sie das Kabel nicht über Wegen,
Pfaden oder Einfahrten, an denen es nicht
sicher am Boden befestigt werden kann.
Max. 15m
Max 15m (50ft) Max 15m (50ft)
Low voltage Low voltage
Niedrigspan-
cable cable
nungskabel

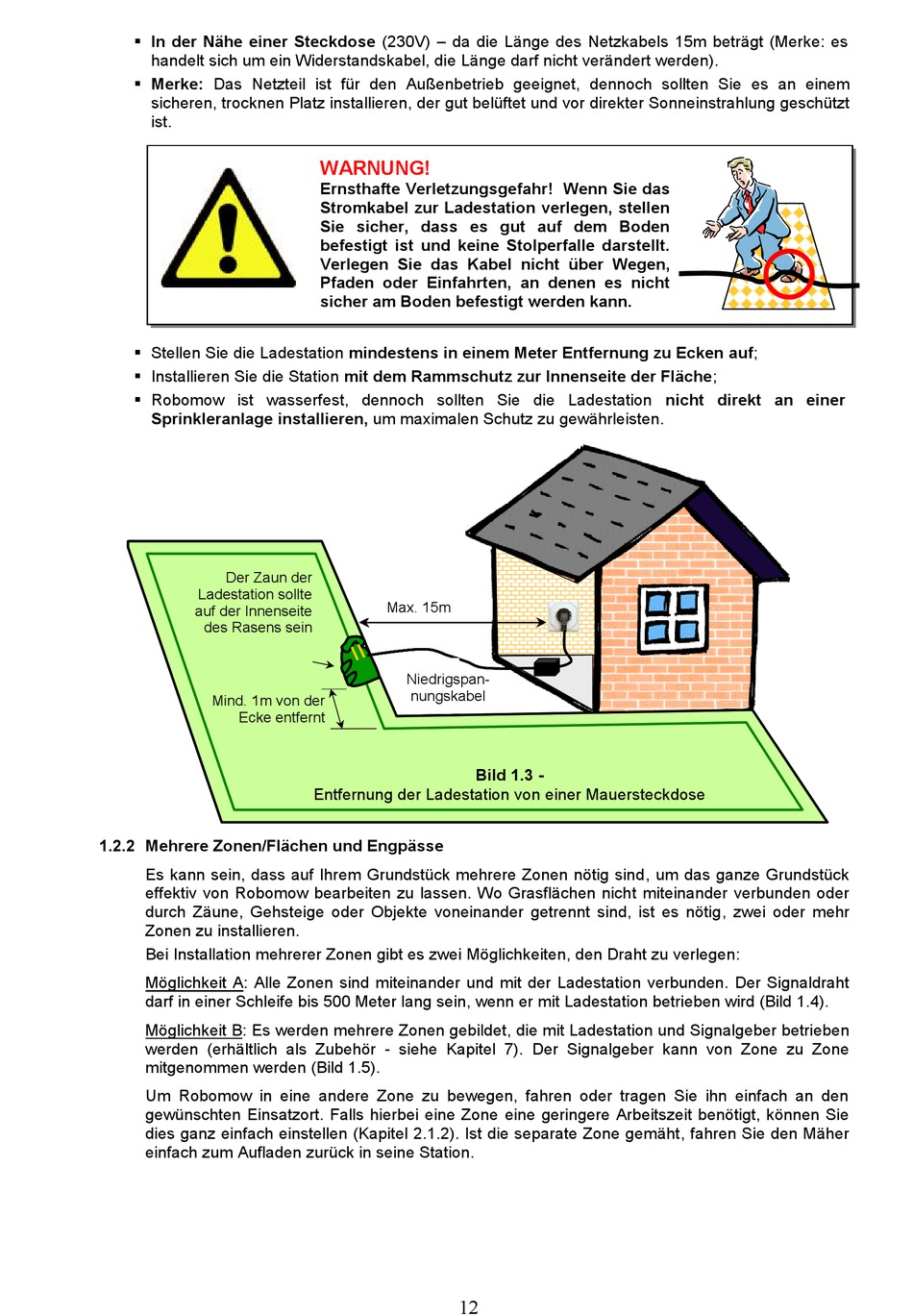

Bild 1.3 -
Entfernung der Ladestation von einer Mauersteckdose
12
