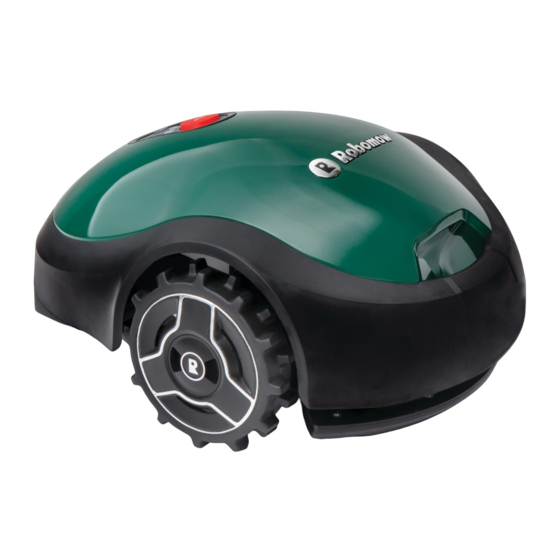

Robomow RX20 Pro Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Robomow Anleitungen
  4. Rasenmäher
  5. RX20 Pro
  6. Betriebsanleitung
Robomow RX20 Pro Betriebsanleitung

Robomow RX20 Pro Betriebsanleitung

Rasenmähroboter
Vorschau ausblenden Andere Handbücher für RX20 Pro:
Inhaltsverzeichnis

Werbung

Quicklinks

Benutzerhandbuch
Original-Betriebsanleitungen
Rasenmähroboter
RX20 Pro, RX20u, RX12u
DE
So erfolgt die
Installation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Robomow RX20 Pro

Inhaltszusammenfassung für Robomow RX20 Pro

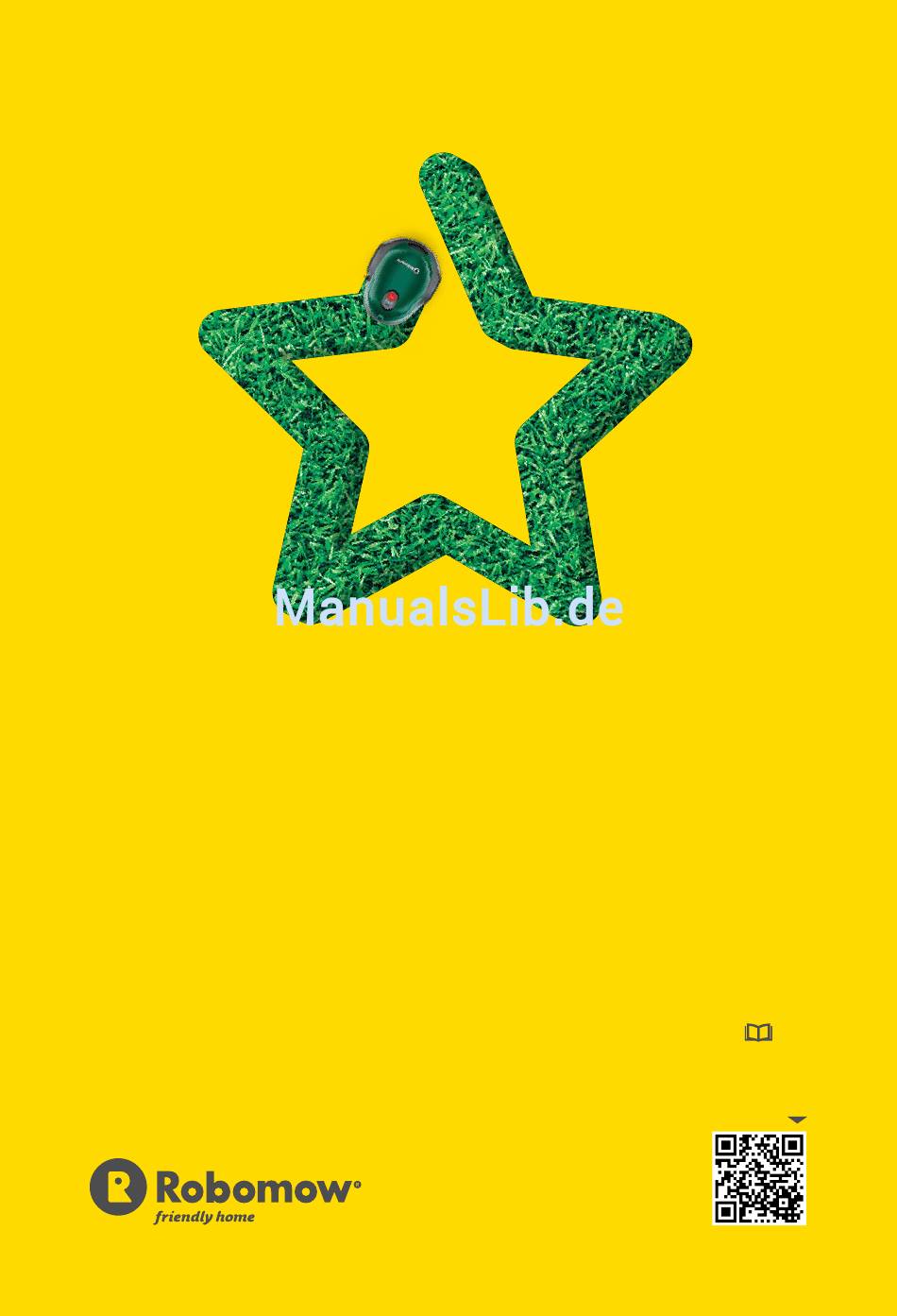

  • Seite 1 Benutzerhandbuch Original-Betriebsanleitungen Rasenmähroboter RX20 Pro, RX20u, RX12u So erfolgt die Installation...
  • Seite 2 Sie kennen zu lernen. Ihre Sicherheit ist uns wichtig - Bitte lesen Sie sorgfältig die Sicherheitshinweise im Handbuch und achten Sie vor allem darauf, dass sich Kinder und Haustiere bei der Inbetriebnahme des Robomow nicht auf dem Rasen aufhalten.
  • Seite 3 Sicherheit zuerst ... Installation ....Kurzübersicht ....

  • Seite 4: Sicherheit Zuerst

    Sicherheit zuerst WICHTIG! VOR DEM GEBRAUCH SORGFÄLTIG LESEN ZUR SPÄTEREN VERWENDUNG AUFBEWAHREN Bedeutung der Zeichen auf den Warnaufklebern Sicherheitswarnungen und -hinweise Robomow Sicherheitsmerkmale...
  • Seite 5 3. Nehmen Sie sich während des Betriebs vor ausgeworfenen Gegenständen in acht. 4. Bleiben Sie während des Betriebs Ihres Robomow auf sicherer Distanz. Halten Sie alle Personen, vor allem Kinder, Haustiere und Umstehende, von dem Bereich fern, in dem der Robomow eingesetzt wird.

  • Seite 6: Sicherheitswarnungen Und -Hinweise

    -hinweise A. Bevor Sie beginnen 1. Lesen Sie dieses Sicherheitshandbuch sorgfältig durch, bevor Sie Ihren Robomow in Betrieb nehmen, um sich mit seinen Bedienelementen und dem richtigen Gebrauch vertraut zu machen. 2. Lassen Sie niemals zu, dass Kinder, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen...
  • Seite 7 2. Halten Sie Hände und Füße immer von den Mähklingen und anderen beweglichen Teilen fern. 3. Schalten Sie den Robomow immer ab, bevor Sie ihn anheben oder etwaige Anpassungen vornehmen möchten. 4. Den Robomow bei laufendem Motor nie anheben oder tragen.
  • Seite 8 Sie sonst mit spannungsführenden Teilen in Kontakt kommen könnten. 10. Halten Sie das Verlängerungskabel von der Klinge fern, damit es nicht vom Robomow beschädigt werden kann. Ein beschädigtes Stromkabel kann zu Kontakt mit spannungsführenden Teilen führen. 11. Falls das Stromkabel beschädigt wird oder sich im Betrieb verheddert, trennen Sie es von der Stromversorgung, indem Sie den Netzstecker ziehen.
  • Seite 9 1. Mähen Sie nur bei Tageslicht oder ausreichender künstlicher Beleuchtung und vermeiden Sie es, nasses Gras zu mähen. 2. Betreiben Sie den Robomow nicht barfuß oder mit offenen Sandalen. Tragen Sie immer festes Schuhwerk und lange Hosen. Achten Sie immer auf einen sicheren Stand, wenn Sie am Hang mähen.
  • Seite 10 G. Wartung und besondere Anweisungen 1. Schalten Sie den Robomow immer ab und entnehmen Sie den Unterbrecher, bevor Sie blockierende Gegenstände entfernen, das Gerät prüfen, reinigen, damit arbeiten oder um es auf Schäden zu untersuchen, nachdem es auf einen Fremdkörper aufgefahren ist.
  • Seite 11 Ladestation und ziehen Sie den 230 V/120 V-Netzstecker des Netzteils aus der Steckdose. H. Ende der Produktlebensdauer 1. Der Robomow und das Zubehör sollten am Ende ihrer Produktlebensdauer separat entsorgt werden, damit Elektro- und Elektronikabfälle nicht auf Müllhalden landen und die Umwelt geschützt wird.

  • Seite 12: Robomow Sicherheitsmerkmale

    Der Unterbrecher verhindert, dass jemand Robomow in Betrieb nimmt, wenn er entfernt wird. Es wird dringend empfohlen, den Unterbrecher zu entnehmen, um zu verhindern, dass Kinder oder Personen, die mit der Bedienung des Robomow nicht vertraut sind, den Mäher in Betrieb nehmen. C. Hebesensor Wird der Robomow vom Boden angehoben, während sich die...
  • Seite 13 Der EIN-/AUS-Schalter ermöglicht das komplette Abschalten Ihres Robomow. Durch das Abschalten des Robomow wird ein weiterer Betrieb verhindert. Es wird empfohlen, den Robomow vor dem Anheben und vor dem Durchführen von Wartungsarbeiten auszuschalten. H. Ladestation und Begrenzungsdraht Der Robomow kann nicht in Betrieb genommen werden, wenn der Begrenzungsdraht nicht angebracht und über...
  • Seite 14 Los geht‘s. Ich kann es kaum erwarten, Ihren Rasen zu mähen...
  • Seite 15 Einrichtung Wir gratulieren Ihnen zum Kauf Ihres Robomow! Sie stehen kurz davor, Ihren besten Teamplayer kennen zu lernen. Bald werden Sie sich auf die perfekte Arbeit Ihres Robomow verlassen können. Über einen vorinstallierten Begrenzungsdraht werden die Begrenzungen („virtueller Zaun“) für Ihren Robomow festgelegt. Der Begrenzungsdraht wird um die Ränder Ihres Rasens und Objekte...
  • Seite 16 Dann machen wir uns an die Vorbereitung... Die richtige Montage Ihres Robomow gewährleistet optimale Ergebnisse. So wird Ihr Robomow vorbereitet, um einen perfekten Job für Sie zu erledigen. Los geht‘s Wählen Sie den Standort der Ladestation aus UND NUN KANN ES...

  • Seite 17: Folgendes Ist In Der Verpackung Ist Enthalten

    Folgendes ist In der Verpackung ist enthalten: Robomow RX-Modell Ladestation Ihr neuer Mähroboter Hier wird der Robomow geladen Rasennägel* 150 Stck. Begrenzungsdraht mit einem Anschlussstecker* 80 m / 260 ft. (100 Stck. für RX12u) (70 m / 230 ft. für RX12u) Zur Befestigung des Drahtes am Boden Kennzeichnet die Arbeitszone für...
  • Seite 18 Pflöcke für die Ladestation (4 Stck.) Drahtverbinder (2 Stck.) Verbinden des Begrenzungsdrahtes Zum Befestigen der Ladestation am bei Drahtbruch Boden Benutzerhandbuch Anschlussstecker [2 Stck.] Gedrucktes Benutzerhandbuch Zum Verbinden des Begrenzungsdrahtes mit der Ladestation RoboRuler RoboTool Für Austausch und Wartung der Klinge Zum Messen der Entfernung des WICHTIG! Bewahren Sie dieses Tool für Begrenzungsdrahtes von der...

  • Seite 19: Letzte Vorbereitungen

    Letzte Vorbereitungen Standort der Ladestation auswählen An der Ladestation wird der Robomow aufgeladen und hier startet und endet der Begrenzungsdraht. In diesem Installationsschritt werden Sie den richtigen Standort für die Ladestation festlegen. Bevorzugen Sie eine Eckinstallation ** Siehe weitere Installationsoptionen in Anhang A **...
  • Seite 20 Befolgen Sie diese einfachen Anweisungen, um den richtigen Standort für Ihre Ladestation zu finden. Bis zu 10 Meter (33 ft.) von der Steckdose entfernt Max. 10 Meter (33 ft.) Ladestation Ein mind. 1 Meter (3,3 ft.) langer, gerader Draht vor der Ladestation für ein reibungsloses Andocken Mind.
  • Seite 21 Verlegen Sie den Begrenzungsdraht („virtueller Zaun“), der die Arbeitszone für den Robomow definiert. • Halten Sie die Schachten mit dem Robomow bereit. • Mähne Sie Ihren Rasen ein letztes Mal mit Ihrem alten Mäher, bevor Sie den Draht verlegen. So können Sie die TIPPS Rasennägel leichter einzusetzen und sicherstellen, dass...
  • Seite 22 Messen Sie den RoboRuler-Abstand III von der Ecke, an der Sie die Ladestation anbringen möchten, und markieren Sie diesen Punkt am Boden. Ziehen Sie den Draht mit der Kennzeichnung A aus der 20 cm / 8” Begrenzungsdrahtspule; lassen Sie etwa 20 cm / 8” stehen;...
  • Seite 23 Wenn Ihr Rasen eine Ecke mit einer relativ flachen Kante hat, können Sie den Anfang des Drahtes bis zu 60 cm (2 ft.) außerhalb des Rasens verlegen. TIPP Auf diese Weise wird definiert, wie weit entfernt vom Rasen die Ladestation montiert werden kann. Gut gemacht! Das war der schwierigste Teil der Drahtmontage.
  • Seite 24 B. Achten Sie auf die richtigen Abstände Wickeln Sie den Draht entgegen dem Uhrzeigersinn um den Rasen herum ab und beginnen Sie am Standort der Ladestation. Verlegen Sie den Begrenzungsdraht lose auf der Rasenfläche, während Sie der Rasenkante entlanggehen. Legen Sie mit dem RoboRuler den Abstand fest, den Sie zwischen dem Begrenzungsdraht und der Rasenkante einhalten sollten.
  • Seite 25 • Achten Sie darauf, keine Bewässerungsleitungen zu beschädigen. • Platzieren Sie die Rasennägel im Abstand von 10 cm. • Platzieren Sie bei Bedarf zusätzliche Rasennägel, damit der Draht fest im Boden verankert ist und nicht vom Robomow beschädigt werden kann.
  • Seite 26 Min. 10 cm geschützt werden. Verlegen Sie den Begrenzungsdraht IM UHRZEIGERSINN um das Hindernis, ansonsten wird der Robomow in die Begrenzungsinsel hineinfahren und den Bereich um die Insel herum nicht richtig mähen. D. Was geschieht, wenn Sie zusätzliche Rasenabschnitte haben?
  • Seite 27 E. Schließen Sie die Verlegung des Drahtes ab • Die beiden Drahtenden sollten in der Nähe der Ladestation aufeinandertreffen. • Stellen Sie sicher, dass der letzte Abschnitt des Drahtes mindestens 1,5 Meter (5 ft.) gerade verläuft. • Platzieren Sie den letzten Rasennagel dicht am ersten...
  • Seite 28 • Verbinden Sie einen der mitgelieferten Anschlussstecker mit dem zweiten Drahtende • Drücken Sie den Anschlussstecker mit einer Kombizange fest an und schneiden Sie den übrigen Draht mit einem Cutter ab. • Beide Drahtenden müssen gleich lang sein • Hinterlassen Sie keinen verwickelten Draht...
  • Seite 29 Legen Sie die Ladestation fest • Platzieren Sie die Ladestation an den geplanten Standort • Richten Sie sie an der Rasenkante aus • Nutzen Sie den RoboRuler-Abstand I, um zu sicherzustellen, dass die Mitte der Ladestation korrekt in Richtung Draht verschoben wird (siehe Abbildung) •...

  • Seite 30: Netzanschlusskasten

    Netzanschlusskasten OBEN 1. Verbinden Sie das Drahtende mit der Kennzeichnung A an Terminal A und das andere Ende an Terminal B des Ladestation- Kopfteils. 2. Verbinden Sie den Netzanschlussstecker ebenfalls mit dem Kopfteil der Ladestation. 3. Beachten Sie beim Anbringen des Kopfteils der Ladestation die Markierungen.
  • Seite 31 4. Bringen Sie das Kopfteil an der Ladestation an und richten Sie es an den Markierungen aus (siehe nachfolgende Abbildung). 5. Schieben Sie das Kopfteil komplett durch. Achten Sie auf die Schieber und den vorgesehenen Schlitz zum Einführen der Drähte. Schieben...
  • Seite 32 Ladestation. TIPP Drücken Anheben 6. Stecken Sie das Netzteil ein. Entfernen Sie das Stromkabel aus der Mähzone (damit der Robomow es nicht beschädigen kann) und befestigen Sie es am Boden (damit es nicht zur Stolperfalle wird).
  • Seite 33 Begrenzungsdraht zu finden. Sobald er der Robomow ihn gefunden hat, folgt er ihm zur Ladestation, wo er sich zum Laden andockt. (*) Wenn sich der Robomow nicht in Bewegung setzt, ein langer Pfeifton ertönt und die EIN-/AUS-Anzeige rot blinkt, sollten Sie die Anschlüsse des Begrenzungsdrahts am Kopfteil der Ladestation tauschen.
  • Seite 34 Anhang A Weitere Montageoptionen 1. An einer flachen Kante ausrichten. 26 cm 26 cm (10,2 Zoll) (10,2 Zoll) Scannen Sie diesen QR-Code, um sich das begleitende Video anzusehen. 2. An bei einer abfallenden Kante ausrichten. 7 cm 29 cm (2,7 Zoll) 36 cm (11,4 Zoll) 36 cm...
  • Seite 35 Anhang B - Sekundärabschnitte Verbundene Sekundärabschnitte Wenn Ihr Rasen über eine Passage mit weiteren Rasenabschnitten verbunden ist und der Robomow sie passieren kann, sollten Sie folgende Regeln beachten: • Der Abstand zwischen den Drähten in solchen Passagen sollte mindestens 15 cm (6 Zoll) betragen •...
  • Seite 36 Gut gemacht! Nun können Sie sich entspannen und den Robomow arbeiten lassen.
  • Seite 37 Kurzübersicht Lernen Sie Ihren Robomow kennen Ein-Tasten-Bedienung Weitere Optionen mit der mobilen App Die Pflege Ihres Robomow Fehlerbehebung Häufig gestellte Fragen So erreichen Sie den Kundendienst Technische Daten Garantiekarte...

  • Seite 38: Lernen Sie Ihren Robomow Kennen

    Lernen Sie Ihren Robomow kennen Um Ihren Robomow besser zu kennen, sollten Sie sich mit seinen verschiedenen Teilen und Meldungen vertraut machen. Für einen reibungslosen Betrieb sollten Sie Bescheid wissen, wie der Robomow arbeitet und interagiert. Vorderseite Traggriff Freiliegendes Vorderes Gehäuse...
  • Seite 39 Ansicht Unterseite Schwimmendes Mähdeck Mähklinge Robuste Antriebsräder Hebesensor...
  • Seite 40 Bedienfeld / Display STOPP / Taste „Home“ Sicherungsanzeige Leuchtet orange: Kindersicherung ist aktiv Blinkt orange: Akkuanzeige: Diebstahlschutz ist aktiv Blinkt grün: Mäher wird in der EIN-/AUS-Anzeige Ladestation geladen Leuchtet grün: Der Akku ist Leuchtet grün: Der Mäher wird vollständig geladen eingeschaltet / der Mäher ist in Blinkt rot: Der Akku ist fast Betrieb...
  • Seite 41 Ladestation Ladekontakte Kopfteil der Ladestation Rückseitiger Steckplatz und Öffnung zum Entnehmen des Kopfteils Anzeige der Ladestation Leuchtet grün: Das Begrenzungsdrahtsignal ist OK; der Mäher befindet sich in der Ladestation Blinkt grün: Das Begrenzungsdrahtsignal ist OK; der Mäher befindet sich außerhalb der Ladestation Schnelles rotes Blinken: Der Begrenzungsdraht ist beschädigt oder nicht verbunden Langsames rotes Blinken: Schlechte Verbindung des...

  • Seite 42: Ein-Tasten-Bedienung

    Ein-Tasten-Bedienung Zuallererst WICHTIGER SICHERHEITSHINWEIS! Lassen Sie den Robomow während des Betriebs nicht unbeaufsichtigt, falls sich Kinder, andere Personen oder Haustiere in der Nähe aufhalten könnten. Mähen Sie nie, wenn sich andere Personen (insbesondere Kinder) oder Haustiere in der Nähe aufhalten.
  • Seite 43 Den Robomow einschalten Um den Robomow einzuschalten, halten Sie die Ein-/Aus-Taste 2 Sekunden lang gedrückt, bis die EIN-/AUS-Anzeige leuchtet. Wenn Sie den Robomow ausschalten müssen, halten Sie einfach die GO-Taste 2 Sekunden lang gedrückt, bis die EIN-/AUS-Anzeige erlischt. Hinweis: Falls der Diebstahlschutz aktiviert ist (RX20 Pro-/RX20u- Modelle), müssen Sie Ihren...
  • Seite 44 60 Minuten) initiieren, indem Sie die Taste GO zweimal drücken. Wenn die Kindersicherung aktiviert ist, ist eine spezielle Tastenkombination für den Robomow erforderlich, um den Mähvorgang zu starten. Halten Sie die STOPP-Taste gedrückt und drücken Sie die Taste GO einmal, um die Kindersicherung für 30 Sekunden zu entsperren.
  • Seite 45 STOPP- Taste. Den Robomow zur Ladestation schicken Um den Robomow zur Ladestation zu schicken, drücken Sie einfach die STOPP -Taste, sobald sich der Robomow auf dem Rasen befindet. Im Abschnitt „Starten des Mähvorgangs“ erfahren Sie, wie man die Kindersicherung vorübergehend entsperrt, sofern sie aktiviert ist.

  • Seite 46: Weitere Optionen Mit Der Mobilen App

    Weitere Optionen mit der mobilen App (Nur RX20 Pro-/RX20u-Modelle) Der Robomow RX ist ein intelligentes, vernetztes Produkt. Er ist mit einem integrierten Bluetooth LE-Gerät ausgestattet, mit dem Sie Ihren Mäher über Ihr Smartphone steuern können. Ein kostenlose, ergänzende mobile App ermöglicht Ihnen ein völlig neues Mäherlebnis mit Ihrem Robomow RX20u oder RX20 Pro!
  • Seite 47 Hochdruckwasser ab. Flüssigkeiten können einzelne Komponenten des Mähers beschädigen. Verwenden Sie ein feuchtes Tuch zum Reinigen der Oberfläche, nachdem Sie angesammeltes Gras entfernt haben. Für eine bessere Wartung und Pflege des Robomow wird empfohlen, ihn vor dem Überwintern zu einem zertifizierten Robomow-Händler zu bringen.
  • Seite 48 Sicherungsanzeige dreimal auf um anzuzeigen, dass der Unterbrecher fehlt. • Falls der Diebstahlschutz aktiviert ist, bleibt er auch bei entnommenem Unterbrecher aktiv. Ersetzen der Klinge 1. Schalten Sie den Robomow aus, indem Sie die Taste GO etwa 2 Sekunden lang gedrückt halten.
  • Seite 49 2. Entnehmen Sie den Unterbrecher. Ziehen Anheben 3. Ziehen Sie Schutzhandschuhe an und untersuchen Sie die Klinge. 4. Verwenden Sie den mitgelieferten Sechskantschlüssel (im Lieferumfang der Ersatzklinge enthalten), um die Schrauben zu lösen. Halten Sie dabei die Klinge mit dem RoboTool fest. 5.
  • Seite 50 Aufbewahrung im Winter Robomow • Laden Sie den Robomow in der Ladestation vollständig auf • Schalten Sie ihn aus, indem Sie die Taste GO etwa 2 Sekunden lang gedrückt halten. • Bewahren Sie ihn an einem trockenen Ort bei einer Temperatur von über 0˚C auf.

  • Seite 51: Fehlerbehebung

    Fehlerbehebung Einfache Fehlerbehebungsschritte Wenn ein Fehler auftritt, leuchtet die Ein-/Aus-Anzeige des Robomow rot auf. Drücken Sie irgendeine Taste, ein Fehlerton ertönt, falls vorhanden. Der untenstehenden Tabelle können Sie die entsprechenden Behebungsmaßnahmen entnehmen. Anz. EIN-AUS- Bedeutung Behebungsmaßnahme Pieptöne Anzeige • Rotes Mäher außerhalb...
  • Seite 52 Sonstige Fehler • Prüfen Sie in der mobilen App* Leuchten oder wenden Sie sich an einen Robomow-Service. *Vergewissern Sie sich, dass das Netzteil richtig mit der Ladestation verbunden ist. (*) Alle Fehler und entsprechenden Korrekturmaßnahmen werden in der App angezeigt und geschildert.
  • Seite 53 Bringen Sie den Unterbrecher an, um den ausgeschaltet ist Mäher in Betrieb zu nehmen. Neustart Ihres Robomow Falls Sie Ihren Robomow neu starten müssen, schalten Sie ihn einfach aus und wieder ein. Zurücksetzen des Robomow auf Werkseinstellung Wenn der Robomow auf seine Werkseinstellung zurückgesetzt werden muss, halten Sie hierfür die Taste GO für mehr als 10 Sekunden gedrückt...
  • Seite 54 Sie die Klinge. Tauschen Sie sie gegebenenfalls aus. Vermeiden Sie es, nassen Rasen zu mähen. Um ein optimales Schnittergebnis zu erzielen, lassen Sie den Robomow nur mähen, wenn der Rasen trocken ist. Es wird empfohlen, den Rasen nicht in den frühen Morgenstunden zu mähen.
  • Seite 55 (nur RX20 Pro-/RX20u-Modelle) Überprüfen Sie, dass die Zeiten im Mäher richtig eingestellt sind. Die Einstellungen für Zeit und Datum müssen aktualisiert werden, sobald der Robomow eingeschaltet wird. Die Uhrzeit des Mähers wird automatisch synchronisiert, wenn er mit einem mobilen Gerät verbunden wird.
  • Seite 56 Bevor Sie sich an den Robomow-Kundendienst wenden, versuchen Sie, den Fehler selbst zu beheben: Prüfen Sie, ob das Netzteil an die Stromversorgung angeschlossen ist. Schalten Sie den Robomow aus und ein, indem Sie die Taste GO etwa 2 Sekunden lang gedrückt halten. Lesen Sie die Kapitel Fehlerbehebung und Häufig gestellt Fragen im Benutzerhandbuch für weitere Informationen zu dem Problem...

  • Seite 57: Technische Daten

    Technische Daten RX20 Pro RX20u RX12u Kennzeichnung Rasenmähroboter Rasenmähroboter Rasenmähroboter EMPFOHLENE 200 m2 (2.150 ft2) 200 m2 (2150 ft2) 150 m2 (1.600 ft2) RASENFLÄCHE Maximale 300 m2 (3200 ft2) 300 m2 (3200 ft2) 250 m2 (2700 ft2) Rasenfläche Ladestation Inbegriffen...
  • Seite 58 Reinigen der Unterseite des Produkts; Infolge von Schäden an der Klinge, die durch Steine oder andere Objekte, die während des Betriebs auf dem Rasen lagen, verursacht wurden; Durch die Verwendung von Teilen, die nicht von Robomow hergestellt bzw. verkauft werden;...
  • Seite 59 Gewerbliche oder professionelle Nutzung des Produkts. Umweltschäden und/oder Schäden, die darauf zurückzuführen sind, dass das Produkt im Winter bei Schnee und Eis draußen gelassen wurde und nicht gemäß der Robomow- Anweisungen über den Winter eingelagert wurde. Schäden aufgrund höherer Gewalt, wie etwa Gewitter, Überschwemmungen, Brand, falsche Spannung.
  • Seite 60 Lernen Sie Ihren Rasen Kontakt DOC9043A-DE...
