1.6

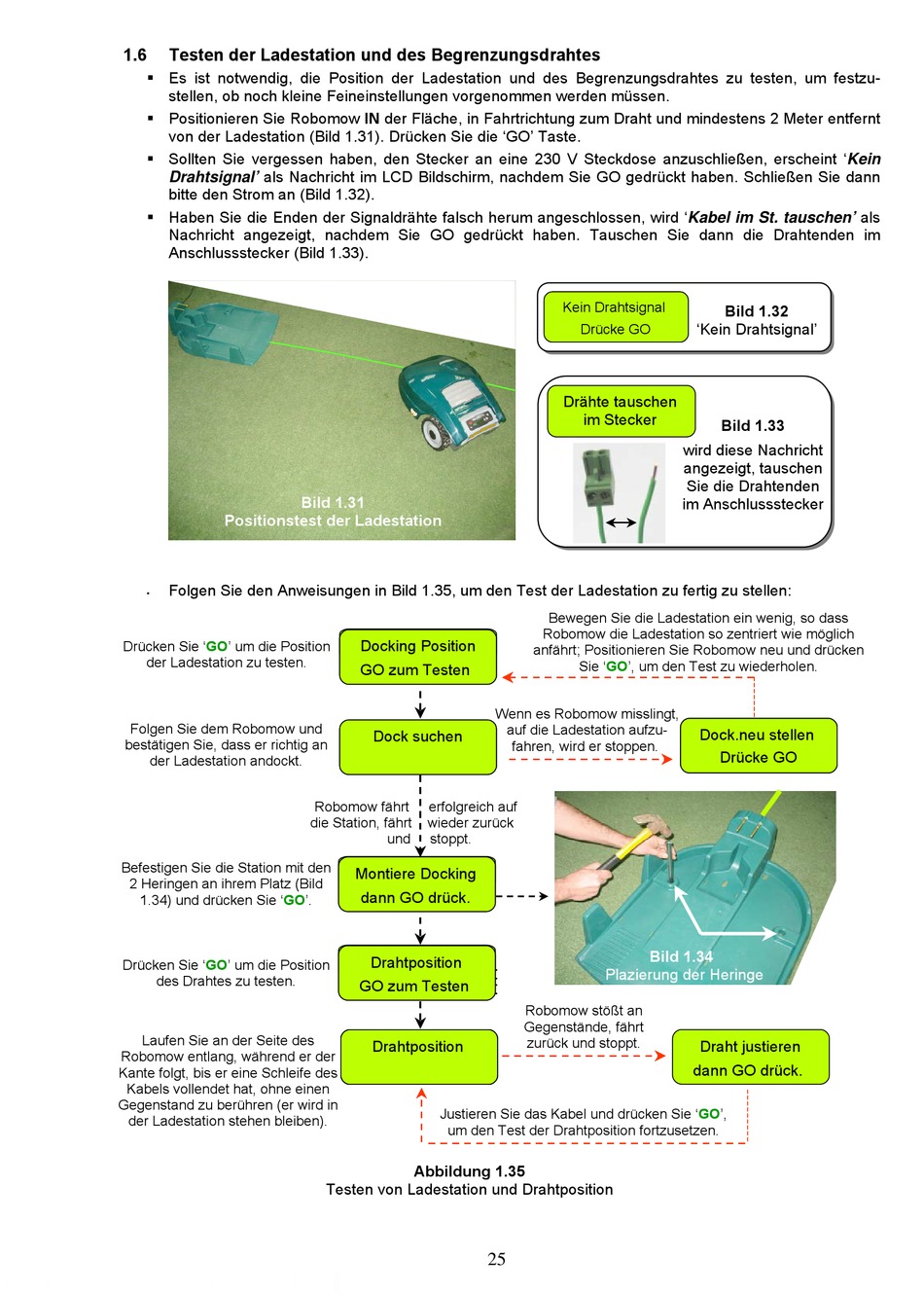

Testen der Ladestation und des Begrenzungsdrahtes
Es ist notwendig, die Position der Ladestation und des Begrenzungsdrahtes zu testen, um festzu-
stellen, ob noch kleine Feineinstellungen vorgenommen werden müssen.
Positionieren Sie Robomow IN der Fläche, in Fahrtrichtung zum Draht und mindestens 2 Meter entfernt
von der Ladestation (Bild 1.31). Drücken Sie die 'GO' Taste.
Sollten Sie vergessen haben, den Stecker an eine 230 V Steckdose anzuschließen, erscheint 'Kein
Drahtsignal' als Nachricht im LCD Bildschirm, nachdem Sie GO gedrückt haben. Schließen Sie dann
bitte den Strom an (Bild 1.32).
Haben Sie die Enden der Signaldrähte falsch herum angeschlossen, wird 'Kabel im St. tauschen' als
Nachricht angezeigt, nachdem Sie GO gedrückt haben. Tauschen Sie dann die Drahtenden im
Anschlussstecker (Bild 1.33).
Positionstest der Ladestation
Folgen Sie den Anweisungen in Bild 1.35, um den Test der Ladestation zu fertig zu stellen:
Drücken Sie 'GO' um die Position
der Ladestation zu testen.
Folgen Sie dem Robomow und
bestätigen Sie, dass er richtig an
der Ladestation andockt.
Befestigen Sie die Station mit den
2 Heringen an ihrem Platz (Bild
1.34) und drücken Sie 'GO'.
Drücken Sie 'GO' um die Position
des Drahtes zu testen.
Laufen Sie an der Seite des
Robomow entlang, während er der
Kante folgt, bis er eine Schleife des
Kabels vollendet hat, ohne einen
Gegenstand zu berühren (er wird in
der Ladestation stehen bleiben).
Bild 1.31
Base position
Docking Position
Base position
Press GO to test
Press GO to test
GO zum Testen
Searching base
Dock suchen
Robomow fährt
erfolgreich auf
die Station, fährt
wieder zurück
und
stoppt.
Peg base
Montiere Docking
Peg base
then press GO
dann GO drück.
then press GO
Wire position
Drahtposition
Wire position
Press GO to test
GO zum Testen
Press GO to test
Drahtposition
Wire position
Wire position
Justieren Sie das Kabel und drücken Sie 'GO',
um den Test der Drahtposition fortzusetzen.
Abbildung 1.35
Testen von Ladestation und Drahtposition
Kein Drahtsignal
No wire signal
Drücke GO
Press GO
Drähte tauschen
im Stecker
Plot connector
Bewegen Sie die Ladestation ein wenig, so dass
Robomow die Ladestation so zentriert wie möglich
anfährt; Positionieren Sie Robomow neu und drücken
Sie 'GO', um den Test zu wiederholen.
Wenn es Robomow misslingt,
auf die Ladestation aufzu-
fahren, wird er stoppen.
Figure 1.34
Bild 1.34
Plazierung der Heringe
Placement of stakes
Robomow stößt an
Gegenstände, fährt
zurück und stoppt.
25
Bild 1.32
'Kein Drahtsignal'
Bild 1.33
wird diese Nachricht
angezeigt, tauschen
Sie die Drahtenden
im Anschlussstecker
Dock.neu stellen
Reposition Base
Drücke GO
Press GO
Draht justieren
dann GO drück.
