Lüsterklemmen oder verdrehte Kabel sind keine gute Verbindungsmöglichkeit. Die offenen
Kabelteile korrodieren am Boden, was zu einer Unterbrechung des Signalkreises führen kann.
1.3.4 Fertigstellen der Drahtinstallation
Ist das Drahtkabel fertig verlegt und befestigt, ist der letzte Schritt, es an den Signalgeber
anzuschließen und die Verlegung zu testen.
Befestigen Sie beide Drähte am Start- bzw. Endpunkt mit dem gleichen Rasennagel (Bild 1.2),
führen Sie beide Drähte nun dicht beisammen von der Fläche weg bis zur Position des
Signalgebers (verwenden Sie immer denselben Nagel, um beide Drähte am Boden zu fixieren).
Es befinden sich nun zwei Drahtenden am Startpunkt Ihrer Installation (Bild 1.14).
Fixieren Sie beide Drähte mit einem Rasennagel am Boden und verdrehen Sie diese.
Kürzen Sie beide Drahtenden auf gleiche Länge um überstehenden Drahtrest zu vermeiden.
Entfernen Sie am zweiten Drahtende etwa 6 mm Isolierung (Bild 1.15).
Befestigen Sie das freiliegende Ende mit einem Schraubendreher im Anschlussstecker; ziehen
Sie die Schraube fest, um das Kabel sicher im Stecker anzuschließen (Bild 1.16).

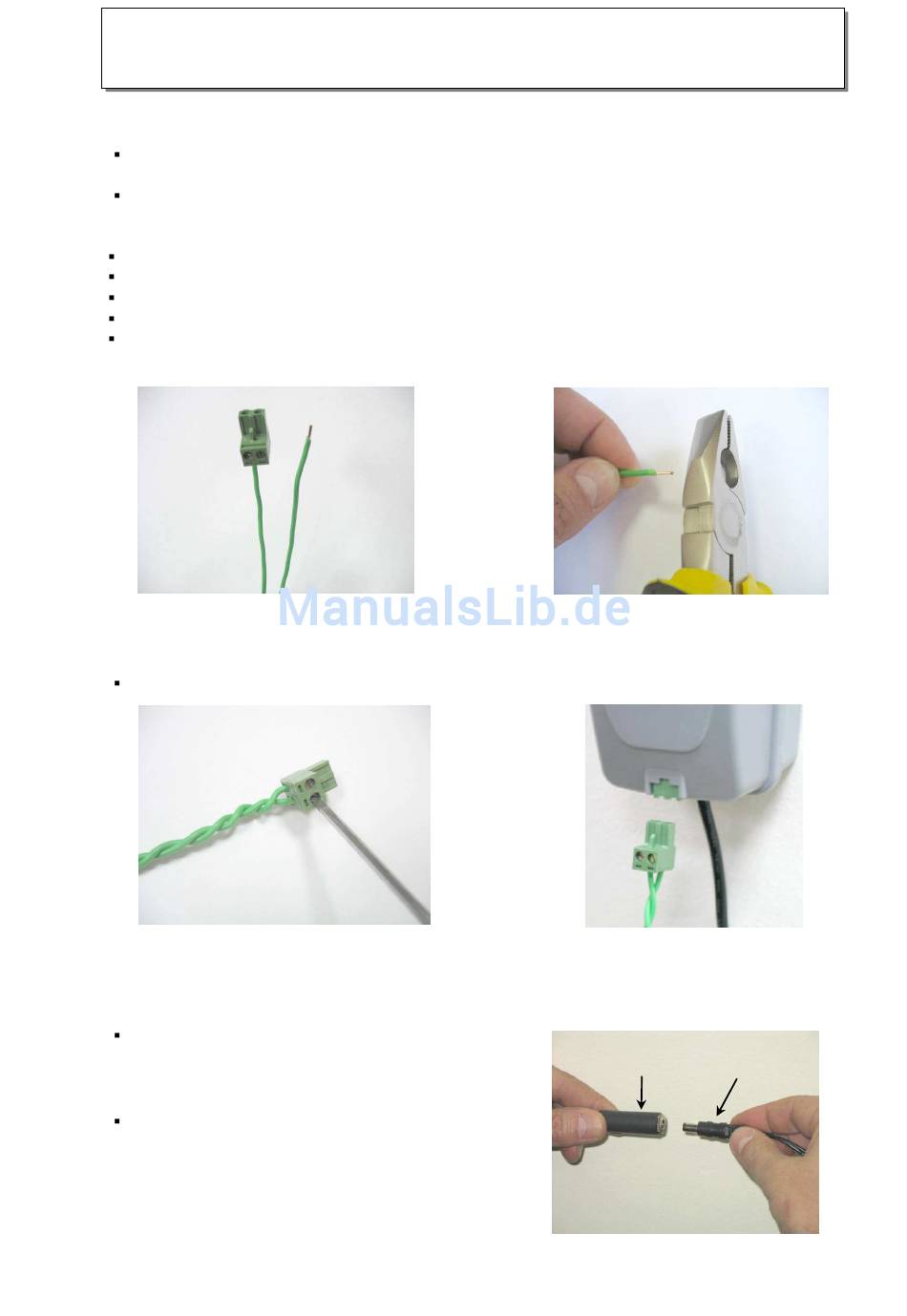

Bild 1.14 -
Zwei lose Drahtenden am
Startpunkt der Installation
Stecken Sie den Anschlussstecker in den Signalgeber (siehe Bild 1.17)
Festschrauben der Drahtenden
im Anschlussstecker
Schließen Sie das Stromkabel des Signal-
gebers an das Standard-Netzteil an, wie in
Bild 1.18. Dann stecken Sie das Netzteil an
eine Standardsteckdose mit 230 Volts AC.
Das Standardnetzteil ist für den Innenbereich
gebaut - suchen Sie daher einen trockenen,
belüfteten Platz (nicht mit Plastik verpacken).
Stellen Sie sicher, dass weder das Netzteil
noch der Anschluss des Schalters am Netzteil
Feuchtigkeit ausgesetzt werden.
16
WICHTIGE INFORMATION!
Bild 1.16 -
Bild 1.15 -
6 mm vom Drahtende
abisolieren.
Bild 1.17
Anschlussstecker am
Signalgeber anschließen
Signalgeber
Netzteil
Kabel
Bild 1.18
Spannungskabel des Signal-
gebers am Netzteil anschließen.
Kabel
