WARNUNG!
Ernsthafte Verletzungsgefahr!
Ladestation verlegen, stellen Sie sicher, dass es gut auf dem
Boden befestigt
Verlegen Sie das Kabel nicht über Wegen, Pfaden oder Einfahrten,
an denen es nicht sicher am Boden befestigt werden kann.
 Stellen Sie die Ladestation mindestens in einem Meter Entfernung zu Ecken auf;
 Installieren Sie die Station mit dem Rammschutz zur Innenseite der Fläche;
 Robomow ist wasserfest, dennoch sollten
Sie die Ladestation nicht direkt an einer
Sprinkleranlage installieren,
um maximalen Schutz zu gewährleisten.
Der Zaun der
Ladestation sollte
auf der Innenseite
des Rasens sein
The Fence should The Fence should
be inside lawn be inside lawn
Mind. 1m von der
Min 1m (3ft) Min 1m (3ft)
Ecke entfernt
from a corner from a corner
1.2.2 Mehrere Zonen/Flächen und Engpässe
Es kann sein, dass auf Ihrem Grundstück mehrere Zonen nötig sind, um das ganze Grundstück effektiv
von Robomow bearbeiten zu lassen. Wo Grasflächen nicht miteinander verbunden oder durch Zäune,
Gehsteige oder Objekte voneinander getrennt sind, ist es nötig, zwei oder mehr Zonen zu installieren.
Bei Installation mehrerer Zonen gibt es zwei Möglichkeiten, den Draht zu verlegen:
Möglichkeit A: Alle Zonen sind miteinander und mit der Ladestation verbunden. Der Signaldraht darf in
einer Schleife bis 500 Meter lang sein, wenn er mit Ladestation betrieben wird (Bild 1.4).
Möglichkeit B: Es werden mehrere Zonen gebildet, die mit Ladestation und Signalgeber betrieben
werden (erhältlich als Zubehör - siehe Kapitel 7). Der Signalgeber kann von Zone zu Zone
mitgenommen werden (Bild 1.5).
Um Robomow in eine andere Zone zu bewegen, fahren oder tragen Sie ihn einfach an den
gewünschten Einsatzort. Falls hierbei eine Zone eine geringere Arbeitszeit benötigt, können Sie dies
ganz einfach einstellen (Kapitel 2.1.2). Ist die separate Zone gemäht, fahren Sie den Mäher einfach
zum Aufladen zurück in seine Station.
Bestimmen des Abstands zwischen nebeneinanderliegenden Begrenzungsdrähten:
1. Wenn die Rasenzonen mit dem gleichen Begrenzungsdraht eingerichtet sind, der an die gleiche Quelle
(Ladestation / Signalgeber) angeschlossen ist, dann reicht ein Abstand von einem Meter zwischen den
Drähten um eine Interferenz zu vermeiden.
2. Wenn die Rasenzonen mit verschiedenen Begrenzungsdrähten eingerichtet sind, die nicht
untereinander verbunden sind, und jede seine eigene Quelle ( Ladestation / Signalgeber) hat, dann ist
einer der folgenden Punkte erforderlich:
a. Halten Sie einen Mindestabstand von 30-50cm zwischen den Drähten, was es Ihnen erlaubt so zu
mähen, dass sich die Rasenzonen überlappen. Synchronisieren Sie die Wochenprogramme so,
dass sichergestellt ist, dass es keine Interferenzen zwischen den Zonen geben wird. ODER
b. Halten Sie einen Abstand von zwei Metern zwischen den Begrenzungsdrähten ein, so müssen Sie
die Wochenprogramme nicht synchronisieren.
Wenn Sie das Stromkabel zur
ist und keine
Max. 15m
Max 15m (50ft) Max 15m (50ft)
Low voltage Low voltage
Niedrigspan-
cable cable
nungskabel

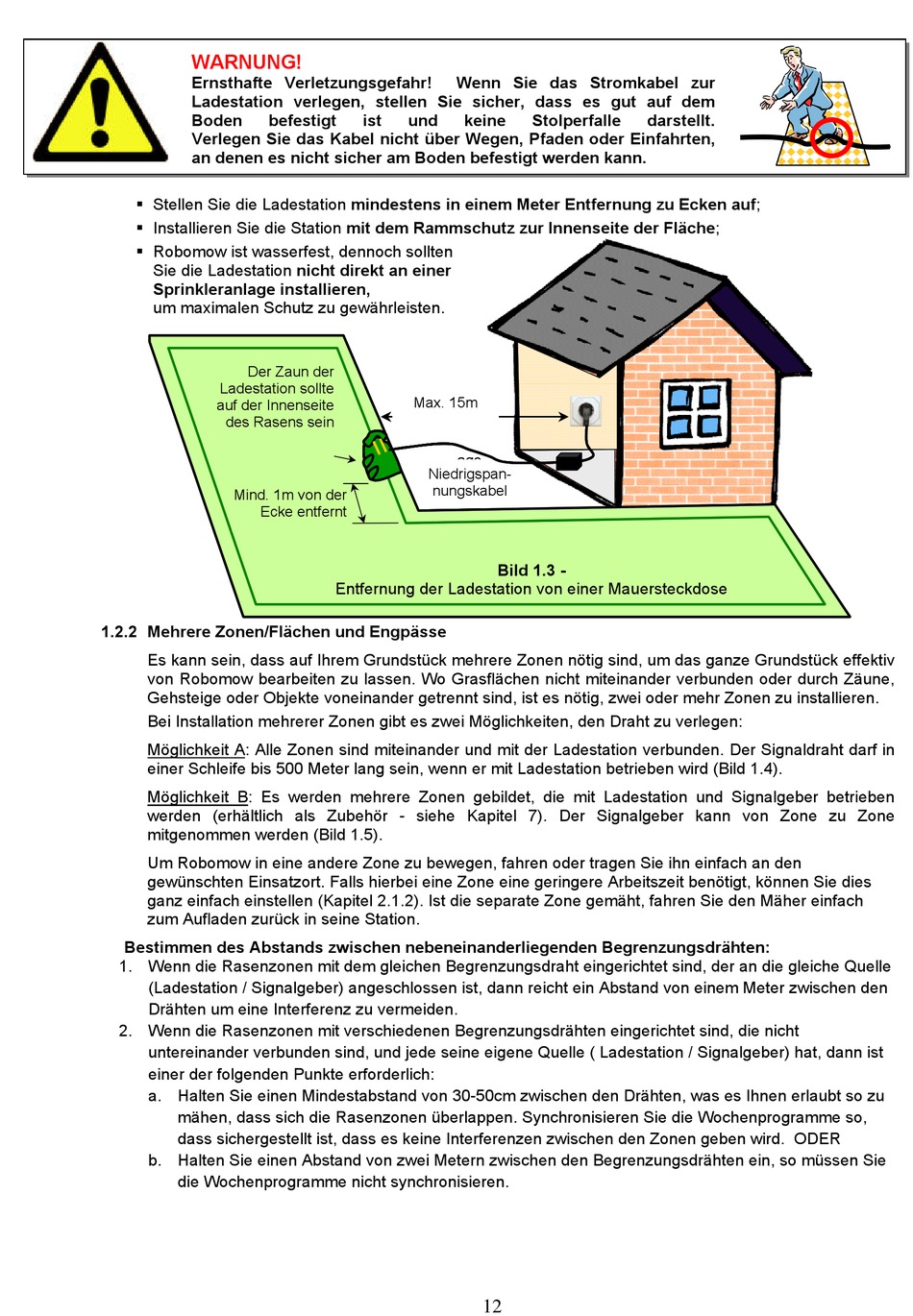

Bild 1.3 -
Entfernung der Ladestation von einer Mauersteckdose
12
Stolperfalle darstellt.
