Commandes et indicateurs

C
OMMANDES ET INDICATEURS
4
1. Bouton de verrouillage
2. Manette de commande
3. Sélecteur de vitesse/couple
4. Contacteur à clé
5. Bouton d'arrêt d'urgence
6. Commutateur de direction
7. Commutateur de mise de niveau longitudinale
8. Commutateur de mise de niveau latérale
9. Sélecteur de mise de niveau/conduite/levage
10. Bouton de préchauffage
11. Avertisseur
12. Niveau à bulle
Guide de l'opérateur
Commandes de la plate-forme
1
2
3
5
11
12
6
2
7
3
8
9
10
1. Horomètre
2. Bouton d'arrêt d'urgence
3. Commutateur de levage
4. Contacteur à clé
5. Capteur de niveau
6. Pompe de desserrage de frein
7. Robinet à pointeau
060588-026 SL26/30SL

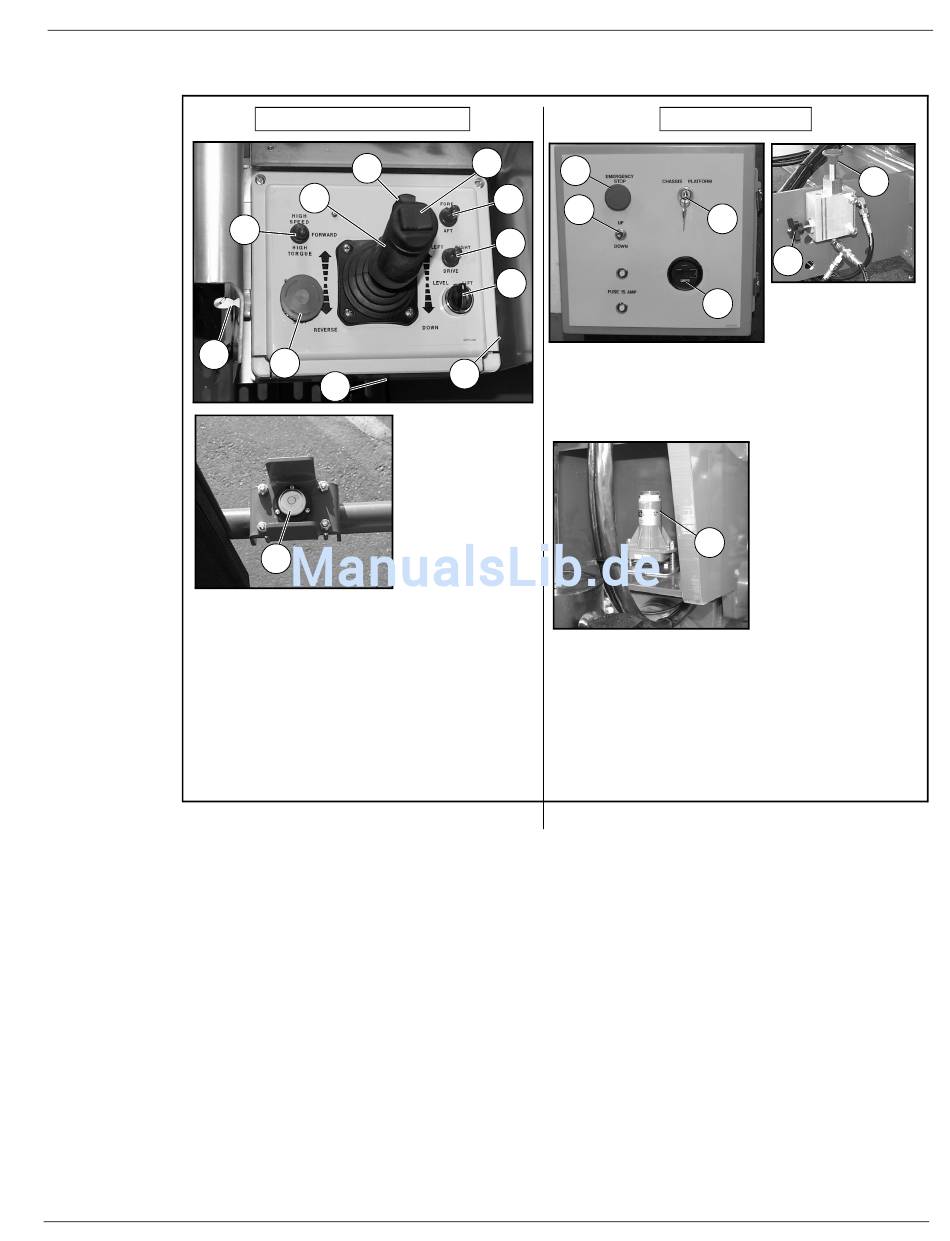

Figure 2 : Commandes et indicateurs
Commandes du châssis
4
7
1
5
6
Page 23
