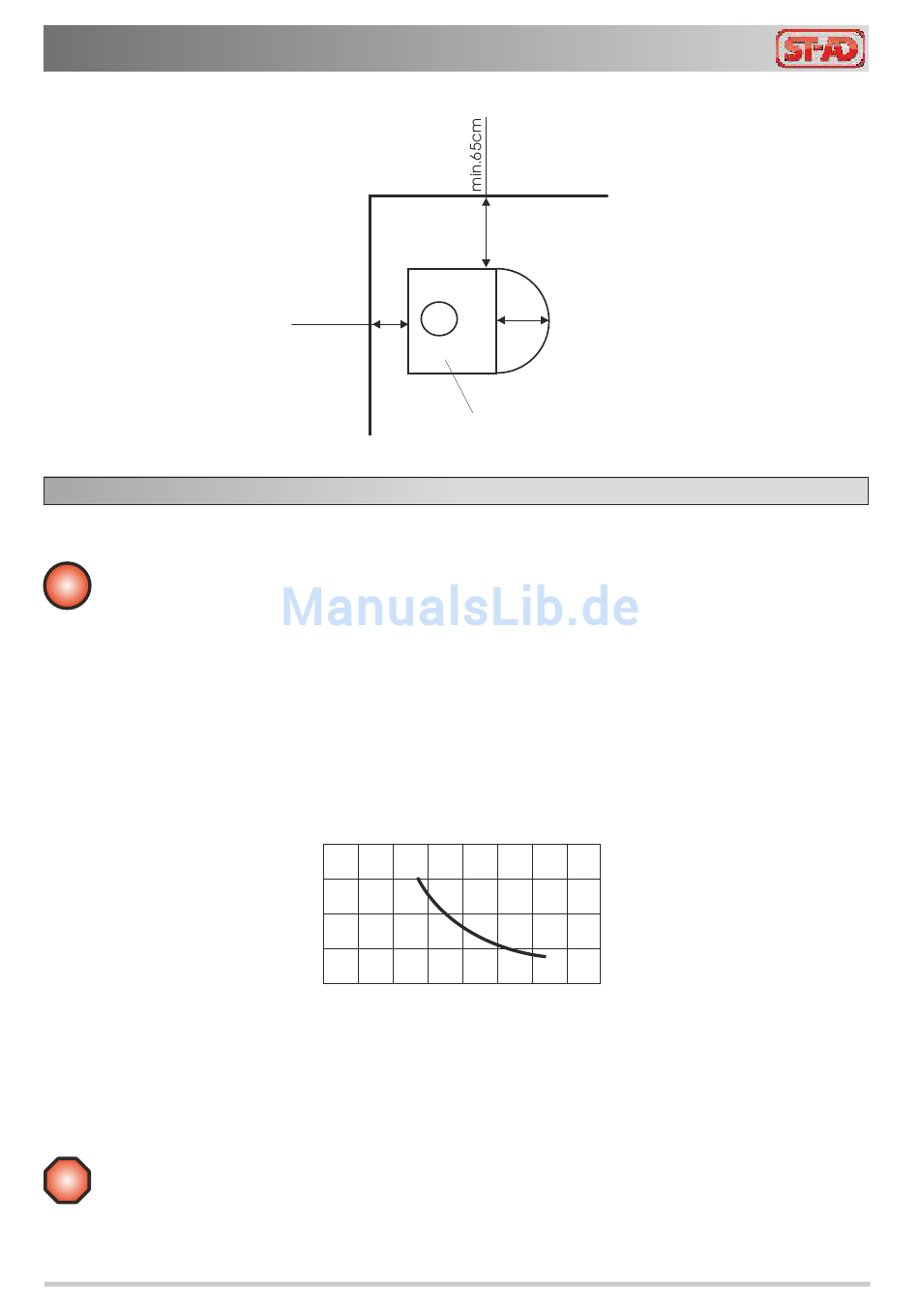

nach hinten: mind. 35cm
zur Seite: mind. 65cm
nach vorn: mind. 80cm
3.2 Schornsteinanschluß / Bemessung
Eine Voraussetzung für den einwandfreien Betrieb eines Kaminofens ist der richtig dimensionierte
Info
Schornstein. Die Berechnung des Schornsteins erfolgt nach DIN 18160, DIN EN13384 und unter
Zugrundelegung der Werte gemäss der technischen Daten laut Anlage.
Für die Berechnung muss der Abgasmassenstrom der Gesamtwärmeleistung eingesetzt werden.
Die zu berücksichtigende Schornsteinhöhe zählt ab dem Brennraumboden ( Rost ) des Kaminofens.
Beachten Sie die baurechtlichen Vorschriften der einzelnen Bundesländer.
Bei ungünstigen Voraussetzungen des Schornsteins ( z.B. niedrige Abgastemperaturen, zu geringe
Wärmedämmung oder zu großer Schornsteinquerschnitt ) wird der Einbau einer Nebenlufteinrichtung
empfohlen. Dadurch schafft man gleichbleibende Betriebsbedingungen für die Feuerstätte und verhindert
somit eine Versottung des Schornsteins. Der Kaminofenabgasquerschnitt im Verhältnis zur
Schornsteinlänge ist im Diagramm beispielhaft dargestellt.
Für die Abgase ist der kürzeste Weg zum Schornstein zu nutzen. Es sollte nach Möglichkeit nur ein
STOP
Bogen benutzt werden und das Abgasrohr unter 45° in den Schornstein geführt werden!
Die baurechtlichen Bestimmungen der Länder für den Minimalquerschnitt sind zu beachten!
Ausgabe 09/2017
min.35cm
Durchmesser in cm
25
20
15
Schorn-
steinlänge
1
2
3
Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten!
Bedienungsanleitung Kaminofen Rubin Lux
80cm
Kaminofen
4
5
6
7
8 m
Schematische Darstellung / V ollstaendigkeit nicht rechtsverbindlich
