01/2015 DE

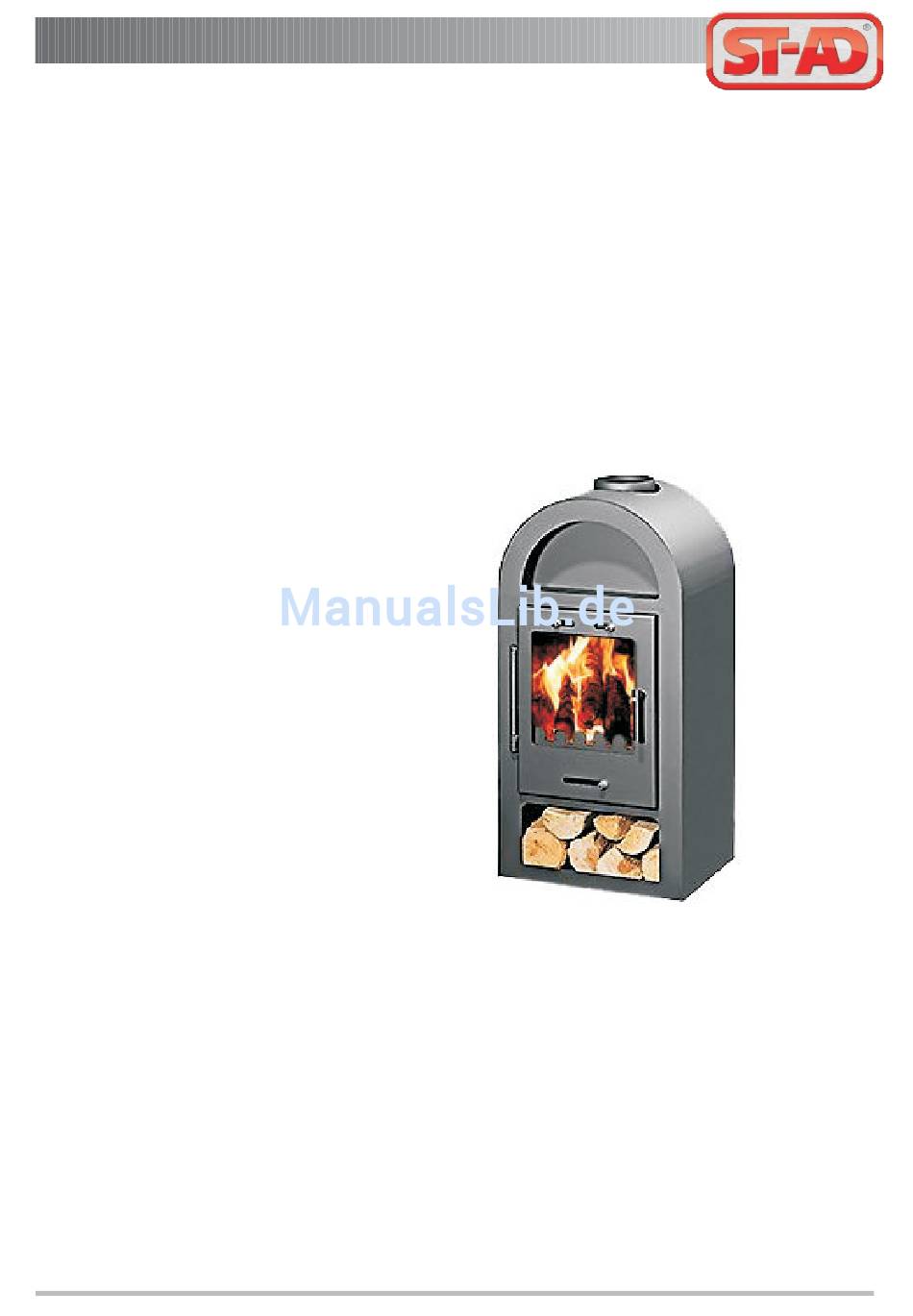

Bedienung & Montage / Technische Anleitung

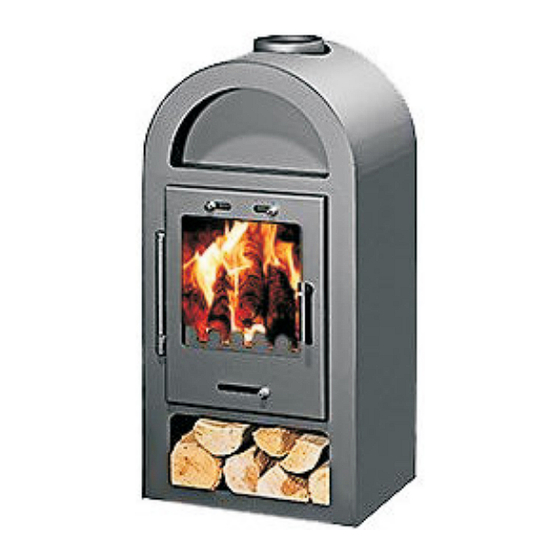

Kaminofen Odin
Raumheizer für feste Brennstoffe Zeitbrandfeuerstätte für geschlossenen Betrieb
Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten!
Bedienungsanleitung Kaminofen Odin
Bitte aufbewahren !
Wir beglückwünschen Sie zu der guten Wahl!
Mit dem Kauf dieses Kaminofens haben Sie eine hervorragende
Variante, Ihr Haus oder Ihre Wohnung zu beheizen, gewählt.
Die wunderschöne Möglichkeit das Feuer zu beobachten erhöht Ihr
Gefühl für Komfort und Behaglichkeit .
Ausgabe 01/2015
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ST-AD Odin
Inhaltszusammenfassung für ST-AD Odin
- Seite 1 Mit dem Kauf dieses Kaminofens haben Sie eine hervorragende Variante, Ihr Haus oder Ihre Wohnung zu beheizen, gewählt. Die wunderschöne Möglichkeit das Feuer zu beobachten erhöht Ihr Gefühl für Komfort und Behaglichkeit . Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Odin Ausgabe 01/2015...
- Seite 2 Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte äß Kontakt mit uns auf. Hersteller : Nibu-Tec GmbH Auestraße 10 99817 Eisenach Tel: 03691 7012860 Fax: 03691 7012870 www.st ad.de info@st-ad.de Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 2 Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015...
-
Seite 3: Inhaltsverzeichnis
6.2. Anheizen 6.3. normaler Heizbetrieb 6.4. Betriebsstörung 6.4.1. Schornsteinbrand 6.4.2. Problembehebung Wartung und Reinigung Wissenswertes Anlagen Technische Daten Maße / Anschlüsse Zubehör Abnahme- und Übergabeprotokoll Garantieblatt Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015 Seite 3... -
Seite 4: Kurzbeschreibung
Der Kaminofen wird fertig montiert in einer Einwegbox auf einer Einwegpalette angeliefert. Info Die Montage- und Bedienungsanleitung sowie der Schutzhandschuh (zur Bedienung) sind im Feuerraum des Kaminofens hinterlegt. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 4 Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015... -
Seite 5: Gewährleistungsbedingungen
VDE 0100, VDE 0110, VDE 0116, VDE 0435, VDE 0520, VDE 0550, VDE 0631, VDE 0660, VDE 0875 Diese Normen sind nach Ihrer jeweils gültigen Fassung zu gebrauchen und je nach Anlagenart zu erfüllen. Der Kaminofen ist geprüft nach EN 13240. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015 Seite 5... -
Seite 6: Aufstellen Des Kaminofens
Die Zustimmung der örtlichen Bauaufsichtsbehörde bzw. des Bezirksschornsteinfegermeisters ist für die Wahl des Aufstellortes einzuholen. Dies gilt auch für Maßnahmen zur notwendigen Be- und Entlüftung des Raumes und der abgasseitigen Anbindung. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 6 Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015... -
Seite 7: Schornsteinanschluß
Für die Abgase ist der kürzeste Weg zum Schornstein zu nutzen. Es sollte nach Möglichkeit nur ein STOP Bogen benutzt werden und das Abgasrohr unter 45° in den Schornstein geführt werden! Die baurechtlichen Bestimmungen der Länder für den Minimalquerschnitt sind zu beachten! Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015 Seite 7... -
Seite 8: Verbrennungsluftzufuhr
Betrieb des Kaminofens ) verknüpft sein. 1. Zuluftgatter 2. Kaminofen 3. Dunstabzugshaube Scho 4. Raumluftverbund Achtung bei Wohnungslüftungsanlagen! Skizze gemeinsamer Betrieb Feuerstätten - Dunstabzugshaube Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 8 Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015... -
Seite 9: Anschluss Rauchrohr
Wände oder teilweise brennbare Baustoffe zu führen, so sind diese mit mind. 20cm Abstand mit nichtbrennbaren, Leichtbeton oder fombeständigen Baustoffen der Baustoffklasse A Wärmedämmmaterial zu isolieren. der Brennstoffklasse A Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015 Seite 9... -
Seite 10: Elektroinstallation
Schornsteinbrand führen kann. Ein Schaden durch solche Fehlbedienung wird weder durch eine Garantie, noch durch eine Versicherung gedeckt. (Sekundärluft=Scheibenspülung) Kohleabbrand: Sekundärluftschieberegler geschlossen! STOP STOP STOP STOP STOP STOP Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 10 Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015... -
Seite 11: Brennstoff
Der Zentralinnungsverband des Schornsteinfegerhandwerks empfiehlt eine Trocknungszeit für: - Pappel und Fichte ..................1Jahr - Linde, Erle und Birke................1 1/2 Jahre - Buche, Eiche, Esche und Obstbaum............2 Jahre Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015 Seite 11... -
Seite 12: Betrieb
Rauchrohr mit Einbrennlack behandelt sind, welcher erst nach einigen Betriebsstunden seine endgültige Festigkeit erreicht hat. Der Aufstellraum ist gut zu lüften und Berührungen mit dem Einbrennlack sind zu vermeiden. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 12 Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015... -
Seite 13: Normaler Heizbetrieb
Schließen Sie alle Öffnungen, durch die zusätzliche Verbrennungsluft in den Schornstein eintreten kann, zum Beispiel die Luftregulierungsklappe an allen am Schornstein angeschlossenen Feuerstätten Verständigen Sie unverzüglich Ihren zuständigen Bezirksschornsteinfegermeister. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015 Seite 13... -
Seite 14: Problembehebung
Im normalen Heizbetrieb und mit den richtigen Brennstoffen bleibt die Scheibe fast rußfrei. Sollte sich dennoch Schmutz ablagern, so reinigen Sie diese am besten mit einem feuchten Tuch, welches in etwas feine Asche getupft wurde. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 14 Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015... -
Seite 15: Wissenswertes
Absatz Brennstoffe entsprechen und zu feucht sein, kann es im Holzlagerfach nachgetrocknet werden. Das Holzlagerfach darf nicht so vollgepackt werden, dass die seitlichen Konvektionskanäle verstopft werden. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015 Seite 15... - Seite 16 Eine Schornstein-Mehrfachbelegung ist bei Kaminöfen der Bauart 1 zulässig. Der Nachweis der Schornsteineignung ist für jeden Betriebszustand nach DIN 4705 / DIN EN 13384 zu führen. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 16 Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015...
-
Seite 17: Technische Daten
Bauart 1 nach DIN 18891 , EN 13240 / Erfüllt die aktuellen Anforderungen der 1. BImSchV, Stufe 2. 1,94 kg naturbelassenes Scheitholz entspricht ca. 2 - 3 Holzscheite Kantenlängen 330mm x 70mm x 60 mm Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015 Seite 17... -
Seite 18: Anlage 2 Zeichnung / Bemaßung
10. Rauchrohranschluss DN150 3. Feuerraumtür 7. Gußrost 4. Holzlagerfach 8. Primärluftöffnung Größe: HxBxT - 975x400x470mm Sicherheitsabstände: 80cm nach vorn, 30cm zur Seite und 35cm nach hinten Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 18 Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015... -
Seite 19: Zubehör
Combi-ELEGANCE-Erweiterung 2 mm 150/160 931506180 Combi-ELEGANCE-Erweiterung 2 mm 150/180 931506200 Combi-ELEGANCE-Erweiterung 2 mm 150/200 931507010 Rauchrohrset inkl. Drosselklappe, Rosette, Reinigungsöffnung 931507001 Rauchrohrset inkl. Drosselklappe, Rosette, Reinigungsöffnung (gezogen) Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015 Seite 19... -
Seite 20: Abnahme- Und Übergabeprotokoll
Einbaudatum: Anlagenbesitzer:_____________________________________________________________ _____________________________________________________________ Schornsteinzug [Pa]:___________ Abgastemperatur [°C]:__________________ Raumtemperatur [°C]:__________ Heizfläche [°C]:________________________ Verbindungstellen Rauchrohr abgedichtet mit:______________________________________ Bedienungsanleitung für den Kaminofen Odin wurde übergeben. Erste Inbetriebnahme ist im Beisein des Anlagenbesitzers erfolgt. Beanstandungen: ja, welche:__________________________________________________ nein ______________________________ ______________________________ Datum/Unterschrift Anlagenbesitzer Datum/Unterschrift Anlagenersteller Reklamation/ Mängelanzeige... - Seite 21 ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015 Seite 21...
- Seite 22 ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 22 Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015...
- Seite 23 ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015 Seite 23...
-
Seite 24: Garantieblatt
Bestandteil einer jeden Reklamation ist diese Bedienungsanleitung mit dem unten aufgeführten Vermerk unserer Endkontrolle, sowie das ausgefüllte und vom Schornsteinfeger/Installateur unterzeichnete Übergabeprotokoll. Desweiteren benötigen wir die zugehörige Rechnung / Kaufbeleg. Vermerk Endkontrolle Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 24 Bedienungsanleitung Kaminofen Odin, Ausgabe 01/2015...
