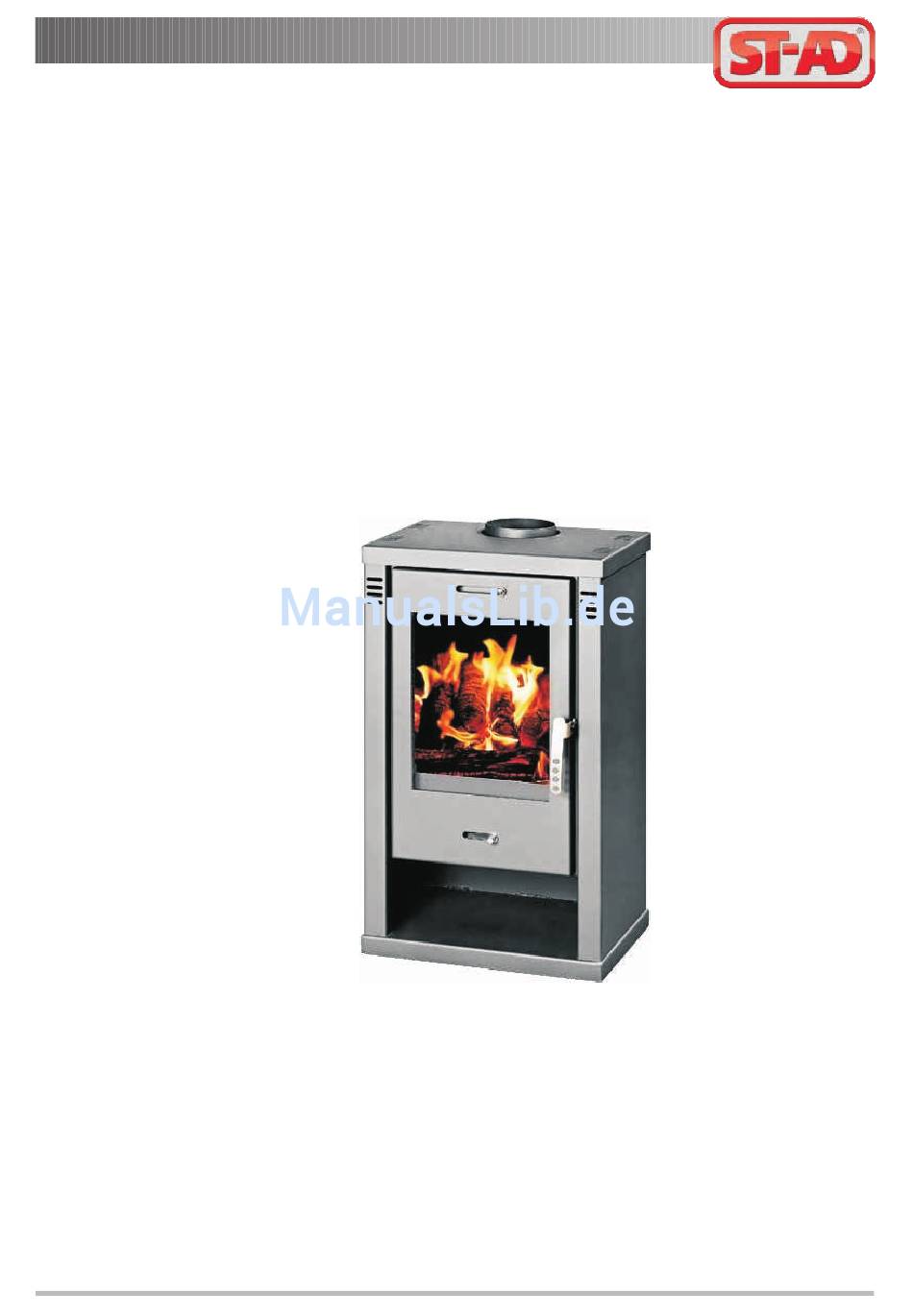

03/2014 DE
Bedienung & Montage / Technische Anleitung

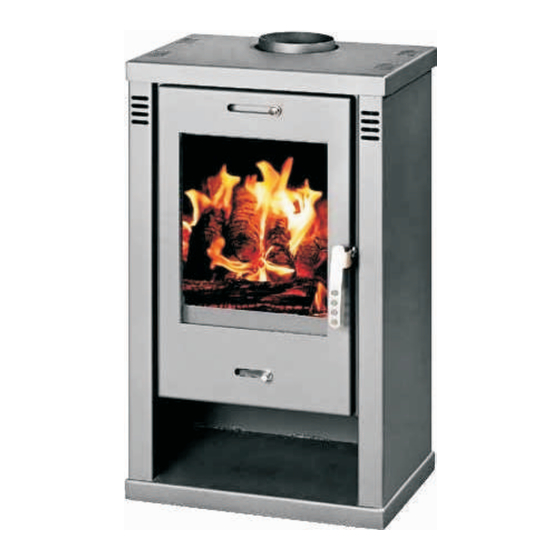

Kaminofen Torino
Raumheizer für feste Brennstoffe, Zeitbrandfeuerstätte für den geschlossenen Betrieb.
Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten!
Bedienungsanleitung Kaminofen Torino
Bitte aufbewahren !
Wir beglückwünschen Sie zu der guten Wahl!
Mit dem Kauf dieses Kaminofens haben Sie eine hervorragende
Variante, Ihr Haus oder Ihre Wohnung zu beheizen, gewählt.
Die wunderschöne Möglichkeit das Feuer zu beobachten erhöht
Ihr Gefühl für Komfort und Behaglichkeit .
Ausgabe 03/2014
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ST-AD Torino
Inhaltszusammenfassung für ST-AD Torino
- Seite 1 Mit dem Kauf dieses Kaminofens haben Sie eine hervorragende Variante, Ihr Haus oder Ihre Wohnung zu beheizen, gewählt. Die wunderschöne Möglichkeit das Feuer zu beobachten erhöht Ihr Gefühl für Komfort und Behaglichkeit . Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Torino Ausgabe 03/2014...
- Seite 2 Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte äß Kontakt mit uns auf. Hersteller : Hersteller : NIBU-TEC Auestraße 10 99817 Eisenach Tel: 03691 7009858 Fax: 03691 7009862 info@nibu-tec.de Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 2 Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014...
-
Seite 3: Inhaltsverzeichnis
6.2. Anheizen 6.3. normaler Heizbetrieb 6.4. Betriebsstörung 6.4.1. Schornsteinbrand 6.4.2. Problembehebung Wartung und Reinigung Wissenswertes Anlagen Technische Daten Maße / Anschlüsse Zubehör Abnahme- und Übergabeprotokoll Garantieblatt Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014 Seite 3... -
Seite 4: Kurzbeschreibung
Der Kaminofen wird fertig montiert in einer Einwegbox auf einer Einwegpalette angeliefert. Info Die Montage- und Bedienungsanleitung sowie der Schutzhandschuh (zur Bedienung) sind im Feuerraum des Kaminofens hinterlegt. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 4 Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014... -
Seite 5: Gewährleistungsbedingungen
Diese Normen sind nach Ihrer jeweils gültigen Fassung zu gebrauchen und je nach Anlagenart zu erfüllen. Der Kaminofen ist geprüft nach EN 13240 und erfüllt die Anforderungen der 1.BImSchV Stufe 2. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014 Seite 5... -
Seite 6: Aufstellen Des Kaminofens
Die Zustimmung der örtlichen Bauaufsichtsbehörde bzw. des Bezirksschornsteinfegermeisters ist für die Wahl des Aufstellortes einzuholen. Dies gilt auch für Maßnahmen zur notwendigen Be- und Entlüftung des Raumes und der abgasseitigen Anbindung. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 6 Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014... -
Seite 7: Schornsteinanschluß
Für die Abgase ist der kürzeste Weg zum Schornstein zu nutzen. Es sollte nach Möglichkeit nur ein STOP Bogen benutzt werden und das Abgasrohr unter 45° in den Schornstein geführt werden! Die baurechtlichen Bestimmungen der Länder für den Minimalquerschnitt sind zu beachten! Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014 Seite 7... -
Seite 8: Verbrennungsluftzufuhr
Betrieb des Kaminofens ) verknüpft sein. 1. Zuluftgatter 2. Kaminofen 3. Dunstabzugshaube Scho 4. Raumluftverbund Achtung bei Wohnungslüftungsanlagen! Skizze gemeinsamer Betrieb Feuerstätten - Dunstabzugshaube Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 8 Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014... -
Seite 9: Anschluss Rauchrohr
Wände oder teilweise brennbare Baustoffe zu führen, so sind diese mit mind. 20cm Abstand mit nichtbrennbaren, Leichtbeton oder fombeständigen Baustoffen der Baustoffklasse A Wärmedämmmaterial zu isolieren. der Brennstoffklasse A Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014 Seite 9... -
Seite 10: Elektroinstallation
Schadstoffemission verursacht, die zu einem Schornsteinbrand führen kann. Auch die Scheiben verschmutzen wesentlich schneller als bei Fachgerechter Bedienung. Ein Schaden durch solche Fehlbedienung wird weder durch eine Garantie, noch durch eine Versicherung gedeckt. (Sekundärluft=Scheibenspülung) Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 10 Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014... -
Seite 11: Brennstoff
Der Zentralinnungsverband des Schornsteinfegerhandwerks empfiehlt eine Trocknungszeit für: - Pappel und Fichte ..................1Jahr - Linde, Erle und Birke................1 1/2 Jahre - Buche, Eiche, Esche und Obstbaum............2 Jahre Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014 Seite 11... -
Seite 12: Betrieb
Rauchrohr mit Einbrennlack behandelt sind, welcher erst nach einigen Betriebsstunden seine endgültige Festigkeit erreicht hat. STOP Der Aufstellraum ist gut zu lüften und Berührungen mit dem Einbrennlack sind zu vermeiden. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 12 Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014... -
Seite 13: Normaler Heizbetrieb
Schließen Sie alle Öffnungen, durch die zusätzliche Verbrennungsluft in den Schornstein eintreten kann, zum Beispiel die Luftregulierungsklappe an allen am Schornstein angeschlossenen Feuerstätten Verständigen Sie unverzüglich Ihren zuständigen Bezirksschornsteinfegermeister. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014 Seite 13... -
Seite 14: Problembehebung
Im normalen Heizbetrieb und mit den richtigen Brennstoffen bleibt die Scheibe fast rußfrei. Sollte sich dennoch Schmutz ablagern, so reinigen Sie diese am besten mit einem feuchten Tuch, welches in etwas feine Asche getupft wurde. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 14 Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014... -
Seite 15: Wissenswertes
Absatz Brennstoffe entsprechen und zu feucht sein, kann es im Holzlagerfach nachgetrocknet werden. Das Holzlagerfach darf nicht so vollgepackt werden, dass die seitlichen Konvektionskanäle verstopft werden. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014 Seite 15... - Seite 16 Eine Schornstein-Mehrfachbelegung ist bei Kaminöfen der Bauart 1 zulässig. Der Nachweis der Schornsteineignung ist für jeden Betriebszustand nach DIN 4705 / DIN EN 13384 zu führen. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 16 Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014...
-
Seite 17: Technische Daten
Bauart 1 nach DIN 18891 , EN 13240 / Erfüllt die aktuellen Anforderungen der 1. BImSchV Stufe 2. 1,5 kg naturbelassenes Scheitholz entspricht ca. 2 - 3 Holzscheite Kantenlängen 330mm x 70mm x 60 mm Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014 Seite 17... -
Seite 18: Anlage 2 Zeichnung / Bemaßung
3. Fireclay brick (30 õ 64 õ 135) –2 pcs 4. Fireclay brick (30 õ 120 õ 266) –2 pcs 5. Side plate flat vermiculite -2 pcs Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 18 Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014... -
Seite 19: Zubehör
Combi-ELEGANCE-Erweiterung 2 mm 150/160 931506180 Combi-ELEGANCE-Erweiterung 2 mm 150/180 931506200 Combi-ELEGANCE-Erweiterung 2 mm 150/200 931507010 Rauchrohrset inkl. Drosselklappe, Rosette, Reinigungsöffnung 931507001 Rauchrohrset inkl. Drosselklappe, Rosette, Reinigungsöffnung (gezogen) Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014 Seite 19... -
Seite 20: Abnahme- Und Übergabeprotokoll
Einbaudatum: Anlagenbesitzer:_____________________________________________________________ _____________________________________________________________ Schornsteinzug [Pa]:___________ Abgastemperatur [°C]:__________________ Raumtemperatur [°C]:__________ Heizfläche [°C]:________________________ Verbindungstellen Rauchrohr abgedichtet mit:______________________________________ Bedienungsanleitung für den Kaminofen Torino wurde übergeben. Erste Inbetriebnahme ist im Beisein des Anlagenbesitzers erfolgt. Beanstandungen: ja, welche:__________________________________________________ nein ______________________________ ______________________________ Datum/Unterschrift Anlagenbesitzer Datum/Unterschrift Anlagenersteller Reklamation/ Mängelanzeige... - Seite 21 ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014 Seite 21...
- Seite 22 ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 22 Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014...
- Seite 23 ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014 Seite 23...
-
Seite 24: Garantieblatt
Bestandteil einer jeden Reklamation ist diese Bedienungsanleitung mit dem unten aufgeführten Vermerk unserer Endkontrolle, sowie das ausgefüllte und vom Schornsteinfeger/Installateur unterzeichnete Übergabeprotokoll. Desweiteren benötigen wir die zugehörige Rechnung / Kaufbeleg. Vermerk Endkontrolle Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 24 Bedienungsanleitung Kaminofen Torino, Ausgabe 03/2014...
