Bedienung & Montage / technische Anleitung

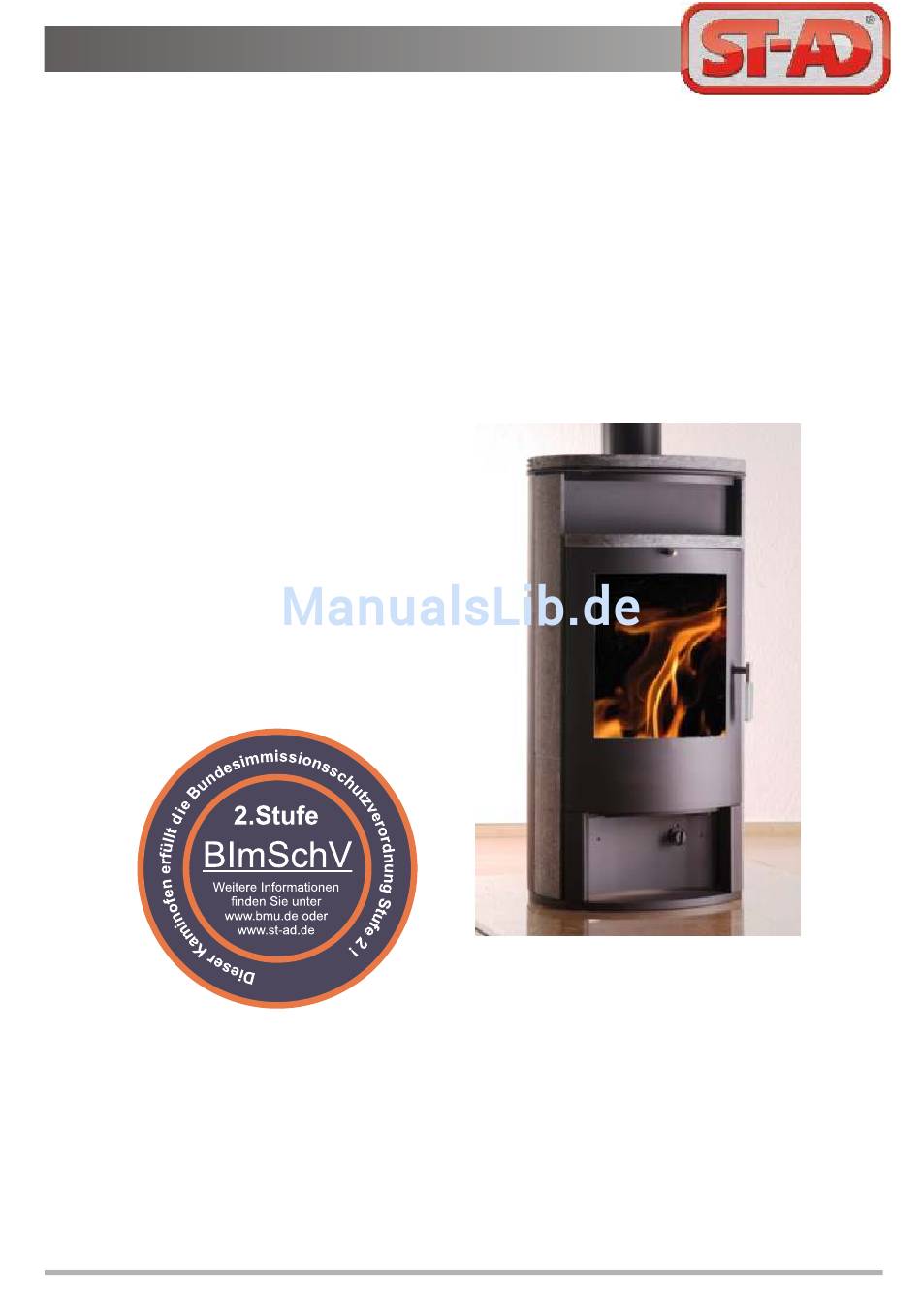

Kaminofen Mars BS
Raumheizer für feste Brennstoffe mit Warmwassererwärmung Zeitbrandfeuerstätte für geschlossenen Betrieb
Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014
Wir beglückwünschen Sie zu der guten Wahl!
Mit dem Kauf dieses Kaminofens haben Sie eine hervorragende
Variante gewählt, Ihr Haus oder Ihre Wohnung zu beheizen.
Die Möglichkeit das Feuer zu beobachten wird Ihr Gefühl für
Komfort und Behaglichkeit erhöhen.
Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ST-AD Mars BS
Inhaltszusammenfassung für ST-AD Mars BS
- Seite 1 Mit dem Kauf dieses Kaminofens haben Sie eine hervorragende Variante gewählt, Ihr Haus oder Ihre Wohnung zu beheizen. Die Möglichkeit das Feuer zu beobachten wird Ihr Gefühl für Komfort und Behaglichkeit erhöhen. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014...
- Seite 2 Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Hersteller : NIBU-Tec GmbH Auestraße 10 99817 Eisenach Tel.: 03691 7012860 Fax: 03691 7012870 http://www.st-ad.de E-Mail: info@st-ad.de Ausgabedatum: 11/2014 Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 2 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014...
-
Seite 3: Inhaltsverzeichnis
Mit diesem Achtungszeichen werden in dieser Anleitung besondere Hinweise markiert. Info Mit diesem Zeichen werden in dieser Anleitung nützliche Informationen und Tips für Montage und Bedienung markiert. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 3... -
Seite 4: Kurzbeschreibung/Gewährleistungsbedingungen
In dieser Anleitung wird im weiteren Verlauf Käufer oder Dritte; etwaige Schäden, die durch nur der Begriff Kaminofen verwendet. überhöhten Druck entstehen. Siehe auch Seite 32 Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 4 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014... -
Seite 5: Vorschriften
Das Sicherheitsventil muss bauteilgeprüft sein, seine Abblaseleitung muss der größten Nennwärmeleistung des Kessels entsprechen. (siehe Zubehörliste und DIN 4751/2,3 und 4) Beachten sie die Hinweise zur Installation des Sicherheitsventils! Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 5... -
Seite 6: Aufstellen Des Kaminofens
200 Kg !) - Der Betrieb des Kaminofens am mehrfachbelegten Schornstein ist prinzipiell möglich. Beim Betrieb mehrerer / verschiedener Feuerstätten bedarf es der Zustimmung Ihres Schornsteinfegermeisters. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 6 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014... -
Seite 7: Schornsteinanschluß
Dadurch schafft man gleichbleibende Betriebsbedingungen für die Feuerstätte und verhindert somit eine Versottung des Schornsteins. Du chm ser in c Schorn- steinlänge Schematische Darstellung / Vollstaendigkeit nicht rechtsverbindlich Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 7... -
Seite 8: Förderdruck
Zur Überprüfung / Messung / Einregulierung (kalter/warmer Betriebszustand) Ihrer Abgasanlage kontaktieren Sie Ihren zuständigen Bezirksschornsteinfegermeister, regionalen Heizungsinstallateur oder die Techniker der NIBU-Tec GmbH. Die gemessenen Daten des Schornsteinzuges sind im Abnahmeprotokoll zu vermerken. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 8 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014... -
Seite 9: Verbrennungsluftzufuhr
Betrieb des Kaminofens ) verknüpft sein. 1. Zuluftgatter 2. Kaminofen 3. Dunstabzugshaube 4. Raumluftverbund Achtung bei Wohnungslüftungsanlagen! Skizze gemeinsamer Betrieb Feuerstätten - Dunstabzugshaube Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 9... -
Seite 10: Anschluss Rauchrohr
Brennstoffklasse A zu isolieren. ACHTUNG: Nach der Installation der Abgasanlage darf der Kaminofen STOP auf keinen Fall angeheizt werden! Erst muss die wasserseitige Installation abgeschlossen werden. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 10 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014... -
Seite 11: Integration In Heizungssysteme
Ausdehnung des Wassers bei der Erwärmung auf, es ist entsprechend dem Wasserinhalt des Heizungssystems zu dimensionieren. Besonders zu berücksichtigen ist hierbei das Puffer-, Kombi- bzw. Solarspeichervolumen. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 11... -
Seite 12: Hinweise Hydraulische Einbindung
Bestimmungen des VDE und EVU´s sind hierbei zu beachten. STOP Bei Arbeiten an elektrischen Teilen (z.B. Pumpe/Rohranlegefühler) ist es zwingend erforderlich, den Stromkreis spannungsfrei zu schalten. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 12 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014... -
Seite 13: Bedienelemente
Versicherung gedeckt. Sekundärluftschieber Abbildung zeigt Regler "offen"/ Kaltstellung / Anheizstellung/ Kohleabbrand Türgriff-Feuerraum Primärluftregler Abbildung zeigt Regler "zu” (zu=0, auf=1) im Uhrzeigersinn wird der Primärluftregler geöffnet Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 13... -
Seite 14: Erläuterung Funktionsprinzip Thermostatische Regelung/Brennautomatik
Bei Erreichen eines selbstbrennenden Glutbettes - Stellung Drehregler Stufe 0, Sekundärluftschieber je nach gewollter Abbrandstärke (eine entscheidende Rolle für spielt hierbei der vorhandene Unterdruck in der Abgasanlage), wenn Drosselklappe vorhanden: Durchlass reduzieren Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 14 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014... - Seite 15 Aufgabe des Brennstoffes auf die vorhandene Restglut Stellung Drehregler verbleibt auf Stufe 1/rot Ausbrand, bzw. Beenden des Heizbetriebs: Schließen der Drosselklappe, Schließen des Sekundärluftschiebers Drehregler “Primärluft” Stufe 0/blau Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 15...
-
Seite 16: Brennstoff
Da der Sauerstoff im Wasser reagiert und sich Luftblasen bilden, muss zunächst die Luft abgelassen (Schnellentlüfter) werden. Anschließend ist das Wasser wieder aufzufüllen (empf. Betriebsdruck 1,5bar). Nach ca. 6 Wochen haben Sie einen konstanten Zustand erreicht. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 16 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014... -
Seite 17: Allgemeine Sicherheitshinweise
- Bei einer Temperatur zwischen 95°C und 100°C muss die Thermische Ablaufsicherung öffnen und den Kaminofen über den Sicherheitswärmetauscher (es wird Kaltwasser durch den Sicherheitswärmetauscher geleitet) abkühlen. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 17... -
Seite 18: Normaler Heizbetrieb
Schließen Sie alle Öffnungen, durch die zusätzliche Verbrennungsluft in den Schornstein eintreten kann, zum Beispiel die Luftregulierungsklappe an allen am Schornstein angeschlossenen Feuerstätten Verständigen Sie unverzüglich Ihren zuständigen Bezirksschornsteinfegermeister. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 18 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014... -
Seite 19: Problembehebung
Im normalen Heizbetrieb und mit den richtigen Brennstoffen bleibt die Scheibe fast rußfrei. Sollte sich dennoch Schmutz ablagern, so reinigen Sie diese am besten mit einem feuchten Tuch, welches in etwas feine Asche getupft wurde. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 19... -
Seite 20: Wissenswertes
Spraydosen mit der passenden Farbe bestellen. Griffe/Bedienelemente Die Bedienelemente des Kaminofens sind aus Metall. Die Griffe/Bedienelemente werden, wie die Vorderfront des Kaminofens, heiß. Sie sind mit einem Wärmeschutzhandschuh zu bedienen. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 20 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014... -
Seite 21: Bauart
Gerätes wird dieser pyrolyseähnliche Effekt teilweise abgeschwächt. Mangelhafte Zugverhältnisse der Abgasanlage (sowohl bei zu niedrigem, wie auch bei zu hohem Förderdruck) können hierbei zur vollkommenen Wirkungslosigkeit der Scheibenspülung führen. Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 21... -
Seite 22: Technische Daten
Wir weisen darauf hin, das es sich bei den oben aufgeführten technischen Daten um Daten aus der entsprechenden Typprüfung des Gerätes handelt. Diese auf Prüfständen ermittelten Werte können aufgrund ver- schieder Faktoren vor Ort, wie z.B. Schornstein und Witterungsbedingungen, abweichen! Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 22 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014... -
Seite 23: Anschlüsse Installation
2 x 1/2"AG Anschluss Thermische - Ablaufsicherung 1 x 1"AG Anschluss Vorlauf 1 x1"AG Anschluss Rücklauf 2 x 1"AG Anschluss Fühler (Thermische Ablaufsicherung, Temperaturdifferrenzregler) Abb. Mars BS Querschnitt/Draufsicht Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 23... -
Seite 24: Schaltschema Mit Heizkessel
16. Sicherheitsgruppe 17. Ausdehnungsgefäß 18. Kappenventil 19. Brauchwasserspeicher 20. Pumpe 21. Rückschlagklappe 22. Öl - Gas Heizkessel bodenstehend 23. Mischer (optional) 24. Ausdehnungsgefäß 25. Kappenventil Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 24 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014... -
Seite 25: Anlage 5 Schaltschema Mit Kombispeicher ( Autark )
14. Fühleranschluss Speicher 15. Mischer (optional) 16. Pumpe Heizkreis ( elekt. ) 17. Vorlauffühler 18. Ausdehnungsgefäß 19. Kappenventil 20. Kaltwassereintritt 21. Warmwasseraustritt 22. Kaltwassereintritt 23. Heizkreis Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 25... -
Seite 26: Anschlußschema Bs Modelle An Kombi / Pufferspeicher
Anlage 6 Anschlussschema aller BS- Modelle an einen Kombispeicher / Pufferspeicher Die Anschlußbelegeung des Kaminofen Mars BS finden Sie auf Seite 23! Schematische Darstellung / Vollstaendigkeit nicht rechtsverbindlich RH: Heizungsrücklauf VH: Heizungsvorlauf Pos. 1: Kaminofen Pos. 2: Umw älzpumpe Pos. 3: Kombispeicher / Pufferspeicher Pos. -
Seite 27: Anschlußschema Bs Modelle An Ein Bestehendes Heizungssystem
Anlage 7 Anschlussschema aller BS-Modelle an ein bestehendes Heizungssystem Die Anschlußbelegeung des Kaminofen Mars BS finden Sie auf Seite 23! Schematische Darstellung / Vollstaendigkeit nicht rechtsverbindlich RH: Heizungsrücklauf VH: Heizungsvorlauf Pos. 1: Kaminofen Pos. 2: Umw älzpumpe Pos. 3: Gas- bzw. -
Seite 28: Anlage 8 Installationszubehör ( Gegen Mehrpreis )
HE Pumpe Wilo YonosPara (BL-180) 14310026253 HE Pumpe Wilo YonosPara (BL-130) 1439010685 WILO - Nassläufer-HZ-Pumpe CLASSICSTAR RS 25/4 1439010675 WILO - Nassläufer-HZ-Pumpe CLASSICSTAR RS 25/6 Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 28 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014... -
Seite 29: Anlage 9 Zubehör
Combi-ELEGANCE-Erweiterung 2 mm 150/160 931506180 Combi-ELEGANCE-Erweiterung 2 mm 150/180 931506200 Combi-ELEGANCE-Erweiterung 2 mm 150/200 931507010 Rauchrohrset inkl. Drosselklappe, Rosette, Reinigungsöffnung 931507001 Rauchrohrset inkl. Drosselklappe, Rosette, Reinigungsöffnung (gezogen) Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 29... -
Seite 30: Abnahme- Und Übergabeprotokoll
Anlagenbesitzer:_____________________________________________________________ _____________________________________________________________ Schornsteinzug [Pa]:___________ Abgastemperatur [°C]:__________________ Raumtemperatur [°C]:__________ Heizfläche [°C]:________________________ Verbindungstellen Rauchrohr abgedichtet mit:______________________________________ Bedienungsanleitung für den Kaminofen Mars BS wurde übergeben. Erste Inbetriebnahme ist im Beisein des Anlagenbesitzers erfolgt. Beanstandungen: ja, welche:__________________________________________________ nein ______________________________ ______________________________ Datum/Unterschrift Anlagenbesitzer Datum/Unterschrift Anlagenersteller Reklamation/ Mängelanzeige... - Seite 31 Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014 Seite 31...
-
Seite 32: Garantieblatt
Bestandteil einer jeden Reklamation ist diese Bedienungsanleitung mit dem unten aufgeführten Vermerk unserer Endkontrolle, sowie das ausgefüllte und vom Schornsteinfeger/Installateur unterzeichnete Übergabeprotokoll. Desweiteren benötigen wir die zugehörige Rechnung / Kaufbeleg. Vermerk Endkontrolle Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten! Seite 32 Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014...
