Kaminofen "Venera"
Raumheizer für feste Brennstoffe, Zeitbrandfeuerstätte für geschlossenen Betrieb, Einzelraumfeuerstätte

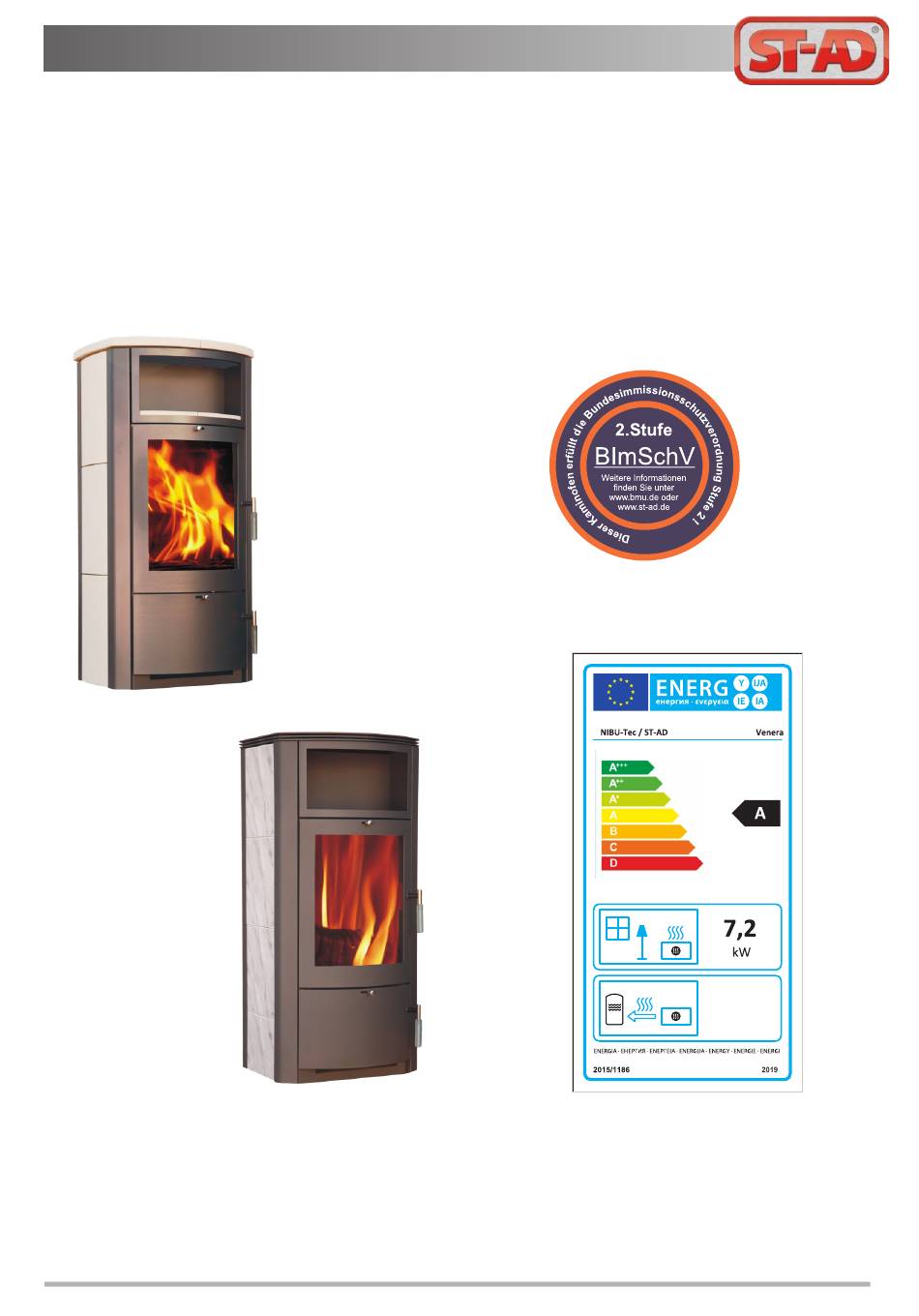

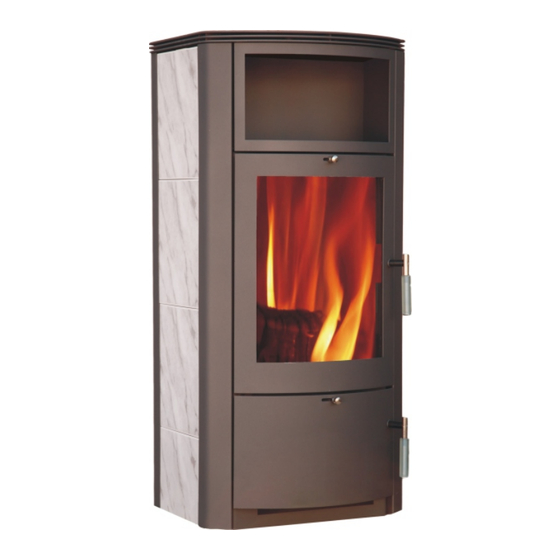

Kaminofen Venera
mit Kachelset
Wir beglückwünschen Sie zu der guten Wahl!
Mit dem Kauf dieses Kaminofens haben Sie eine hervorragende Variante gewählt, Ihr Haus oder
Ihre Wohnung zu beheizen.
Die Möglichkeit das Feuer zu beobachten wird Ihr Gefühl für Komfort und Behaglichkeit erhöhen.
Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten!
Bedienungsanleitung Kaminofen VENERA
Bitte aufbewahren !
Kaminofen Venera
Ausgabe 06/2014
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ST-AD Venera
Inhaltszusammenfassung für ST-AD Venera
- Seite 1 Mit dem Kauf dieses Kaminofens haben Sie eine hervorragende Variante gewählt, Ihr Haus oder Ihre Wohnung zu beheizen. Die Möglichkeit das Feuer zu beobachten wird Ihr Gefühl für Komfort und Behaglichkeit erhöhen. Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen VENERA Ausgabe 06/2014...
- Seite 2 Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Hersteller : NIBU-Tec GmbH Auestrasse 10 99817 Eisenach Deutschland Tel: Tel: 03691 7009858 Fax: 03691 7009862 http://www.st-ad.de E-Mail: info@nibu-tec.de Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen VENERA Ausgabe 06/2014...
-
Seite 3: Inhaltsverzeichnis
Sekundärluftzufuhr. Brennstoff Betrieb Allgemeine Sicherheitshinweise Anheizen normaler Heizbetrieb Betriebsstörung 6.4.1 Schornsteinbrand 6.4.2 Problembehebung Wartung und Reinigung Wissenswertes Anlagen Technische Daten Maße / Anschlüsse Zubehör Abnahme- und Übergabeprotokoll Garantieblatt Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Ausgabe 06/2014 Bedienungsanleitung Kaminofen VENERA... -
Seite 4: Kurzbeschreibung
Der Kaminofen wird fertig montiert in einer Einwegbox auf einer umweltfreundlichen Europalette angeliefert. Info Die Montage- und Bedienungsanleitung, der Schutzhandschuh (zur Bedienung) sowie der Fallschutz sind im Feuerraum des Kaminofens hinterlegt und durch Transportsicherungen gesichert. Bedienungsanleitung Kaminofen VENERA Ausgabe 06/2014... -
Seite 5: Gewährleistungsbedingungen
Diese Normen sind nach Ihrer jeweils gültigen Fassung zu gebrauchen und je nach Anlagenart zu erfüllen. Der Kaminofen ist geprüft und zugelassen nach EN 13240. Die Anforderungen der 1. BImSchV, Stufe 2 werden erfüllt! Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Ausgabe 06/2014 Bedienungsanleitung Kaminofen VENERA... -
Seite 6: Aufstellen Des Kaminofens
Die Zustimmung der örtlichen Bauaufsichtsbehörde bzw. des Bezirksschornsteinfegermeisters ist für die Wahl des Aufstellortes einzuholen. Dies gilt auch für Maßnahmen zur notwendigen Be- und Entlüftung des Raumes und der abgasseitigen Anbindung. Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen VENERA Ausgabe 06/2014... -
Seite 7: Schornsteinanschluß
Es sollte nach Möglichkeit nur ein Bogen benutzt werden und das Abgasrohr unter 45° in den Schornstein geführt werden! Die baurechtlichen Bestimmungen der Länder für den Minimalquerschnitt sind zu beachten! Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Ausgabe 06/2014 Bedienungsanleitung Kaminofen VENERA... -
Seite 8: Verbrennungsluftzufuhr
Abgaswächter am Kaminofen (Abschaltung der abluftbetriebenen Dunstabzugs- haube bei Betrieb des Kaminofens) verknüpft sein. 1. Zuluftgatter 2. Kaminofen 3. Dunstabzugshaube Scho 4. Raumluftverbund Achtung bei Wohnungslüftungsanlagen! Skizze gemeinsamer Betrieb Feuerstätten - Dunstabzugshaube Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen VENERA Ausgabe 06/2014... -
Seite 9: Anschluss Rauchrohr
Wände oder teilweise brennbare Baustoffe zu führen, so sind diese mit mind. 20cm Abstand mit nichtbrennbaren, Leichtbeton oder fombeständigen Baustoffen der Baustoffklasse A Wärmedämmmaterial zu isolieren. der Brennstoffklasse A Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Ausgabe 06/2014 Bedienungsanleitung Kaminofen VENERA... -
Seite 10: Elektroinstallation
Schwelbrand und die Scheiben verrußen. Es entsteht eine hohe Schadstoffemission, die zu einem Schornsteinbrand führen kann. Ein Schaden durch solche Fehlbedienung wird weder durch eine Garantie, noch durch eine Versicherung gedeckt. Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen VENERA Ausgabe 06/2014... -
Seite 11: Brennstoff
Der Zentralinnungsverband des Schornsteinfegerhandwerks empfiehlt eine Trocknungszeit für: - Pappel und Fichte ..................1Jahr - Linde, Erle und Birke................1 1/2 Jahre - Buche, Eiche, Esche und Obstbaum............2 Jahre Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Ausgabe 06/2014 Bedienungsanleitung Kaminofen VENERA... -
Seite 12: Betrieb
Rauchrohr mit Einbrennlack behandelt sind, welcher erst nach einigen Betriebsstunden seine endgültige Festigkeit erreicht hat. Der Aufstellraum ist gut zu lüften und Berührungen mit dem Einbrennlack sind zu vermeiden. Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen VENERA Ausgabe 06/2014... -
Seite 13: Normaler Heizbetrieb
Schließen Sie alle Öffnungen, durch die zusätzliche Verbrennungsluft in den Schornstein eintreten kann, zum Beispiel die Luftregulierungsklappe an allen am Schornstein angeschlossenen Feuerstätten Verständigen Sie unverzüglich Ihren zuständigen Bezirksschornsteinfegermeister. Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Ausgabe 06/2014 Bedienungsanleitung Kaminofen VENERA... -
Seite 14: Problembehebung
Im normalen Heizbetrieb und mit den richtigen Brennstoffen bleibt die Scheibe fast rußfrei. Sollte sich dennoch Schmutz ablagern, so reinigen Sie diese am besten mit einem feuchten Tuch, welches in etwas feine Asche getupft wurde. Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen VENERA Ausgabe 06/2014... -
Seite 15: Wissenswertes
Gegenständen während des Betriebes des Kaminofens geeignet. Nichtbrennbare Gegenstände wie Kehrschaufel / Schürhaken usw. können jedoch dort aufbewahrt werden, insofern gewährleistet ist das diese die seitlichen Konvektionskanäle nicht versperren bzw. verstopfen. Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Ausgabe 06/2014 Bedienungsanleitung Kaminofen VENERA... - Seite 16 Kaminöfen der Bauart 1 sind ausschließlich für den Betrieb mit geschlossenen Feuerraumtüren vorgesehen. Eine Schornstein-Mehrfachbelegung ist bei Kaminöfen der Bauart 1 zulässig. Der Nachweis der Schornsteineignung ist für jeden Betriebszustand nach DIN 4705 / DIN EN 13384 zu führen. Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen VENERA Ausgabe 06/2014...
-
Seite 17: Technische Daten
Bauart 1 nach DIN 18891, EN 13240, Erfüllt die Anforderungen der 1.BImSchV - Stufe 2 *2,5 kg naturbelassenes Scheitholz entspricht ca. 2 - 3 Holzscheite Kantenlängen 330mm x 70mm x 70 mm Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Ausgabe 06/2014 Bedienungsanleitung Kaminofen VENERA... -
Seite 18: Anlage 2 Zeichnung / Bemaßung
Anlage 2 Zeichnung / Bemaßung Abb. VENERA Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen VENERA Ausgabe 06/2014... -
Seite 19: Zubehör
Rauchrohrbogen 45° 200800045 T-Stück 200804090 Kondensatschale 200804091 T-Stück mit Kondensatschale 200804092 Wandrosette 20999080 Erweiterung 80/130 200806130 Erweiterung 80-150 200806150 WEITERES ZUBEHÖR UND ERSATZTEILE FINDEN SIE IN UNSEREM ONLINE-SHOP www.stad-shop.de Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Ausgabe 06/2014 Bedienungsanleitung Kaminofen VENERA... - Seite 20 ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen VENERA Ausgabe 06/2014...
-
Seite 21: Abnahme- Und Übergabeprotokoll
Einbaudatum: Anlagenbesitzer:_____________________________________________________________ _____________________________________________________________ Schornsteinzug [Pa]:___________ Abgastemperatur [°C]:__________________ Raumtemperatur [°C]:__________ Heizfläche [°C]:________________________ Verbindungstellen Rauchrohr abgedichtet mit:______________________________________ Bedienungsanleitung für den Kaminofen VENERA wurde übergeben. Erste Inbetriebnahme ist im Beisein des Anlagenbesitzers erfolgt. Beanstandungen: ja, welche:__________________________________________________ nein ______________________________ ______________________________ Datum/Unterschrift Anlagenbesitzer Datum/Unterschrift Anlagenersteller Reklamation/ Mängelanzeige... - Seite 22 ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Bedienungsanleitung Kaminofen VENERA Ausgabe 06/2014...
- Seite 23 (rechts=auf , links=zu , mittig=mittlerer Zug) Gußrüttelrost (erreichbar bei geöffneter Ascheladetür) Griff/öffner für Feuerraumöffnung Griff/Öffner für untere Tür zum Ascheladetür Abbildung zeigt Regler "offen"/ Kaltstellung / Anheizstellung/ Kohleabbrand Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Ausgabe 06/2014 Bedienungsanleitung Kaminofen VENERA...
-
Seite 24: Garantieblatt
Bestandteil einer jeden Reklamation ist diese Bedienungsanleitung mit dem unten aufgeführten Vermerk unserer Endkontrolle, sowie das ausgefüllte und vom Schornsteinfeger/Installateur unterzeichnete Übergabeprotokoll. Desweiteren benötigen wir die zugehörige Rechnung / Kaufbeleg. Vermerk Endkontrolle Änderungen aufgrund technischen Verbesserungen und Druckfehler vorbehalten! Ausgabe 06/2014 Bedienungsanleitung Kaminofen VENERA...
