05/2004 DE

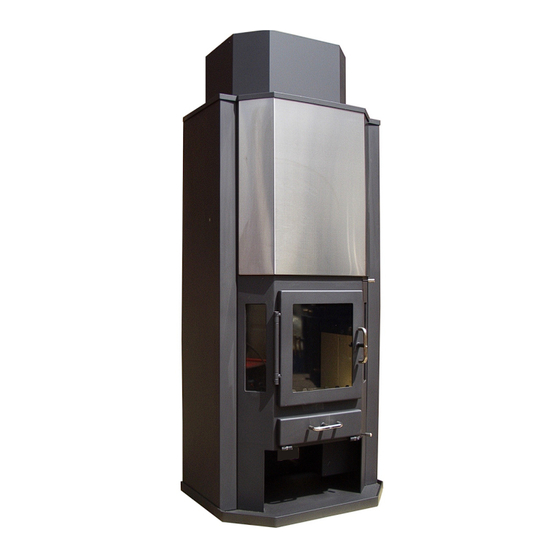

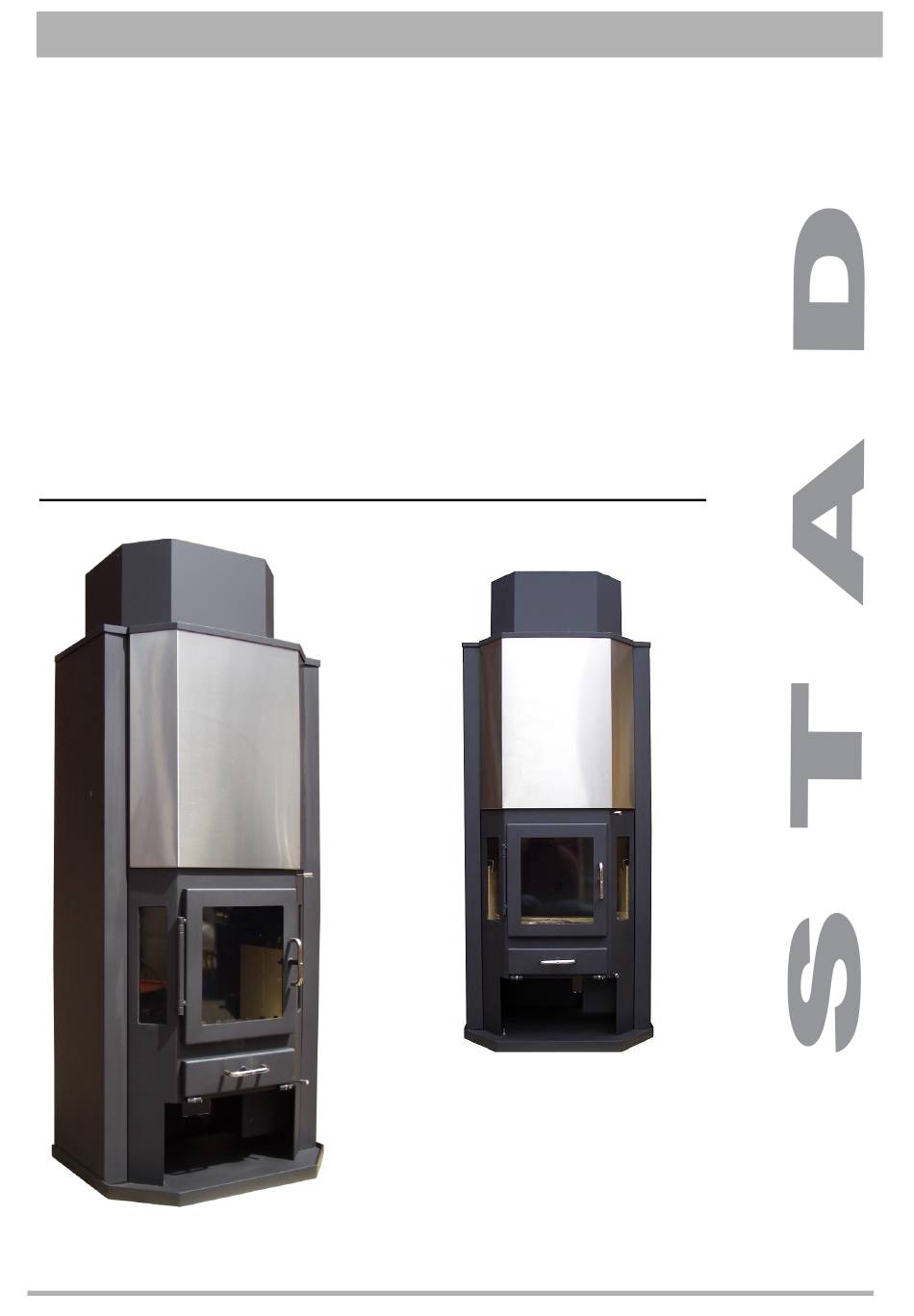

Kaminofen
DIPLOMAT 11 XBS
wasserführend
BEDIENUNGSANLEITUNG
Wir beglückwünschen Sie zu der guten Wahl!
Mit den Kauf diese Kaminofens haben Sie eine
hervorragende Möglichkeit Ihr Haus oder Ihre
Wohnung zu beheizen . Die wunderschöne
Möglichkeit das Feuer zu beobachten erhöht Ihr
Gefühl für Komfort und Behaglichkeit .
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Dok.Nr: 639.00.00.00.DO/BA
Bedienungsanleitung Holzbrand-Kaminofen DIPLOMAT 11 XBS
Ausgabe 5/2004
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ST-AD DIPLOMAT 11 XBS
Inhaltszusammenfassung für ST-AD DIPLOMAT 11 XBS
- Seite 1 Mit den Kauf diese Kaminofens haben Sie eine hervorragende Möglichkeit Ihr Haus oder Ihre Wohnung zu beheizen . Die wunderschöne Möglichkeit das Feuer zu beobachten erhöht Ihr Gefühl für Komfort und Behaglichkeit . Änderungen aufgrund technischer Verbesserungen vorbehalten! Dok.Nr: 639.00.00.00.DO/BA Bedienungsanleitung Holzbrand-Kaminofen DIPLOMAT 11 XBS Ausgabe 5/2004...
- Seite 2 Generalimporteur Deutschland : STAD Kaminofenhandel NIKOLOW Oppenheimstr. 2 99817 Eisenach Tel: 0049 3691 784526 0049 3691 721027 Fax: 0049 3691 784526 http://www.kamineonline.de E-Mail: info@kamineonline.de Ausgabedatum: 05/2004 Änderungen aufgrund technischer Verbesserungen vorbehalten! Dok.Nr: 639.00.00.00.DO/BA Bedienungsanleitung Holzbrand-Kaminofen DIPLOMAT 11 XBS Ausgabe 5/2004...
-
Seite 3: Inhaltsverzeichnis
Wärmetauscher ......ST-AD Qualitätsversprechen .... -
Seite 4: St Ad Plus System
Luftmengen an den entsprechenden Stellen für alle Phasen des Abbrandprozesses erfolgen. Diese wirkungsvolle Verbrennung sichert das ST-AD PLUS System von ST-AD. Die durch die Roststäbe strömende Primärluft wird durch die Scheibenspülluft ( Sekundärluft ) unterstützt. Die Nachverbrennungsluft wird in das obere Drittel der... -
Seite 5: Einleitung
Bei brennbarem , temperaturempfindlichem Boden muß der Kaminofen auf eine nach vorne 50 cm und seitlich 30 cm überragende geeignete Unterlage aus Metall oder Glas stehen . Änderungen aufgrund technischer Verbesserungen vorbehalten! Dok.Nr: 639.00.00.00.DO/BA Ausgabe 5/2004 Bedienungsanleitung Holzbrand-Kaminofen DIPLOMAT 11 XBS... -
Seite 6: Bedienung
Brennstoffe in Kaminöfen zu verfeuern : feuchtes, bzw. mit Holzschutzmittel behandeltes Holz Feinhackschnitzel Rinden- oder Spanpalettenfälle Kohlengrus Abfälle, Müll, Kunststoff, Plastik usw. Papier und Pappe ( außer zum Anzünden ) Änderungen aufgrund technischer Verbesserungen vorbehalten! Dok.Nr: 639.00.00.00.DO/BA Ausgabe 5/2004 Bedienungsanleitung Holzbrand-Kaminofen DIPLOMAT 11 XBS... -
Seite 7: Beachten Sie Beim Ersten Heizen
- Aschekasten nur zum Entleeren entnehmen. Während des Heizbetriebes Aschekastentür immer fest geschlossen halten. - Neu aufgelegter Brennstoff immer gut überzünden lassen, dann erst zur Gluthaltung Primärluftschieber einstellen bzw. schließen . Änderungen aufgrund technischer Verbesserungen vorbehalten! Dok.Nr: 639.00.00.00.DO/BA Ausgabe 5/2004 Bedienungsanleitung Holzbrand-Kaminofen DIPLOMAT 11 XBS... -
Seite 8: Heizen Während Der Übergangszeit
- der Aschekasten wurde nicht rechtzeitig entleert . - der Aschekasten, Aschentür / - Klappe nicht dicht verschlossen . - ist der Förderdruck zu hoch . Änderungen aufgrund technischer Verbesserungen vorbehalten! Dok.Nr: 639.00.00.00.DO/BA Ausgabe 5/2004 Bedienungsanleitung Holzbrand-Kaminofen DIPLOMAT 11 XBS... -
Seite 9: Besondere Hinweise
( Ofenrohr ) Messingteile nach Bedarf in kaltem Zustand mit Messingputzmittel Evtl. Scotchschwamm Glasscheibe nach Bedarf im kalten Zustand mit Backofenspray bzw. Mittels feuchtem Tuch mit Holzasche Änderungen aufgrund technischer Verbesserungen vorbehalten! Dok.Nr: 639.00.00.00.DO/BA Ausgabe 5/2004 Bedienungsanleitung Holzbrand-Kaminofen DIPLOMAT 11 XBS... -
Seite 10: Wärmetauscher
Der werkseitige Prüfdruck beträgt 6 bar . Bei zu hohem Betriebsdruck , kommt es zur Ausdehnung des Wärmetauschers , bzw. Risse in den Schweißverbindungen ! In solchen Fällen übernimmt ST-AD Ltd. keine Garantie ! Änderungen aufgrund technischer Verbesserungen vorbehalten! Dok.Nr: 639.00.00.00.DO/BA... -
Seite 11: St-Ad Qualitätsversprechen
Der Austausch des defekten Bauteiles verlängert die allgemeine Garantiezeit nicht, bei Austausch des Kaminofens fängt die Garantiezeit erneut an. ST-AD leistet keine Garantie, wenn : - der Kaminofen unsachgemäß aufgebaut oder falsch an den Schornstein angeschlossen wurde , - der Kaminofen nicht bestimmungsgemäß genutzt oder übermäßig beansprucht wurde , - nicht geeignete , der Bedienungsanleitung nicht entsprechende Brennstoffe eingesetzt wurden , - Lackverfärbungen durch thermische Überbelastung vorkommen ,... -
Seite 12: Garantiebedingungen
Berechnung der erforderlichen Nebenkosten . ST-AD Ltd. entscheidet über die Notwendigkeit des Kundendiensteinsatzes . ST-AD Ltd. übernimmt eine Allgemeingarantie von 2 Jahre – ab Kaufdatum – für defekte austauschbare Teile – ausgenommen feuerberührende Teile, die dem normalen Verschleiß unterliegen – werden generell an den Händler geliefert und können dort vom Kunden übernommen werden . - Seite 13 Wir weisen darauf hin, dass Ihnen unsere Kundendienststelle auch nach Ablauf der Garantie jederzeit – gegen Berechnung – zur Verfügung steht. Technische Änderungen behalten wir uns vor . FIRMENDATEN : Änderungen aufgrund technischer Verbesserungen vorbehalten! Dok.Nr: 639.00.00.00.DO/BA Ausgabe 5/2004 Bedienungsanleitung Holzbrand-Kaminofen DIPLOMAT 11 XBS...
-
Seite 14: Technische Daten
> 850 ce - Prüfberichtnummer nach DIN 18890,18891,18891A1,DIN EN 303-5 03 / 164 / 35 Rauchrohranschluss [mm] Anschluss externe Verbrennungsluft [mm] Tab. Technische Daten DIPPLOMAT 11 XBS Änderungen aufgrund technischer Verbesserungen vorbehalten! Dok.Nr: 639.00.00.00.DO/BA Bedienungsanleitung Holzbrand-Kaminofen DIPLOMAT 11 XBS Ausgabe 5/2004... -
Seite 15: Maße Und Anschlüsse
740 mm R 60 1 - Vorlauf 1" AG 2 - Rücklauf 1" AG 3 - Anschluss für Fühler 1" AG 4 - Anschluss Thermische Ablaufsicherung 1/2" AG Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Holzbrand-Kaminofen DIPLOMAT 11 XBS Ausgabe 5/2004... -
Seite 16: Anschluss Externe Verbrennungsluft
Funktion des Feuerzugreglers in Verbindung mit dem Primärluft- anschluss zu gewährleisten. Bei einer Temperatur von ca. 80° - 85°C sollte sich die Klappe (Nr.3) bereits schließen da die Wirkung etwas Verzögert eintritt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Dok.Nr: 639.00.00.00.DO/BA Bedienungsanleitung Holzbrand-Kaminofen DIPLOMAT 11 XBS Ausgabe 5/2004... -
Seite 17: Anschluss An Ein Bestehendes Heizungssystem
Anschluss an ein bestehendes Heizungssystem Anschluss des Diplomat 11 XBS an ein bestehendes Heizungssystem Anschlussschema RH: Heizungsrücklauf VH: Heizungsvorlauf Pos. 1: Kaminofen Pos. 2: Umw älzpumpe Pos. 3: Gas- bzw. Ölkessel Pos. 4: Thermische Ablaufsicherung Pos. 5: automatischer Entlüfter Pos. 6: Sicherheitsventil Pos. -
Seite 18: Anschluss An Ein Pufferspeicher
Anschluss an ein Pufferspeicher Anschluss des Diplomat 11 XBS an einen Kombispeicher Anschlussschema RH: Heizungsrücklauf VH: Heizungsvorlauf Pos. 1: Kaminofen Pos. 2: Umw älzpumpe Pos. 3: Kombispeicher Pos. 4: Thermische Ablaufsicherung Pos. 5: automatischer Entlüfter Pos. 6: Sicherheitsventil Pos. 7: Abfluss (sichtbar, Trichter und Siphon) Pos.
