Anlage 1 Technische Daten
Concorde KBS / AKBS
Wärmeleistungsbereich **
Nennwärmeleistung
Wärmeleistung wasserseitig max.**
Wärmeleistung wasserseitig
Wärmeleistung
raumseitig
zulässige Vorlauftemperatur
Brenndauer
Wasserinhalt
Gewicht
Rauchrohranschluss
Feuerraumöffnung
H x B
Feuerraumtiefe
Anschluss Sicherheitswärmetauscher
Anschluss Vorlauf
Anschluss Rücklauf
Anschluss Tauchhülse
max. Brennstoffaufgabe*
Schornsteinberechnung nach DIN 4705 / DIN EN 13384
Abgastemperatur
Abgasmassestrom
Mindestförderdruck
CO - Gehalt ( bez. auf Bezugs - O2 - Wert )
Bezugs - O
- Wert für die CO - Emissionen
2
Staub Gehalt bei 13% O2
Schornsteinbrand
Wirkungsgrad
zulässiger Gesamtüberdruck
freie Querschnitte Zuluft / Umluft
Volumen Aschekasten
nach Bauart 1, EN 13240:2006,
*3,5 kg naturbelassenes Scheitholz entspricht ca. 3 - 4 Holzscheite Kantenlängen 330mm x 70mm x 60 mm
** abhängig von Umgebungsfaktoren wie Förderdruck der Rauchgasanlage, Ausführung des wasserseitigen
Anschlusses, Qualität des Brennstoffes usw.
Änderungen aufgrund technischer Verbesserungen vorbehalten!

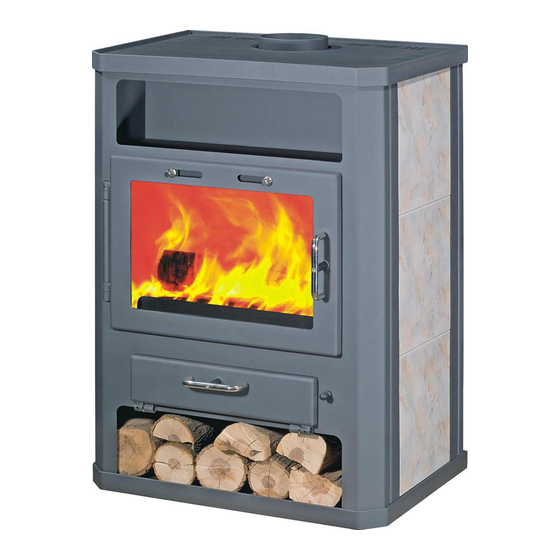

Bedienungsanleitung Holzbrand-Kaminofen Concorde KBS / AKBS
(Erfüllt die Anforderungen der
.)
BImSchV Stufe 2
6-14
Kw
14
kw
10
kw
7,5
kw
6,5
kw
98
°C
0,76
h
18
Liter
172
kg
150
mm
378 x 520
mm
400
mm
2 x 1/2"
AG
1"
AG
1"
AG
2 x 1"
AG
4,34
kg/h
306
°C
11,67
g/s
12
Pa
1191
mg/m³
13
Vol. %
38,9
mg/m³
74
%
2,5
bar
>850
cm²
8800
cm³
Ausgabe 01/2013
20
