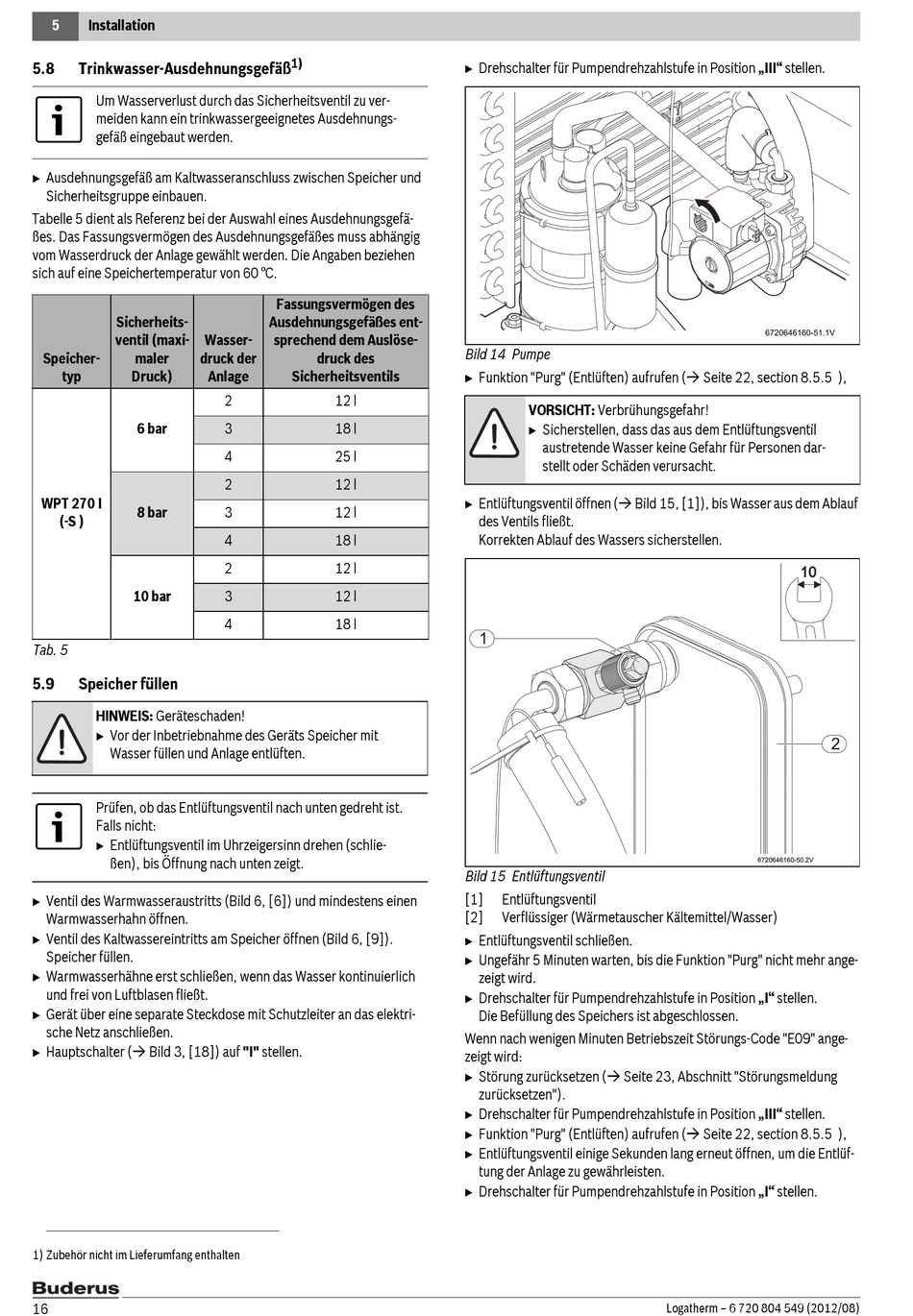

Installation
5.8
Trinkwasser-Ausdehnungsgefäß
Um Wasserverlust durch das Sicherheitsventil zu ver-
meiden kann ein trinkwassergeeignetes Ausdehnungs-
gefäß eingebaut werden.
B Ausdehnungsgefäß am Kaltwasseranschluss zwischen Speicher und
Sicherheitsgruppe einbauen.
Tabelle 5 dient als Referenz bei der Auswahl eines Ausdehnungsgefä-
ßes. Das Fassungsvermögen des Ausdehnungsgefäßes muss abhängig
vom Wasserdruck der Anlage gewählt werden. Die Angaben beziehen
sich auf eine Speichertemperatur von 60 °C.
Sicherheits-
ventil (maxi-
Wasser-
Speicher-
maler
druck der
typ
Druck)
6 bar
WPT 270 I
8 bar
(-S )
10 bar
Tab. 5
5.9
Speicher füllen
HINWEIS: Geräteschaden!
B Vor der Inbetriebnahme des Geräts Speicher mit
Wasser füllen und Anlage entlüften.
Prüfen, ob das Entlüftungsventil nach unten gedreht ist.
Falls nicht:
B Entlüftungsventil im Uhrzeigersinn drehen (schlie-
ßen), bis Öffnung nach unten zeigt.
B Ventil des Warmwasseraustritts (Bild 6, [6]) und mindestens einen
Warmwasserhahn öffnen.
B Ventil des Kaltwassereintritts am Speicher öffnen (Bild 6, [9]).
Speicher füllen.
B Warmwasserhähne erst schließen, wenn das Wasser kontinuierlich
und frei von Luftblasen fließt.
B Gerät über eine separate Steckdose mit Schutzleiter an das elektri-
sche Netz anschließen.
B Hauptschalter (
Bild 3, [18]) auf "I" stellen.
1) Zubehör nicht im Lieferumfang enthalten
16
1)
Fassungsvermögen des
Ausdehnungsgefäßes ent-
sprechend dem Auslöse-
druck des
Anlage
Sicherheitsventils
2
12 l
3
18 l
4
25 l
2
12 l
3
12 l
4
18 l
2
12 l
3
12 l
4
18 l
B Drehschalter für Pumpendrehzahlstufe in Position „III" stellen.
Bild 14 Pumpe
B Funktion "Purg" (Entlüften) aufrufen (
VORSICHT: Verbrühungsgefahr!
B Sicherstellen, dass das aus dem Entlüftungsventil
austretende Wasser keine Gefahr für Personen dar-
stellt oder Schäden verursacht.
B Entlüftungsventil öffnen (
Bild 15, [1]), bis Wasser aus dem Ablauf
des Ventils fließt.
Korrekten Ablauf des Wassers sicherstellen.
1
Bild 15 Entlüftungsventil
[1]
Entlüftungsventil
[2]
Verflüssiger (Wärmetauscher Kältemittel/Wasser)
B Entlüftungsventil schließen.
B Ungefähr 5 Minuten warten, bis die Funktion "Purg" nicht mehr ange-
zeigt wird.
B Drehschalter für Pumpendrehzahlstufe in Position „I" stellen.
Die Befüllung des Speichers ist abgeschlossen.
Wenn nach wenigen Minuten Betriebszeit Störungs-Code "E09" ange-
zeigt wird:
B Störung zurücksetzen (
Seite 23, Abschnitt "Störungsmeldung
zurücksetzen").
B Drehschalter für Pumpendrehzahlstufe in Position „III" stellen.
B Funktion "Purg" (Entlüften) aufrufen (
B Entlüftungsventil einige Sekunden lang erneut öffnen, um die Entlüf-
tung der Anlage zu gewährleisten.
B Drehschalter für Pumpendrehzahlstufe in Position „I" stellen.
6720646160-51.1V
Seite 22, section 8.5.5 ),
2
6720646160-50.2V
Seite 22, section 8.5.5 ),
Logatherm – 6 720 804 549 (2012/08)
