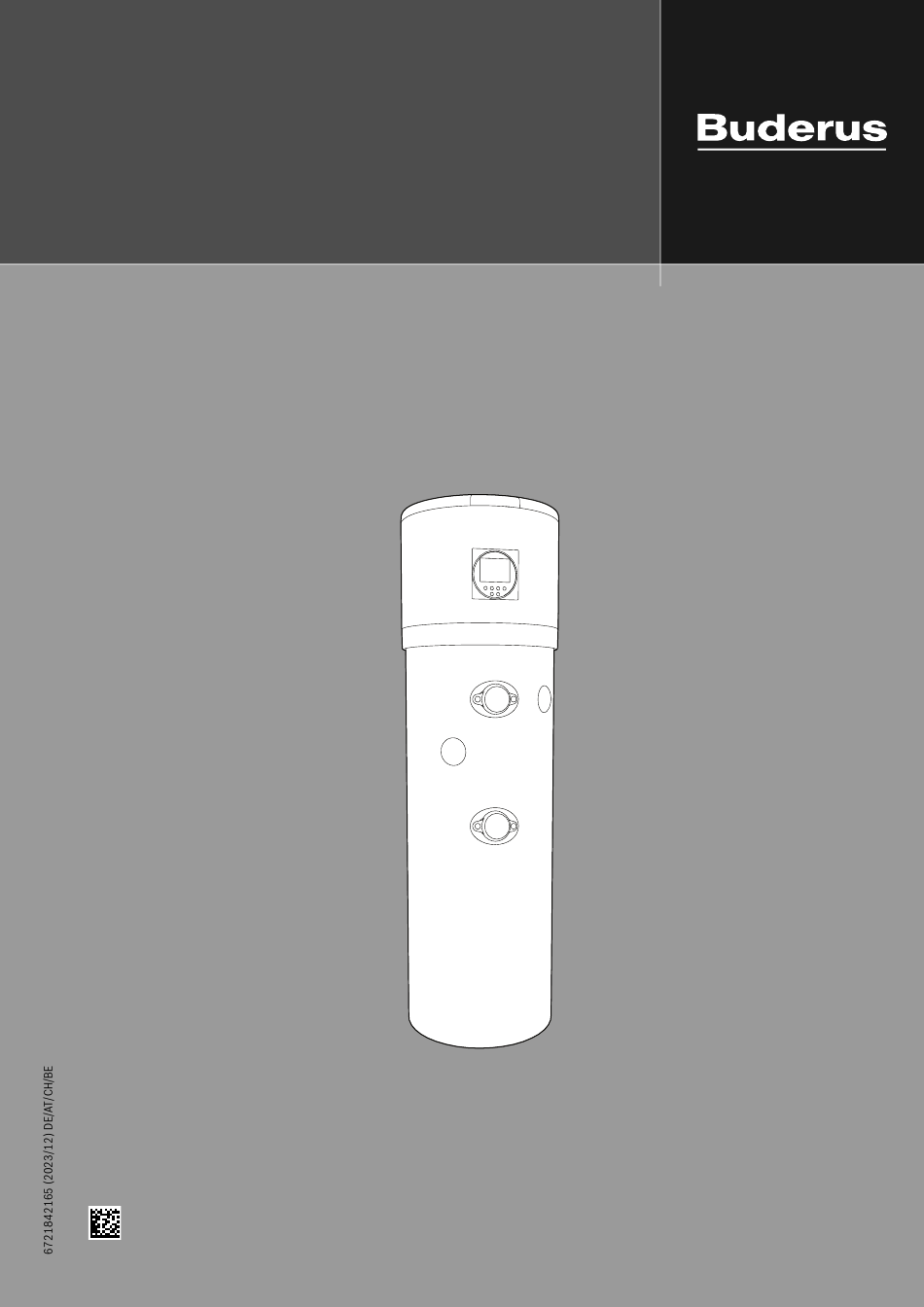

- Seite 1 Installations- und Bedienungsanleitung Warmwasser-Wärmepumpe Logatherm WPT200.4 A | WPT200.4 AS | WPT260.4 A | WPT260.4 AS...
- Seite 2 Inhaltsverzeichnis 6.1.5 Timer-Einstellung ......19 Inhaltsverzeichnis 6.1.6 Antiblockierfunktion der Pumpe....20 6.1.7 Betriebsarten .
- Seite 3 Symbolerklärung und Sicherheitshinweise ▶ Die Ablaufleitung des Sicherheitsventils an einem frostsicheren Ort Symbolerklärung und Sicherheitshinweise und mit kontinuierlicher Abwärtsneigung sowie ohne Absperrmög- lichkeit am Austritt verlegen. Symbolerklärung Mindestwassertemperatur: 5 °C. Warnhinweise Maximale Wassertemperatur (mit elektrischem Zuheizer): 65 °C In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der (75 °C).
- Seite 4 HSicherheit elektrischer Geräte für den Hausgebrauch und ähnli- den vorgesehen. che Zwecke Eine andere Verwendung ist nicht bestimmungsgemäß. Buderus über- Zur Vermeidung von Gefährdungen durch elektrische Geräte gelten ent- nimmt keine Haftung für daraus resultierende Schäden. sprechend EN 60335-1 folgende Vorgaben: Das Gerät ist nicht für gewerbliche oder industrielle Anwendungen ge-...
- Seite 5 Angaben zum Produkt Abmessungen und Mindestabstände 0010041537-002 Bild 2 Geräteabmessungen Abmessungen (mm) WPT200.4 A WPT260.4 A 1785 2055 1720 2010 1153 1440 1285 1064 Tab. 2 Geräteabmessungen Logatherm – 6721842165 (2023/12)
- Seite 6 Angaben zum Produkt Produktübersicht 0010041538-001 Bild 3 Produktübersicht Bedienfeld Vorderwand Kunststoffabdeckung Anode Kunststoffabdeckkappe Außenverkleidung Öffnung für elektrisches Element (G1 1/2") Thermofühlerbuchse (Ø 6x25) Luftaustritt (Ø 160 mm) Lufteintritt (Ø 160 mm) [10] Emaillierter Speicher [11] Unterer Speicherfühler (T2) [12] Oberer Speicherfühler (T3) [13] Sicherheitsthermostat (manueller Reset) [14] Austauschbare Magnesiumanode (G1") [15] Elektrischer Zuheizer (1,5 kW - 230 V)
- Seite 7 Angaben zum Produkt 0010041539-001 Bild 4 Produktübersicht Schrauben M6x6 2. Schutz durch manuellen Reset: Wenn die Temperatur im Wasserspei- Rückwandblende cher auf 85 °C ansteigt, wird der Schalter für den manuellen Reset Verdampfer-Verteiler aktiviert und der elektrische Zuheizer abgeschaltet, sofern der Ventil für Kältemittelnachfüllung Schutz nicht manuell zurückgesetzt wird.
- Seite 8 Angaben zum Produkt 2.10 Produktdaten zum Energieverbrauch Die folgenden Produktdaten entsprechen den Anforderungen der EU-Verordnungen 811/2013, 812/2013, 813/2013 und 814/2013 zur Ergänzung der Richtlinie 2010/30/EU. Produktdaten Symbol Ein- 7738340435 7738340434 7738340433 7738340432 heit Produkttyp – – WPT260.4 AS WPT260.4 A WPT200.4 AS WPT200.4 A Luft-Wasser-Wärmepumpe...
- Seite 9 Vorinstallation 2.11 Angaben zum Kältemittel Dieses Gerät enthält fluorierte Treibhausgase als Kältemittel. Das Gerät ist hermetisch geschlossen. Die folgenden Angaben zum Kältemit- tel entsprechen den Anforderungen der EU-Verordnung Nr. 517/2014 über fluorierte Treibhausgase. Wenn beim Nachfüllen von Kältemittel eine Leckage auftritt, müssen fol- gende Schritte durchgeführt werden: ▶...
- Seite 10 Vorinstallation ▶ Die drei Schrauben [1] lösen, mit denen die Palette am Warmwasser- bereiter befestigt ist, und die Stellfüße [2] direkt am Gerät montie- ren: 0010041567-001 Bild 8 Befestigungswinkel Installationsort Bei der Wahl des Installationsorts sind folgende Punkte zu beachten: •...
- Seite 11 Vorinstallation Der maximale Druckverlust muss 88 Pa betragen. Bei der Berechnung Abmessungen (mm) der Länge der Luftleitung und ihrer Installation ist Folgendes zu beach- ten: • Das Gewicht der Luftleitung darf sich nicht nachteilig auf das Produkt auswirken • Wartungsarbeiten können durchgeführt werden Tab.
- Seite 12 Installation Anschluss des Wärmetauschers Das Gerät ist mit einem zusätzlichen Wärmetauscher für die Unterstüt- Falls erforderlich, kann zur Vermeidung von Lärmbelastung durch Strö- zung durch eine Solaranlage oder einen Heizkessel ausgestattet. mungsgeräusche eine Schalldämpfung montiert werden. Der Wasserspeicher verfügt über einen auf 85 °C eingestellten Thermo- ▶...
- Seite 13 Installation Integrierter Regler HINWEIS Als Alternative zum Solaranschluss kann ein integrierter Regler ( Abb. 37, Seite 37) verwendet werden. Korrosionsschäden an den Anschlüssen des Speichers! Die Pumpe läuft an, wenn die folgenden Bedingungen erfüllt sind: Sind die Anschlüsse aus Kupfer: •...
- Seite 14 Installation Solarkollektoreinbindung Einbindung des Photovoltaik-Systems VORSICHT VORSICHT Die Planung und Installation des Solarkreislaufs mit all seinen Elementen Die Planung und Installation des Photovoltaik-Systems muss von einer (Abb. 32, Seite 34) muss von einer qualifizierten Fachkraft vorge- qualifizierten Fachkraft durchgeführt werden. nommen werden.
- Seite 15 Installation Zirkulationsleitung anschließen WARNUNG Verbrühungsgefahr an den Warmwasser-Zapfstellen! Die Verwendung von Zirkulationssystemen verringert stets den Wir- Beim Betrieb des Geräts können Temperaturen über 60 °C auftreten. kungsgrad. Zur Begrenzung der Temperatur an der Zapfstelle: ▶ Thermostatisches Mischventil installieren. Im Hinblick auf die Wärmeleistung sollte von der Zirkulation nur dann Ge- brauch gemacht werden, wenn sie wirklich erforderlich ist.
- Seite 16 Installation 4.11 Anschluss der Kondensatleitung Speichervolu- Druck am Kalt- Mindestnutzvolumen des Aus- wassereintritt dehnungsgefäßes (in Litern bei HINWEIS Speichertemperatur) Geräteschäden! (KW), bar 10 °C - 60 °C 10 °C - 70 °C ▶ Vor dem Einbau Kondensatleitung an Kondensatablauf anschließen. ▶...
- Seite 17 Inbetriebnahme HINWEIS HINWEIS Gefahr von Sachschäden! Gerät nicht ohne Wasser in Betrieb setzen! ▶ Um Korrosion, Verfärbung des Wassers und Geruchsbildung zu ver- ▶ Gerät erst in Betrieb nehmen, nachdem es mit Trinkwasser gefüllt meiden, die Angaben in der Tabelle 7 mit den Anforderungen an das wurde.
- Seite 18 Bedienung Menüeinstellungen Bedienung 6.1.1 Hauptmenü Einschalten und Hauptmenü aufrufen Wenn das Gerät an die Stromversorgung angeschlossen wird, werden auf dem Display des Reglers alle Symbole 3 Sekunden lang angezeigt. Nach der Funktionsprüfung geht das Gerät in den Standby-Betrieb über (AUS). Aufrufen des Menüs und Deaktivieren des Standby-Betriebs (EIN): ▶...
- Seite 19 Bedienung 6.1.2 Sperrfunktion für Display-Tasten ▶ Zum Sperren aller Display-Tasten die Tasten fünf Sekun- den lang gedrückt halten. ▶ Zum Entsperren aller Display-Tasten den Vorgang wiederholen. 0010041554-001 Bild 18 Einstellung der Uhrzeit 6.1.5 Timer-Einstellung Einstellen der gewünschten Betriebszeiten der Wärmepumpe: 0010041553-001 ▶...
- Seite 20 Bedienung Die Timer-Einstellungen wiederholen sich automatisch. Die Timer-Einstellungen sind auch nach einem plötzlichen Stromausfall noch gültig. 6.1.6 Antiblockierfunktion der Pumpe Wenn die Pumpe 12 Stunden lang ausgeschaltet war, wird ihr Betrieb zwei Minuten lang erzwungen. 6.1.7 Betriebsarten Heizbetrieb -15 -10 ▶...
- Seite 21 Bedienung Betriebsart "Boost" Aktivieren der Betriebsart "Boost": ▶ Taste während des Betriebs der Wärmepumpe drücken. Das Zuheizersymbol wird angezeigt, und der elektrische Zuheizer läuft entsprechend dem Regelprogramm (Parameter 3) gleichzeitig mit dem Kompressor, bis TS1 erreicht ist. 0010041562-001 Bild 24 Einstellung Abtaubetrieb Betriebsart "Desinfektionszyklus"...
- Seite 22 Bedienung 5 seg 0010041558-001 0010041560-001 Bild 25 Einstellung Betriebsart "Gebläselüftung" Bild 27 Oberfläche für die Parametereinstellung 6.1.8 Parameter Parameterliste Aufrufen der Systemparameteransicht und Prüfen von Parametern: ▶ Taste bei eingeschaltetem Gerät fünf Sekunden lang gedrückt halten. 5 seg 0010041557-001 Bild 26 Systemparameteransicht Aufrufen der Oberfläche für die Parametereinstellung: ▶...
- Seite 23 Bedienung Code Beschreibung Bereich Voreinstellung Anmerkung Verwend- barkeit Wasserspeicher-Solltemperatur – TS1 10 – 65 °C 50 °C Einstellbar Temperaturdifferenz zwischen Solltempera- 2 – 15 °C 5 °C Einstellbar tur und unterer Speichertemperatur zum Starten des Heizbetriebs – TS6 Speichertemperatur zum Einschalten des 10 –...
- Seite 24 Bedienung Passwort für Parametereinstellungen HINWEIS Geräteschäden! Die Passwörter aus der folgenden Tabelle sind ausschließlich von Fach- kräften zu verwenden. Passwort Funktion Einstellen von technischen Para- metern Zurücksetzen auf Grundeinstellun- Tab. 10 Bedienelemente 0010041595-001 Bild 28 Bedienelemente Stunde/Minute anpassen [16] Gebläselüftung ein-/ausschalten Stunde/Minute einstellen [17] Einschalten Bestätigen...
- Seite 25 Inspektion und Wartung Obere Abdeckung entfernen Inspektion und Wartung GEFAHR Stromschlaggefahr! ▶ Vor Arbeiten an der Elektrik Gerät über Sicherung oder andere Schutzvorrichtung spannungsfrei schalten. HINWEIS Schäden am Gerät! ▶ Wasserzufuhr nicht schließen, solange Gerät in Betrieb ist. Allgemeine Inspektionen Gerät regelmäßig auf Störungen überprüfen.
- Seite 26 Inspektion und Wartung HINWEIS Der Sicherheitstemperaturbegrenzer darf nur von einer qualifizier- ten Fachkraft zurückgesetzt werden! Der Sicherheitstemperaturbegrenzer muss manuell zurückgesetzt wer- den, jedoch erst, nachdem die Störungsursache beseitigt wurde. HINWEIS Schäden am Gerät! Sicherheitstemperaturbegrenzer (STB) ausgelöst. ▶ Das im Abschnitt "Sicherheitsthermostat zurücksetzen" beschriebe- ne Reset-Verfahren aktivieren.
- Seite 27 Inspektion und Wartung WARNUNG Geräteschäden! Reparaturarbeiten an Teilen, die Sicherheitsfunktionen erfüllen, gefähr- den den sicheren Betrieb des Geräts. ▶ Defekte Teile ausschließlich durch Originalersatzteile ersetzen. Der Eingriff des Thermostats schließt den Betrieb der elektrischen Heiz- elemente aus, nicht aber den der Wärmepumpenanlage innerhalb der zulässigen Betriebsgrenzen.
- Seite 28 Störungsbehebung Störungsbehebung Im Display angezeigte Störungen Installation, Wartung und Reparatur dürfen nur durch einen zertifizierten Fachbetrieb ausgeführt werden. In der folgenden Tabelle sind die Stö- rungs-Codes und entsprechende Abhilfen aufgeführt. Diese Tabelle soll beim Erkennen von Problemen helfen, die gegebenen- falls auf die Betriebsmittel, eine mangelhafte Wartung, Installationsfeh- ler und Ähnliches sowie externe Faktoren zurückzuführen sind und Funktionsstörungen hervorrufen.
- Seite 29 Störungsbehebung Display Beschreibung Lösung Signal ist ausgeschaltet. ▶ Wenn die Anlage über kein Photovoltaik-System verfügt, Hierbei handelt es sich nicht um einen Störungs-Code, sondern ledig- Parameter 35 gemäß den Anweisung in Kapitel 6.1.8 auf lich um eine Ein/Aus-Anzeige. Aus einstellen. -oder- ▶...
- Seite 30 30-32, 35576 Wetzlar, Deutschland, Modell nennen. [AT] Robert Bosch AG, Geschäftsbereich Thermo- technik, Göllnergasse 15-17, 1030 Wien, Öster- reich, [LU] Ferroknepper Buderus S.A., Z.I. Um Monkeler, 20, Op den Drieschen, B.P.201 L-4003 Esch-sur-Alzette, Luxemburg verarbeiten Produkt- und Installationsin- Umweltschutz und Entsorgung...
- Seite 31 Technische Informationen und Protokolle Technische Informationen und Protokolle 11.1 Technische Daten Beschreibung Einheit WPT260.4 AS WPT260.4 A WPT200.4 AS WPT200.4 A Leistungsdaten nach EN 16147:2017 Lastprofil – Sollwert Warmwassertemperatur °C Aufheizzeit; th • EN 16147:2017 - A20/W55 • 07:23 • 07:23 •...
- Seite 32 Technische Informationen und Protokolle Beschreibung Einheit WPT260.4 AS WPT260.4 A WPT200.4 AS WPT200.4 A Nennwärmeleistung (Prated) • 1,63 • 1,63 • 1,75 • 1,75 • EN 16147:2017 - A20/W55 • 1,43 • 1,43 • 1,53 • 1,53 • EN 16147:2017 - A14/W55 •...
- Seite 33 Technische Informationen und Protokolle Die angegebenen Leistungsdaten beziehen sich auf neue Geräte mit sau- beren Wärmetauschern. 11.2 Schaltplan Schaltplan AC-N OUT 5 OUT 4 OUT 3 OUT 2 OUT 1 CN19 0010041540-001 Bild 32 Wasserschalter (bauseitig) Schalter EIN/AUS - Photovoltaik (bauseitig) Hochdruckpressostat Niederdruckpressostat Thermostat...
- Seite 34 Technische Informationen und Protokolle Kältekreis 0010042340-001 Bild 33 Verdampfertemperaturfühler - T4 Kältemittelfilter Kapillarrohr Expansionsventil Kältemittelfilter Verflüssiger – Austritt Verflüssiger – Eintritt 4-Wege-Ventil Hochdruckpressostat [10] Wartungshahn (Hochdruck) [11] Unterer Speichertemperaturfühler - T2 [12] Oberer Speichertemperaturfühler - T3 [13] Kompressor [14] Wartungshahn (Niederdruck) [15] Niederdruckpressostat [16] Rückgastemperatur - T5 [17] Verdampfer...
- Seite 35 Technische Informationen und Protokolle 11.3 Anschlüsse Wasserzufuhr 220-230V 0010041544-002 Bild 34 Wechselrichter Regler Photovoltaikmodul Die Überdrucksicherungen regelmäßig betätigen, um etwaige Kalkabla- Regler der Wärmepumpe gerungen zu entfernen und die einwandfreie Funktionsweise sicherzu- Solarkollektor stellen. Wasserschalter Zirkulationspumpe Expansionsventil Das Ablaufrohr muss am Sicherheitsventil mit kontinuierlicher Abwärts- Ablauf Sicherheitsventil neigung installiert sein.
- Seite 36 Technische Informationen und Protokolle Zirkulation 220-230V 0010045824-001 Bild 36 Zirkulation Wechselrichter Regler Photovoltaikmodul Regler der Wärmepumpe Wasserschalter Zirkulationspumpe Expansionsventil Ablauf Sicherheitsventil Speicherentleerventil Sicherheitsventil Thermostatisches Mischventil Absperrventil Wassereintrittsleitung Wasserfilter Rückflussverhinderer Tab. 14 Symbolerklärung Logatherm – 6721842165 (2023/12)
- Seite 37 Technische Informationen und Protokolle 11.4 Anlagenhydraulik mit Pufferspeicher oder Kessel und Photovoltaik-System Integrierter Regler der Wärmepumpe T6/ºC T2/ºC 220-230V 0010041541-002 Bild 37 Integrierter Regler der Wärmepumpe Wechselrichter Regler Photovoltaikmodul Regler der Wärmepumpe Pufferspeicher Kessel Wasserschalter Zirkulationspumpe Expansionsventil Ablauf Sicherheitsventil Speicherentleerventil Sicherheitsventil Thermostatisches Mischventil Absperrventil...
- Seite 38 Technische Informationen und Protokolle Heizung über Kessel (externer Regler) TºC 220-230V 0010041542-002 Bild 38 Wechselrichter Regler Photovoltaikmodul Regler der Wärmepumpe Kessel Kesselfühler Wasserschalter Zirkulationspumpe Expansionsventil Ablauf Sicherheitsventil Speicherentleerventil Sicherheitsventil Thermostatisches Mischventil Absperrventil Wassereintrittsleitung Wasserfilter Rückflussverhinderer Tab. 16 Symbolerklärung Logatherm – 6721842165 (2023/12)
